高压差分探头

高压差分探头是探头的一种，差分探头是利用差分放大原理设计出来的示波器探头。主要用于观测差分信号。差分信号是相互参考、而不是以地作为参考点的信号。普通的单端探头也可以测量差分信号，但得到的信号与实际信号相差很大，有可能出现“地弹”现象。

高压差分探头差分放大原理是指一对信号同时输入到放大电路中，然后相减，得到原始信号。差分放大器是由两个参数特性相同的晶体管用直接耦合方式构成的放大器。若两个输入端上分别输入大小相同且相位相同的信号时，输出为零，从而克服零点漂移。

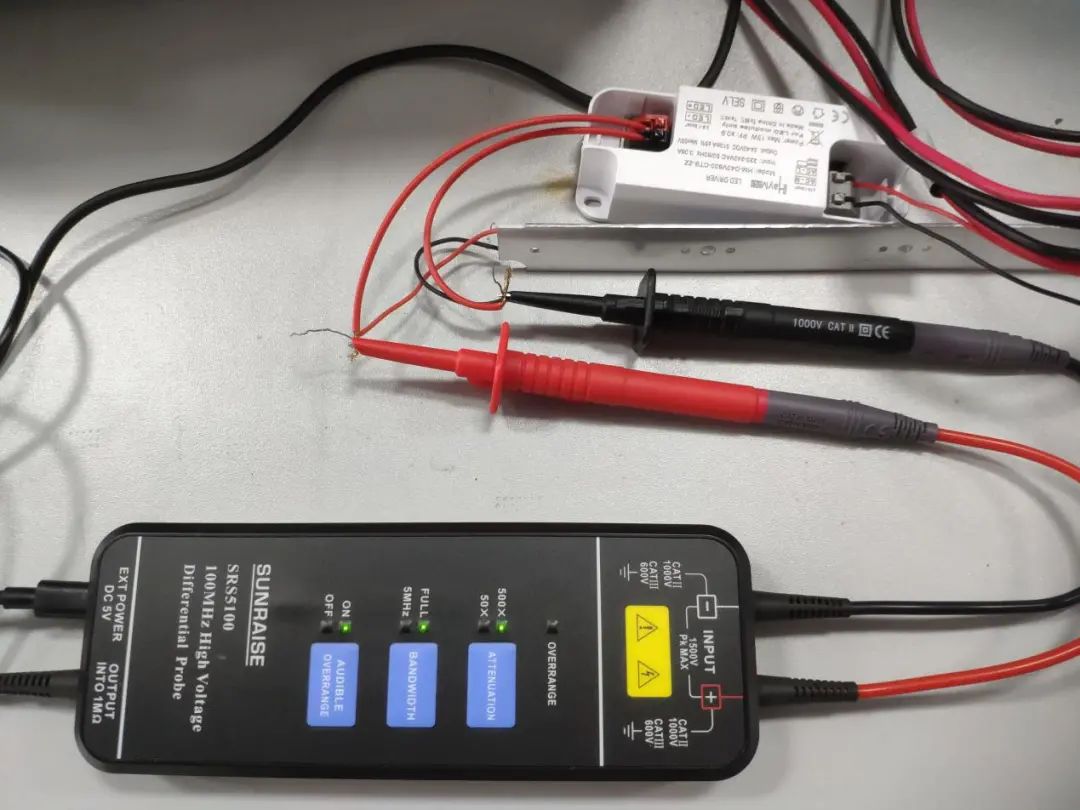

高压差分探头可将任意间的两点浮接信号，转换成对地的信号，以供应示波器、电表、或计算机使用，非常多的电路，尤其是电机电路，含有直流抵补(DCOFFSET) 或交流抵补(ACOFFEST)甚至完全没有对地回路，此时贸然使用示波器将造成触电，或损坏示波器，或造成电线走火，此时唯有使用差分探头才是较好的选择。
常见的差分探头中有一类是针对低压信号的，在高速的数字电路中这种差分信号比较常见，这一类差分探头的测量电压常见的幅值是±8V，带宽一般在1GHz以上;另一类是专门针对高压测量的，测量电压高达上KV，在开关电源测量中这种差分信号比较常见，这类差分探头叫高压差分探头，测量电压一般在KV级别，带宽在20MHz—100MHz范围内比较常见。

高压差分探头使用方式

1、探头一般是以两条一个包装，因为现在的示波器都是双通道以上的，为了区分两个通道同时测量时探头，在每根探头上都做好了区分标色，比如色环。

2、拿到探头，先要校准，什么样的探头需要标准呢?除无衰减的探头(1:1)外，都需要校准。校准是探头与一台示波器使用时必需要校准，更换不同的台示波器测量时，都要校准。

3、校准后的探头可进入测量，测量时，请注意，在不知道被测电路电压情况下，尽可能的选择探头衰减档位，这样预防高电压损坏示波器。

4、在测试晶振等高阻抗电路时，也就是说电路对测量负载有影响时，要选择探头衰减档位测量，因为衰减档位的阻抗很高，一般10:1的探头是10MΩ，100:1的探头是100MΩ。

5、测试电路时，要确保探头的接地线接地可靠，特别是高压探头没高压时更要注意，接地线的接地位置也会影响测量精度。

6、探头内部有电子元件，所以也有耐压参数，不可以超出耐压值，否则不但会损坏探头，还可能会直接损坏示波器。

7、探头的带宽，高频率的探头能兼容低频率的，但低频率不能测试的高频率，在选择探头时，尽量选择大于示波器的带宽，

8、探头测试尽量选择衰减档，衰减档有电路补偿，保证测量的波形失真小，还原度高。

9、探头前端有一个测试钩，有人为了方便，把测试钩直接钩位电路测量，这样会影响测试精度，特别在电压低及频率高的情况下影响更大，因为测试钩那段没有屏蔽，干扰很大。

10、测量前要了解所测的电源的电压峰值有多大，是否超过探头的量程范围。

测量前检查探头档位是否选择正确，若电压峰值范围在130V以下可使用1/50档，若电压峰值范围在130V以上建议使用1/500档，相应的示波器上也要改为对应的探头比率。

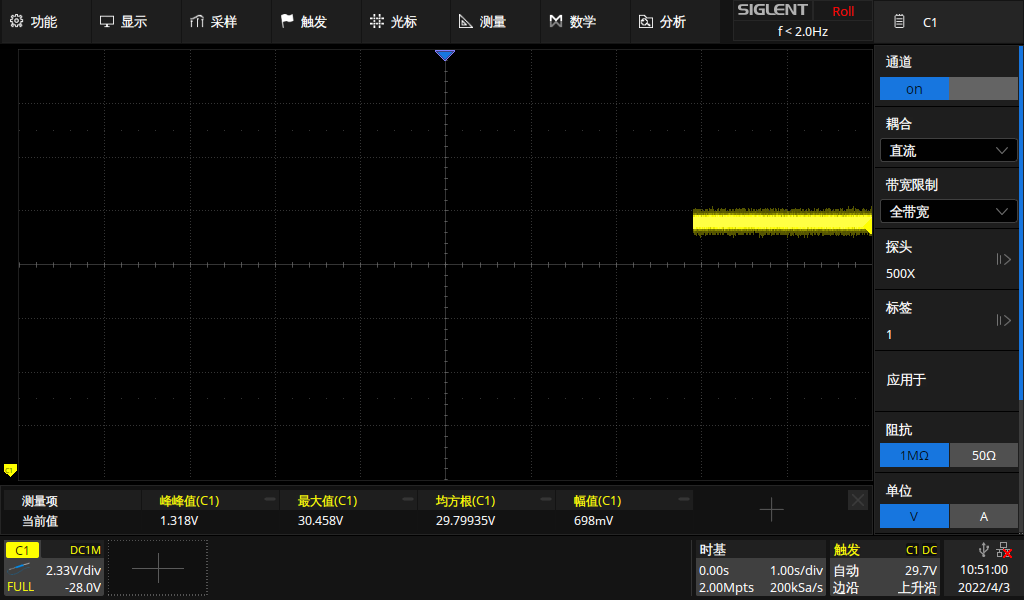

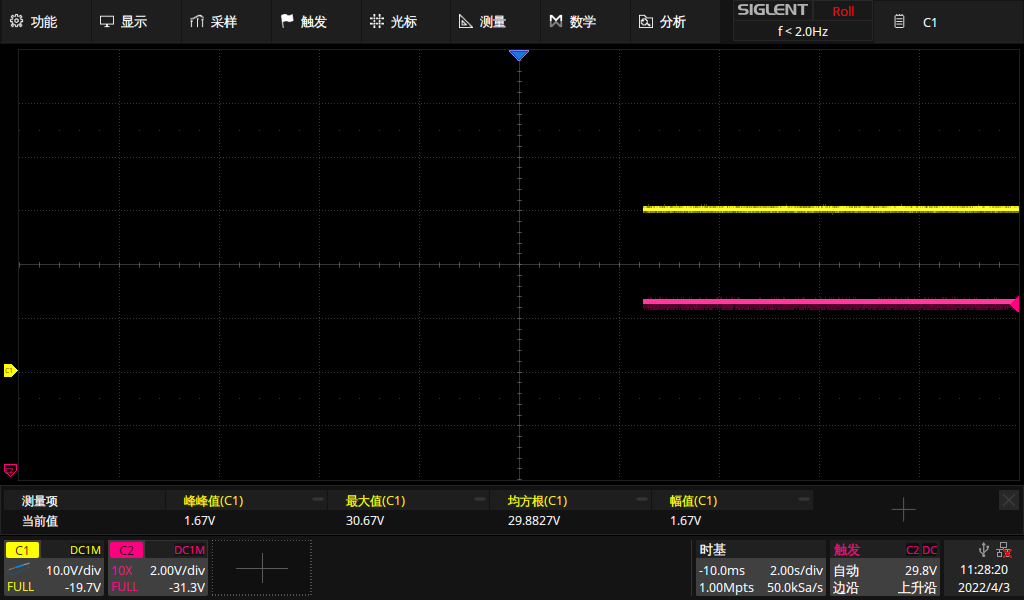

12、在示波器中调节时，尽量设置合适的示波器垂直灵敏度，使波形尽量占据屏幕6格左右，但是不要超出屏幕范围。因为波形垂直档位越小，ADC的测量精度越高，测量越准确。

高压差分探头有着极高的频率响应，可以测试超过150MHz的高电压信号，广泛的应用于兆瓦级牵引逆变器，电源设计，功率发生器，UPS等。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
