NTC电阻
01. 基本定义
NTC（Negative Temperature Coefficient），是负温度系统热敏电阻，与温度成反比，温度越高则电阻越低。相对应的有PTC（Positive Temperature Coefficient），是正温度系数热敏电阻，温度越高则电阻也越高。
02. 基本特性
NTC热敏电阻基本特性包含：
零功率电阻值RT：在规定温度下测得的热敏电阻气的直流电阻值，如果温度没有特别的规定，一般定义为25°。 自热导致的电阻值变化相对于总的测量误差，可以忽略不计。一般对NTC热敏电阻的零功率测量是在恒温槽中进行，而影响总的测量误差有两个主要因素：一是通过NTC热敏电阻的电流，二是恒温槽精度。而减少通过NTC热敏电阻的电流的方法比较多，一但电流下降到一定程度，影响测量误差的往往是恒温槽的精度。
B常数：热敏电阻的电阻值随温度变化而变化的敏感程度的指数，越高就越敏感，单位为K。
热耗散系数：热敏电阻耗散功率变化和相应的温升值之间的比值，单位mW/℃。
热时间常数：热敏电阻热性能反应程度的常数，以秒为时间单位，一般为25°C上升至85°C再下降。
最大稳态电流：热敏电阻能够连续施加电流的最大值。
残余电阻值：当热敏电阻器上通过最大电流且达到稳定状态时的电阻值。这是热敏电阻通电时电工消耗的刻度，最大电流相同情况下，参与电阻值越小消耗的功率就越小，热敏电阻温度升的就越少，热敏电阻就越好，单位mΩ。
最大允许电容容量：在负载状态下，与一个热敏电阻连接的电容器的最大允许电容量。单位nF。
03. 基本用途
NTC有三大作用，包括
抑制浪涌：主要抑制电源输入开关瞬间的浪涌电流。因为电源开关瞬间，输入的浪涌电流很大，为了减小浪涌电流，串负温热敏电阻，当输入电流稳定后，由于热敏电阻温度升高，阻值大幅下降，相当于没有电阻,降低了功耗。（浪涌电流指电源接通瞬间，流入电源设备的峰值电流。由于输入滤波电容迅速充电，所以该峰值电流远远大于稳态输入电流。电源应该限制AC开关、整流桥、保险丝、EMI滤波器件能承受的浪涌水平。反复开关环路，AC输入电压不应损坏电源或者导致保险丝烧断。）
测温：NTC的电阻值和温度是呈现一定的比例关系的，与B系数强相关，与温度关系如图：
各个厂家的Datasheet都会写明该公式，公式如下：Rt=Rn*EXP（B*（1/T-1/Tn）），其中：
1.Rt是热敏电阻的当前阻值；
2.R是热敏电阻在Tn常温下的标称阻值；
3.B值是热敏电阻的温度系数；
4.EXP是e的n次方；
5.这里T和Tn指的是K度即开尔文温度，K度=273.15（绝对温度）+摄氏度；
6.T为当前温度;Tn为常温25℃;
比如B值为3950的10K阻值的NTC，10Ｋ就是25℃时的阻值，B值为3950。通过以上公式就可以确立阻值和温度的关系。
温度补偿

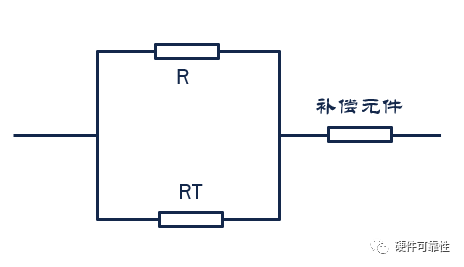

在各种交、直流电路中，大部分的元器件都具有正温度系数特性，如线圈、LCD显示屏、晶体管、石英振荡器等。精密电路或对温度特别敏感的元器件受到温度影响后，会产生零点温度漂移或灵敏度随温度漂移，引起比如信号失真、扬声器的声音走调、石英震荡器频率波动、性能不稳等现象。而要在相当广的温度范围内获得良好的工作状态，保持阻值稳定，选用一个或多个NTC热敏电阻与之配合使用，利用NTC热敏电阻的负温度特性可抵消温度对电路中元件特性的影响，起到温度补偿的作用，使电路在较宽的温度范围稳定可靠地工作。通俗点就是抵消温漂的措施，称为温度补偿。基本原理都是将合金铜丝电阻与NTC热敏电阻并联后再与被补偿元器件一起串联。如图：
04. 锂电池NTC测试

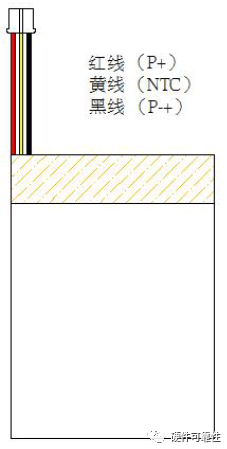

锂电池电池端除正负极外，还有一根NTC线电池，规格书中NTC测试一般理解为最大截止充电保护温度的测试。具体测试方式为：
1. 在供应商提供的电池温度检测点，监测温度值 （热电偶放在你们规定的电池位置）
2. 剪断电池的红色线，在红色线上串一个电流表；监测电池充放电电流
3. 在电池的红色线和黑色线之间并联电压表；监测电池充放电电压
4. 将待机的产品放到温箱中，将温箱温度调到供应商规定的电池表面最高温度值；
5. 通过热电偶监测供应商规定的电池表面温度值，调控温箱内的温度值，使这个热电偶的温度达到供应商要求的最大充电温度值
6. 将设备用5VDC供电，读取电流值；
7. 判定标准 ：当电池组温度超过最高规定充电温度时，电池组充电电路应中止充电。当电池组温度低于最低规
定充电温度时，电池组充电电路应将电流限制在电池组制造商规定的值以内。
