一文了解：电感器的参数、性能、种类及选用方法

01 外形与符号

将导线在绝缘支架上绕制一定的匝数（圈数）就构成了电感器。常见的电感器的实物外形如图1（a）所示，根据绕制的支架不同，电感器可分为空芯电感器（无支架）、磁芯电感器（磁性材料支架）和铁芯电感器（硅钢片支架），它们的电路符号如图1（b）所示。

图1　电感器

02 主要参数与标注方法

（1）主要参数

电感器的主要参数有电感量、误差、品质因数和额定电流等。

① 电感量　电感器由线圈组成，当电感器流过电流时会产生磁场，电流越大，产生的磁场越强，穿过电感器的磁场（又称为磁通量Φ）就越大。实验证明，通过电感器的磁通量Φ和流入的电流I成正比关系。磁通量Φ与电流的比值称为自感系数，又称电感量L，用公式表示为：

电感量的基本单位为亨利（简称亨），用字母“H”表示，此外还有毫亨（mH）和微亨（µH），它们之间的关系是：

电感器的电感量大小主要与线圈的匝数（圈数）、绕制方式和磁芯材料等有关。线圈匝数越多、绕制的线圈越密集，电感量就越大；有磁芯的电感器比无磁芯的电感量大；电感器的磁芯磁导率越高，电感量也就越大。

② 误差　误差是指电感器上标称电感量与实际电感量的差距。对于精度要求高的电路，电感器的允许误差范围通常为±0.2%～±0.5%，一般的电路可采用误差为±10%～ ±15%的电感器。

③ 品质因数（Q值）　品质因数也称Q值，是衡量电感器质量的主要参数。品质因数是指当电感器两端加某一频率的交流电压时，其感抗[插图]与直流电阻R的比值。用公式表示为：

从上式可以看出，感抗越大或直流电阻越小，品质因数就越大。电感器对交流信号的阻碍称为感抗，其单位为Ω。电感器的感抗大小与电感量有关，电感量越大，感抗越大。

提高品质因数既可通过提高电感器的电感量来实现，也可通过减小电感器线圈的直流电阻来实现。例如粗线圈绕制而成的电感器，直流电阻较小，其Q值高；有磁芯的电感器较空芯电感器的电感量大，其Q值也高。

④ 额定电流　额定电流是指电感器在正常工作时允许通过的最大电流值。电感器在使用时，流过的电流不能超过额定电流，否则电感器就会因发热而使性能参数发生改变，甚至会因过流而烧坏。

（2）参数标注方法

电感器的参数标注方法主要有直标法和色标法。电感器的参数标注方法说明见表1。

表1　电感器的参数标注方法说明

03 性 质

电感器的主要性质有“通直阻交”和“阻碍变化的电流”。

（1）电感器“通直阻交”性质

电感器的“通直阻交”是指电感器对通过的直流信号阻碍很小，直流信号可以很容易通过电感器，而交流信号通过时会受到较大的阻碍。

电感器对通过的交流信号有较大的阻碍，这种阻碍称为感抗，感抗用XL表示，感抗的单位是欧姆（Ω）。电感器的感抗大小与自身的电感量和交流信号的频率有关，感抗大小可以用以下公式计算：

式中，XL表示感抗，单位为Ω；f表示交流信号的频率，单位为Hz；L表示电感器的电感量，单位为H。

由上式可以看出：交流信号的频率越高，电感器对交流信号的感抗越大；电感器的电感量越大，对交流信号感抗也越大。

举例：在图2所示的电路中，交流信号的频率为50Hz，电感器的电感量为200mH，那么电感器对交流信号的感抗就为：

图2　感抗计算例图

（2）电感器“阻碍变化的电流”性质

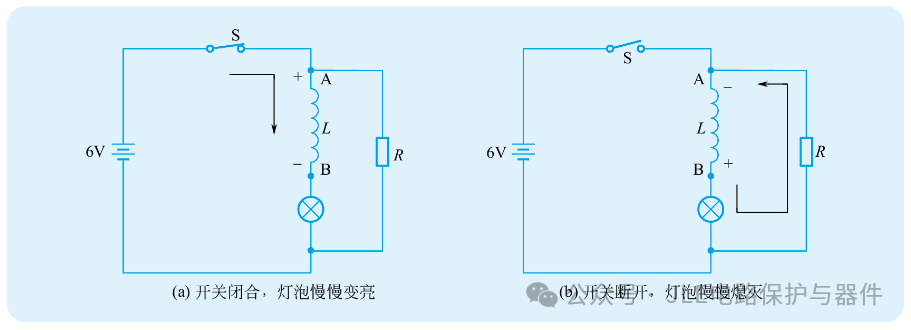

当变化的电流流过电感器时，电感器会产生自感电动势来阻碍变化的电流。下面以图3所示的两个电路来说明电感器这个性质。

图3　电感器“阻碍变化的电流”说明图

电感器“阻碍变化的电流”性质说明

在图3（a）中，当开关S闭合时，会发现灯泡不是马上亮起来，而是慢慢亮起来。这是因为当开关闭合后，有电流流过电感器，这是一个增大的电流（从无到有），电感器马上产生自感电动势来阻碍电流增大，其极性是A正B负，该电动势使A点电位上升，电流从A点流入较困难，也就是说电感器产生的这种电动势对电流有阻碍作用。由于电感器产生A正B负自感电动势的阻碍，流过电感器的电流不能一下子增大，而是慢慢增大，所以灯泡慢慢变亮，当电流不再增大（即电流大小恒定）时，电感器上的电动势消失，灯泡亮度也就不变了。

如果将开关S断开，如图3（b）所示，会发现灯泡不是马上熄灭，而是慢慢暗下来。这是因为当开关断开后，流过电感器的电流突然变为0，也就是说流过电感器的电流突然变小（从有到无），电感器马上产生A负B正的自感电动势，由于电感器、灯泡和电阻器R连接成闭合回路，电感器的自感电动势会产生电流流过灯泡，电流方向是：电感器B正→灯泡→电阻器R→电感器A负，开关断开后，该电流维持灯泡继续发光，随着电感器上的电动势逐渐降低，流过灯泡的电流慢慢减小，灯泡也就慢慢变暗。

从上面的电路分析可知，只要流过电感器的电流发生变化（不管是增大还是减小），电感器都会产生自感电动势，电动势的方向总是阻碍电流的变化。‍

电感器“阻碍变化的电流”性质非常重要，在以后的电路分析中经常要用到该性质。为了让大家能更透彻理解电感器这个性质，再来看图4中两个例子。

图4　电感器性质解释图

在图4（a）中，流过电感器的电流是逐渐增大的，电感器会产生A正B负的电动势阻碍电流增大（可理解为A点为正，A点电位升高，电流通过较困难）；在图（b）中，流过电感器的电流是逐渐减小的，电感器会产生A负B正的电动势阻碍电流减小（可理解为A点为负时，A点电位低，吸引电流流过来，阻碍它减小）。

04  种 类

电感器种类较多，下面主要介绍几种典型的电感器。

（1）可调电感器

可调电感器是指电感量可以调节的电感器。可调电感器的电路符号和实物外形如图5所示。

图5　可调电感器

可调电感器是通过调节磁芯在线圈中的位置来改变电感量，磁芯进入线圈内部越多，电感器的电感量越大。如果电感器没有磁芯，可以通过减少或增多线圈的匝数来降低或提高电感器的电感量，另外，改变线圈之间的疏密程度也能调节电感量。

（2）高频扼流圈

高频扼流圈又称高频阻流圈，它是一种电感量很小的电感器，常用在高频电路中，其电路符号如图6（a）所示。

图6　高频扼流圈

高频扼流圈又分为空芯和磁芯，空芯高频扼流圈多用较粗铜线或镀银铜线绕制而成，可以通过改变匝数或匝距来改变电感量；磁芯高频扼流圈用铜线在磁芯材料上绕制一定的匝数构成，其电感量可以通过调节磁芯在线圈中的位置来改变。

高频扼流圈在电路中的作用是“阻高频，通低频”。如图6（b）所示，当高频扼流圈输入高、低频信号和直流信号时，高频信号不能通过，只有低频和直流信号能通过。

（3）低频扼流圈

低频扼流圈又称低频阻流圈，是一种电感量很大的电感器，常用在低频电路（如音频电路和电源滤波电路）中，其电路符号如图7（a）所示。

图7　低频扼流圈

低频扼流圈是用较细的漆包线在铁芯（硅钢片）或铜芯上绕制很多匝数制成的。低频扼流圈在电路中的作用是“通直流，阻低频”。如图7（b）所示，当低频扼流圈输入高、低频和直流时，高、低频信号均不能通过，只有直流信号才能通过。

（4）色码电感器

色码电感器是一种高频电感线圈，它是在磁芯上绕上一定匝数的漆包线，再用环氧树脂或塑料封装而制成的。色码电感器的工作频率范围一般在10kHz～200MHz之间，电感量在0.1～3300µH范围内。色码电感器是具有固定电感量的电感器，其电感量标注与识读方法与色环电阻器相同，但色码电感器的电感量单位为µH。

05 选用电感器选用注意事项

在选用电感器时，要注意以下几点。

① 选用电感器的电感量必须与电路要求一致，额定电流选大一些不会影响电路。

② 选用电感器的工作频率要适合电路。低频电路一般选用硅钢片铁芯或铁氧体磁芯的电感器，而高频电路一般选用高频铁氧体磁芯或空芯的电感器。

③ 对于不同的电路，应该选用相应性能的电感器，在检修电路时，如果遇到损坏的电感器，并且该电感器功能比较特殊，通常需要用同型号的电感器更换。

④ 在更换电感器时，不能随意改变电感器的线圈匝数、间距和形状等，以免电感器的电感量发生变化。

⑤ 对于可调电感器，为了让它在电路中达到较好的效果，可将电感器接在电路中进行调节。调节时可借助专门的仪器，也可以根据实际情况凭直觉调节，如调节电视机中与图像处理有关的电感器时，可一边调节电感器磁芯，一般观察画面质量，质量最佳时调节就最准确。

⑥ 对于色码电感器或小型固定电感器，当电感量相同、额定电流相同时，一般可以代换。

⑦ 对于有屏蔽罩的电感器，在使用时需要将屏蔽罩与电路地连接，以提高电感器的抗干扰性。‍
