电快速瞬变脉冲群（EFT：Electrical Fast Transient/Burst）有些人可能对他比较陌生，今天给大家普及下。
一、 产生背景
电网中众多开关在切换过程（切断感性负载、继电器触点弹跳等）时会产生的噪声；这类的噪声的特点是 时间短，连续、峰值高；为了模拟此类噪声对设备的影响，进而有了EFT实验，测试设备的稳定性。
二、 详细阐述
1. EFT 属于EMS，即 外界噪声对测试设备的影响；
2.实验方式为，EFT噪声模拟器产生的噪声注入到隔离的220V的交流电压源或以耦合的方式叠加到通信线上，均以共模噪声的方式进入到被测设备。
3. 噪声频段，IEC规定5kHz和00kHz，有些公司会做2.5kHz的测试，因为频率低，噪声周期时间会变长，从这一个方面看对设备的测试更严苛。

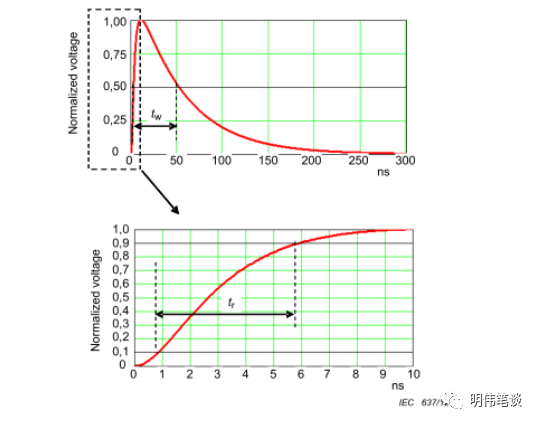

下图是 噪声的具体波形描述：
当测试频率5k时，实验时间1min，在这期间，每隔300ms 会有一个持续15ms的脉冲群，脉冲群里面波形速率为5k。
当测试频率为100k时，实验时间1min，在这期间，每隔300ms 会有一个持续0.75ms的脉冲群，脉冲群里面波形速率为100k。
5k和100k的重复波形，上升时间5ns，持续脉宽50ns

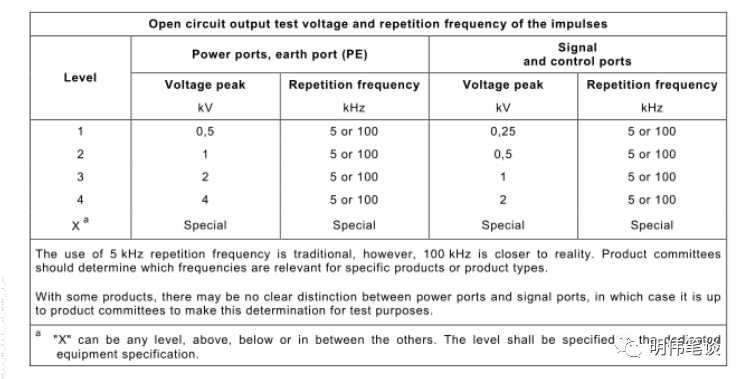

4. 噪声电压，如下图分为几个等级，例如RS485通信端子标准1kV，通常实验2kV，开关电源4kV或更高。
三、总结
对于实验了解透彻的好处就是，你能判断你设计可不可靠，因为在你电路里如果有开关，因为参考地的差异性，噪声也是存在的，那芯片会不会坏呢？就可以用这些标准规定的实验做为参考数据。
