电快速脉冲群（EFT）测试项目介绍
01、电快速瞬变脉冲群抗扰度试验
1.1、试验目的：
电快速瞬变脉冲群抗扰度测试的目的是为评估电气和电子设备的供电电源端口、信号、控制和接地端口在受到电快速瞬变脉冲群干扰时的性能确定一个共同能再现的评定依据。
本试验是为了验证电气或电子设备对诸如来自切换瞬态过程（切断感性负载、继电器触点弹跳）的各种类型瞬变骚扰的抗扰度。
1.2、试验标准依据：
IEC61000-4-4-2012 、GB/T17626.4-2018
《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》
1.3、试验类别：
供电电源端口试验配置：
对于供电电源端口经过耦合/去耦网络直接耦合电快速瞬变脉冲群是首选的试验方法。若没有适合的耦合/去耦网络，例如当交流电源电流大于100A，可采用替代方法。然而，不建议使用容性耦合夹的方法，因为在耦合脉冲群时，耦合夹的效率远低于用33nF电容直接注入的方法。
耦合/去耦网络试验配置实例
输入输出信号&通信端口试验配置：
使用容性耦合夹把骚扰试验电压施加到输入/输出端口和通信端口，当采用容性耦合夹的方法时，连接受试设备的非受试或者辅助设备应适当去耦。

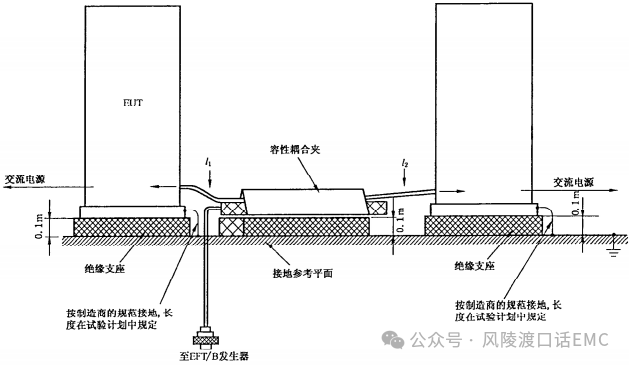

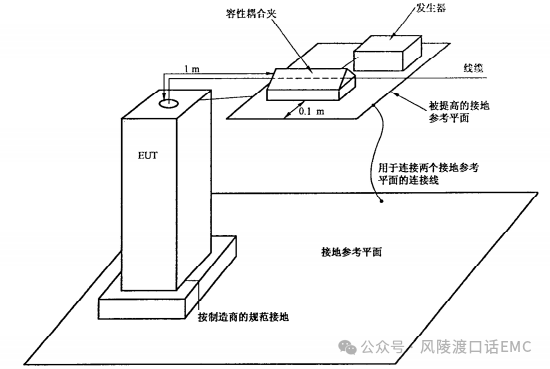

容性耦合夹试验配置实例
安装后试验的试验配置：
这些试验是可选用的，只有在制造商和用户同意后才可进行这些试验。必须考虑试验本身可能对受试设备有破坏性，其他位于同一地点的其他设备可能会损坏或者受到不可接受的影响。
应该按照设备或系统的最终状态进行试验，为了尽可能逼真地模拟实际的电磁环境，在进行安装后试验时应该不用耦合/去耦网络。

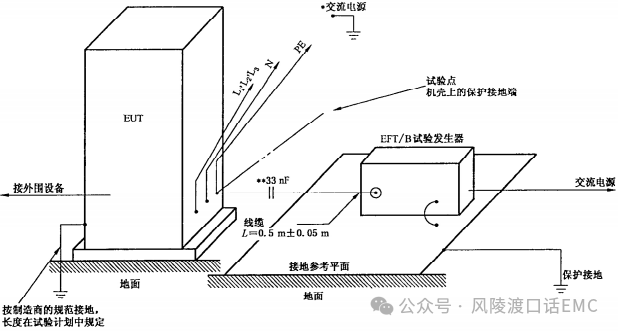

安装后设备试验配置实例

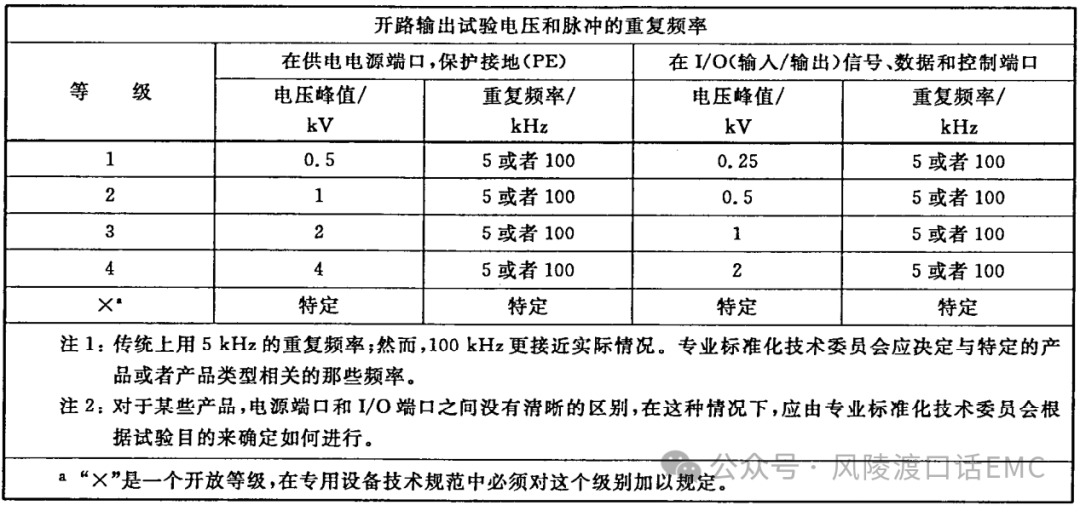

1.4、试验等级：
1.5、试验结果的判定：
试验结果应依据受试设备的功能丧失或性能降级进行分类，相关的性能水平由设备的制造商或需要方确定，或由产品的制造商和购买方双方协商同意。推荐按以下要求分类：
A级判定(Criterion A):
在制造商、委托方或购买方规定的限值内性能正常。
B级判定(Criterion B):
功能或性能暂时丧失或降低，但在骚扰停止后能自行恢复，不需要操作者干预。
C级判定(Criterion C)：
功能或性能暂时丧失或降低，但需操作人员干预才能恢复。
D级判定(Criterion D):
因设备硬件或软件损或数据丢失而造成不能恢复的功能丧失或性能降低。
备注：
由制造商提出的技术规范可以规定对受试设备产生的某些影响是不重要的，
而这些影响是可以接受的。
没有适用的通用标准、产品或产品类标准时，这种分类可以由负责相应产品
通用标准、产品标准和产品类标准的专业标准化技术委员会制定用于作为明
确性判据的指南，或作为制造商和购买方协商的性能判据的框架。
02、电快速瞬变脉冲群试验要求

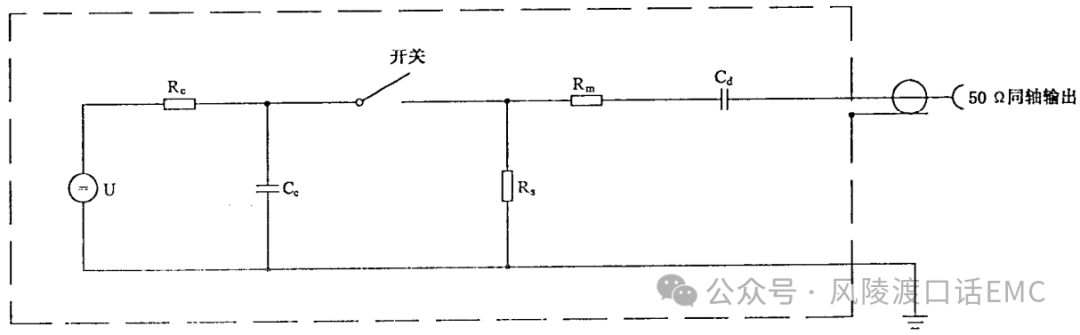

2.1、脉冲群发生器电路简图：
经由挑选的电路元件Cc、Rs、Rm、Cd，使发生器在开路和接50Ω阻性负载的条件下产生一个快速瞬变。信号发生器的有效输出阻抗应为50Ω。
2.2、脉冲群发生器性能特性：
性能参数：
输出阻抗： 同轴输出 50Ω
极性： 正极性和负极性（可切换的）
隔直电容： 10（1+20%）nF
重复频率： 重复频率值*（1+20%）kHz
与供电电源的关系：异步
脉冲群持续时间：5kHz时为15（1+20%）ms,100kHz时为0.75（1+20%）ms
脉冲群周期： 300（1+20%）ms

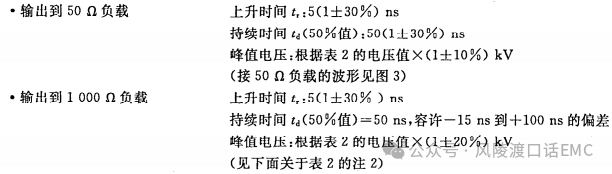

脉冲波形：（具体详见GB/T17626.4-2008波形图3）

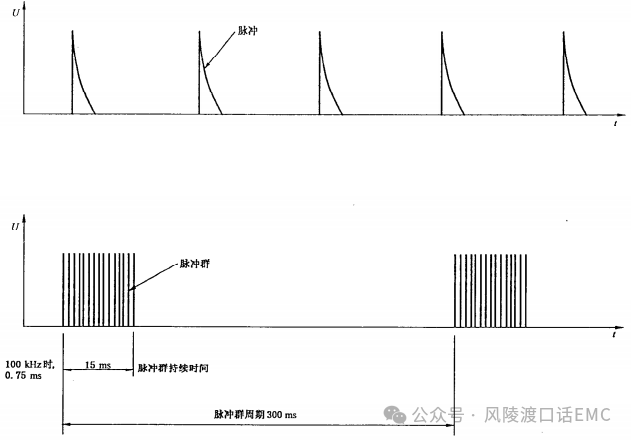

快速瞬变脉冲群概略图：

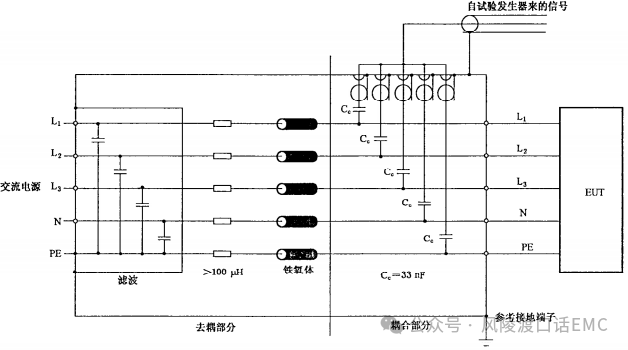

2.3、耦合/去耦网络：
耦合/去耦网络特性参数如下：
耦合电容：33nF
耦合方式：共模

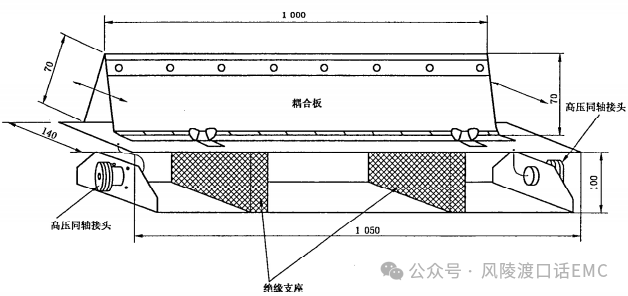

2.4、容性耦合夹：
耦合夹的耦合电容取决于电缆的直径，材料和屏蔽（如果存在）。该装置由盖住受试线路电缆（扁平型或圆型）的夹板（用镀锌钢、黄铜、铜或铝板制成）组成，并且应放置在面积最小为1 ㎡的接地参考平面上。接地参考平面的周边至少应超出耦合夹0.1m。
耦合夹的两端应具有高压同轴接头，其任一端均可与试验发生器连接。发生器应连接到耦合夹最接近受试设备的那一端。耦合夹本身应尽可能地合拢，以提供电缆和耦合夹之间最大的耦合电容。
耦合夹特性参数：
电缆和耦合夹之间典型的耦合电容：100pF~1000pF
圆电缆可用的直径范围：4mm~40mm
绝缘耐压能力：5KV
应用范围：
输入输出信号、通讯端口上的连接线的验收试验要采用耦合夹的耦合方式。耦合夹耦合的方式也可用于交流/直流电源端口的试验。除了出现不符合GB/T17626.4 2008或者IEC61000-4-4标准6.2定义的不适用情形。
2.5、试验配置：
固定落地式安装或者台式受试设备和设计安装于其他配置中的设备，都应放置在接地参考平面上，并用厚度为0.1mm±0.01m的绝缘支座与之隔开，对于安装天花板或者墙壁的设备应按台式设备试验。

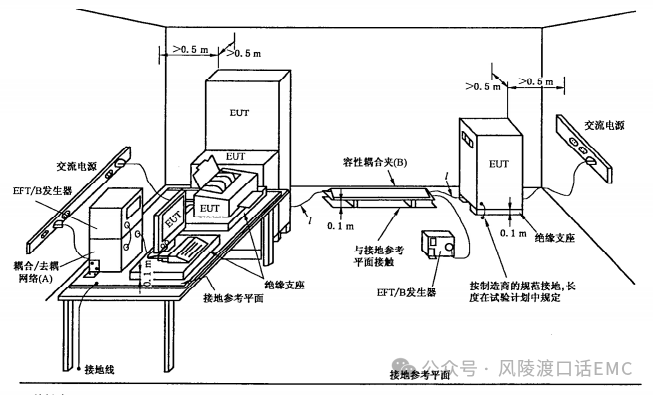

用于实验室形式试验的一般试验配置
架式安装设备的试验配置示例
