一种通用超宽频带波导同轴转换的设计和HFSS仿真

    根据设计方案制作加工了BJ40 和BJ120 两种口径的波导同轴转换，使用Agilent E8363C 矢量网络分析仪进行器件的测试，完成对仿真结果的验证。

    所加工的波导同轴转换实物如下图：

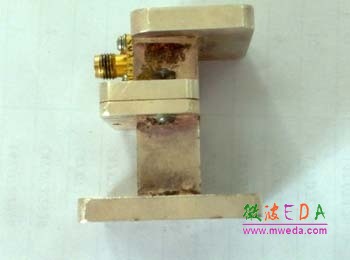

图7 BJ40 口径波导同轴转换实物

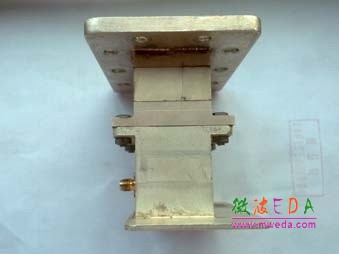

图8 BJ120 口径波导同轴转换实物

    加工的两种波导同轴转换如图9 与图10 所示：

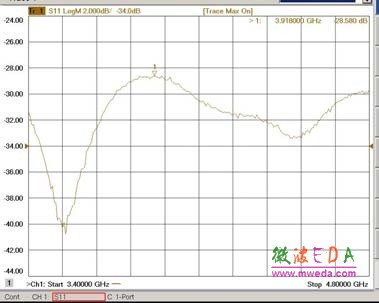

图9 BJ40 口径波导同轴转换测试结果

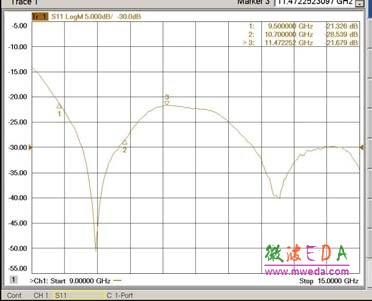

图10 BJ120 口径波导同轴转换测试结果

    BJ40口径测试频段为3.4GHz～4.8GHz，测试结果优于-28dB，BJ120 口径测试频段为9.5GHz～15GHz，测试结果在绝大部分频段优于-21dB。

    2.5 误差分析

    从测试结果可以看出，BJ40 口径的波导同轴转换实测结果与仿真曲线符合得很好，而BJ120 口径的波导同轴转换实测结果与仿真曲线有一定差别。这是由于实验用的BJ120 口波导同轴转换采用SFT-50-2-1 的半钢同轴电缆外皮作为探针加粗部分，而非专门加工制成，焊接后探针实际尺寸与仿真尺寸有一定的差异，对器件驻波特性影响较大。通过实际装配调试，可以看出波导同轴转换的装配工艺水平会对器件的电气性能有直接影响，装配精度越高， 实测的结果与仿真结果符合度越好。工作频段越高，对器件的加工、装配工艺的精度要求越高。

    3.结论

    本文依据现有的波导同轴转换和波导理论，结合工程实践，提出了一种能覆盖矩形波导常用口径型号的波导同轴转换，并利用HFSS 仿真软件对工程设想进行有效的设计和优化，达到了令人满意的效果。该形式波导同轴转换工作带宽基本超过40％，绝大部分频段回波损耗优于-25dB，具有良好的工作特性，并且结构简单，无需过多的组装和调试，具有很强的工程实用特性。
