基于Ansoft HFSS 的圆极化微带共形阵天线设计

    如前所述，单元天线以及馈电网络的设计已经完成，下面将完成共形阵天线的设计。根据给定的圆柱形共形结构尺寸以及单元天线结构参数，为了实现共形阵天线H 面全向辐射的指标要求，采用8 个单元组成一维直线阵，进而将其共形于载体平台表面形成共形阵天线。

    图7 为所设计的八元线阵仿真模型。在此基础上，采用“wrap sheet”建模方法将带有馈电网络的线阵整体共形于圆柱形载体平台表面，从而对整阵进行优化设计，以得到满足技术指标要求的共形阵天线结构参数。图8中所用的操作在 Edit > Surface > Wrap sheet 中，要注意首先选中载体以及线阵，然而再使用上述操作方法。图9为最终的共形阵天线仿真模型。

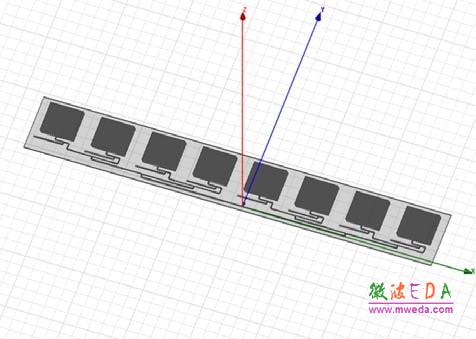

图7 八元线阵仿真模型

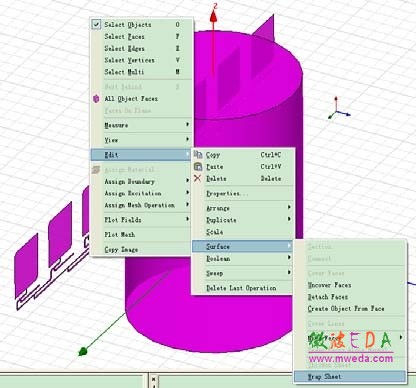

图8  共形阵Wrap Sheet 建模方法

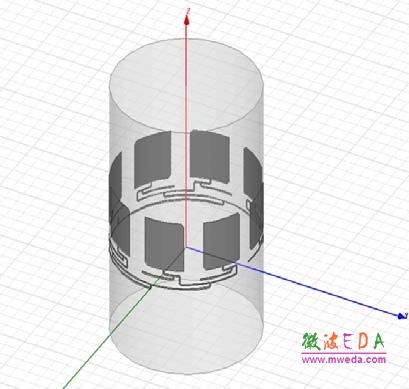

图9 共形阵天线仿真模型

    通过对图9 共形阵天线仿真模型进行优化设计，得到了在中心频率1.575GHz 时，共形阵天线 E 面（xoz 面）和H 面（xoy 面）方向图仿真结果，如图10 所示。

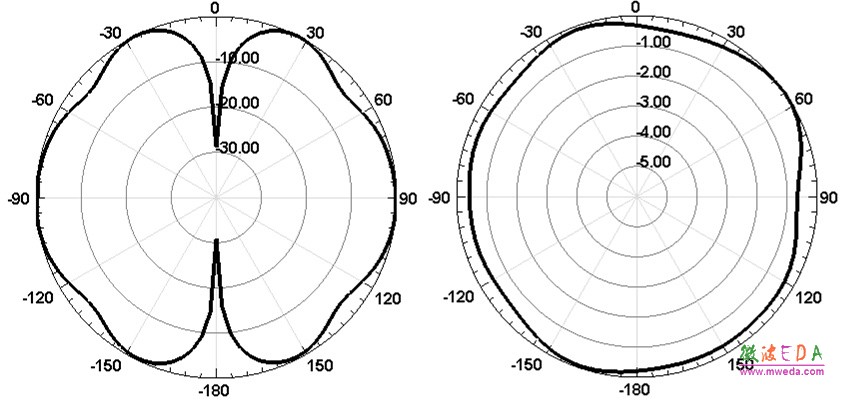

图10 共形阵天线方向图仿真结果

    由图10 可见，共形阵天线 E 面方向图为“8”字形定向方向图，最大零深约30dB；H 面方向图不圆度小于1dB，全向辐射特性良好。因此，共形阵天线方向图仿真结果符合设计要求。
