基于Ansoft HFSS 的四臂螺旋天线设计

文章来源: ANSYS 2011中国用户大会优秀论文录入: mweda.com 点击数:

3.2 仿真结果提取

仿真完成后，提取仿真结果如下：天线回波损耗曲线：点击 Result > Create Model Solution Data Report > Rectangular report 在 Catalog 中选 S parameter 设置生成结果如下图：

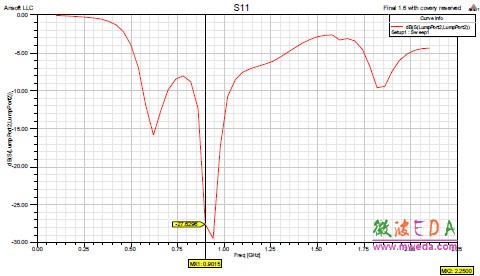

图 4 天线回波损耗

天线增益方向图：点击 Result > Create Far Fields Report > Rectangular plot 在 Catalog 中选Gain 设置生成结果如下图：

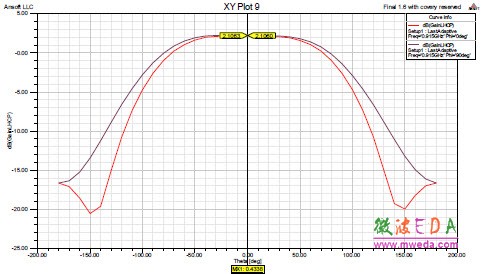

图5 天线仿真增益图

也可点击 Result > Create Far Fields Report > 3D polar plot 生成三维增益方向图。

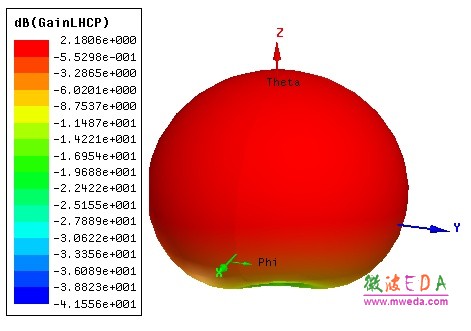

图 6 天线三维增益方向图

天线轴比曲线：点击 Result > Create Far Fields Report > Rectangular plot 在Catalog 中选择 Axial Ratio，设置生成结果如下图：

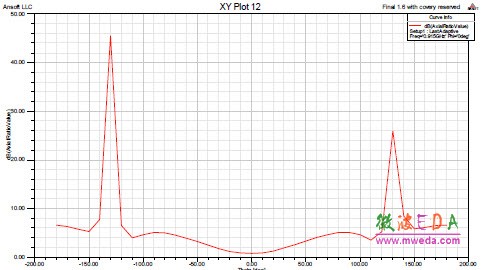

图7 天线仿真轴比曲线

4 结论

本文详细介绍了基于Ansoft HFSS 的圆极化四臂螺旋天线的设计建模以及仿真过程。清晰地描述了具体的建模以及仿真参数设置方法，并给出了仿真结果曲线，完成了天线的建模、仿真、参数设置、仿真结果提取等几个步骤。为Ansoft HFSS 软件的初学者以及天线爱好者提供参考。
