毫米波波导型双工器的设计与HFSS仿真分析

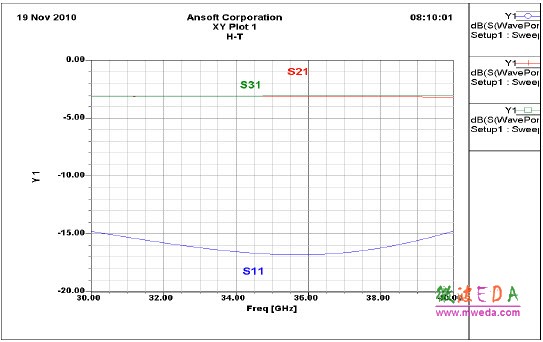

图5 H 面波导T 结的优化结果

    2.3 双工器整体模型的建立和仿真分析

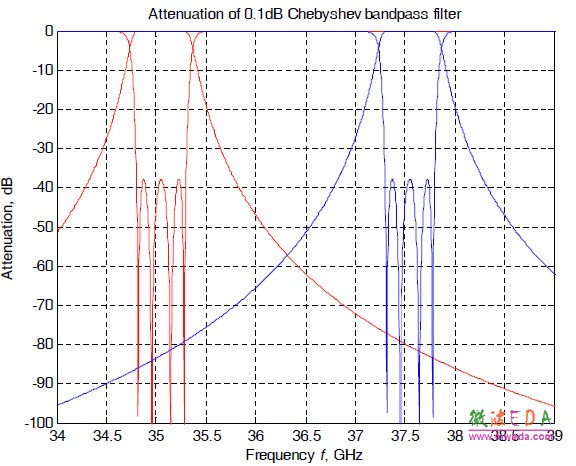

    本文采用的双工器理论响应曲线见图6。

图6 双工器原型响应曲线

    将H 面波导T 结与半波长的耦合波导滤波器连接，得到整体的双工器特性。整个双工器的优化 分两步进行，第一步对两个通道的滤波器进行优化，第二步再优化整个双工器。整体模型图见图 7 所示。

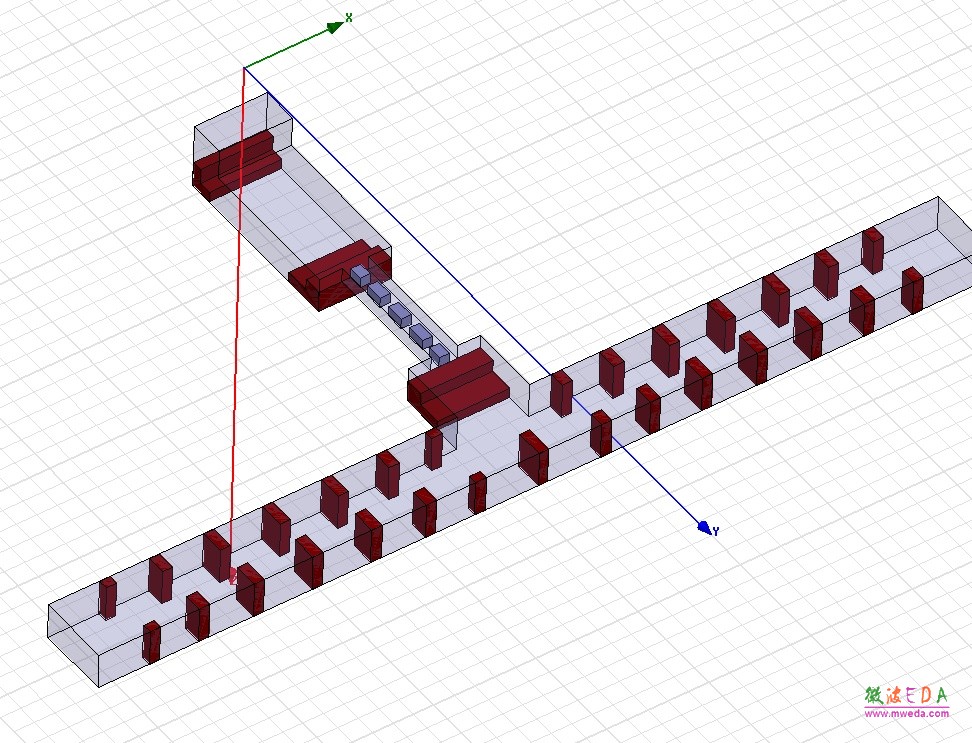

图 7 双工器的三维模型

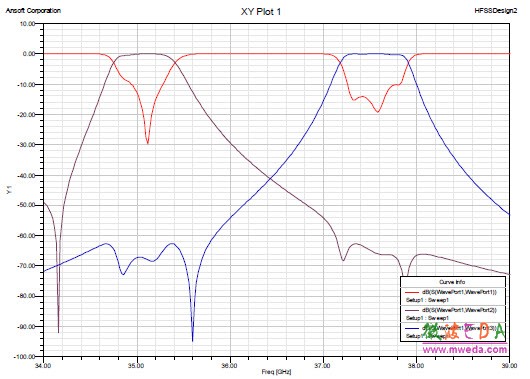

模型采用了 Ansoft HFSS 软件仿真，仿真结果如图 8：

图8 毫米波双工器仿真结果

    从仿真结果中可以看到，仿真的结果与理论设计综合的原型响应基本吻合，两个通带的插损均小于1dB，带外抑制大于60dB。

    3 结论

    本文利用电路等效的方法优化设计了一只双工器，由于电路等效法具有分析简单， 结合高频仿真软件 HFSS 可以准确、迅速地优化设计高性能的滤波器和双工器，特别是要求相对带宽很窄的时候，具有很强的实用性。文中介绍了所使用的双工器的结构形式,以及优化过程中具体的方法,并给出了仿真结果。从仿真结果看其和理论响应基本吻合，依据经验可能频率会有偏差,有待于进一步加工试验。
