HFSS场计算器计算结果处理

文章来源: Ansoft    录入: mweda.com

    4.2 计算结果场覆盖图

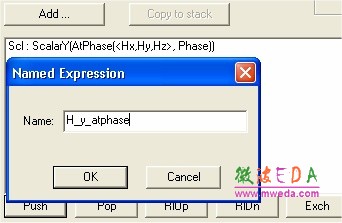

    场计算器中任何一个结果保存为命名表达式后（Named Expression）均可以作出场覆盖图Field Overlay。和结果中已有的标准场量输出方式是一样的。在场计算器中生成表达式：点击 Named Expression 下面的 Add… 按钮。 下图是保存一个标量数据，特定相位下的磁场 y 轴分量。

    然后直接可以像标准常量一样作场覆盖图 HFSS > Fields > Plot Calculated Expression

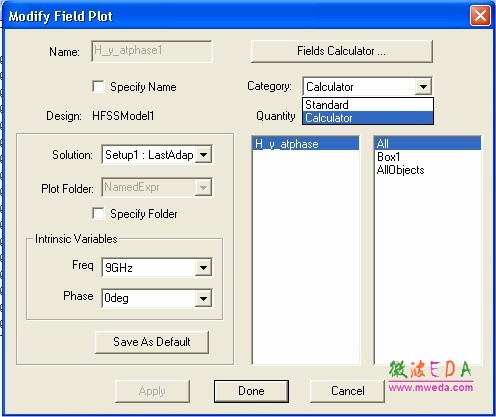

    同样，可以在 Modify Plot… 对话框中选择 Calculator ，显示输出变量目录。点击用户 自定义的表达式名称，作出场覆盖图。

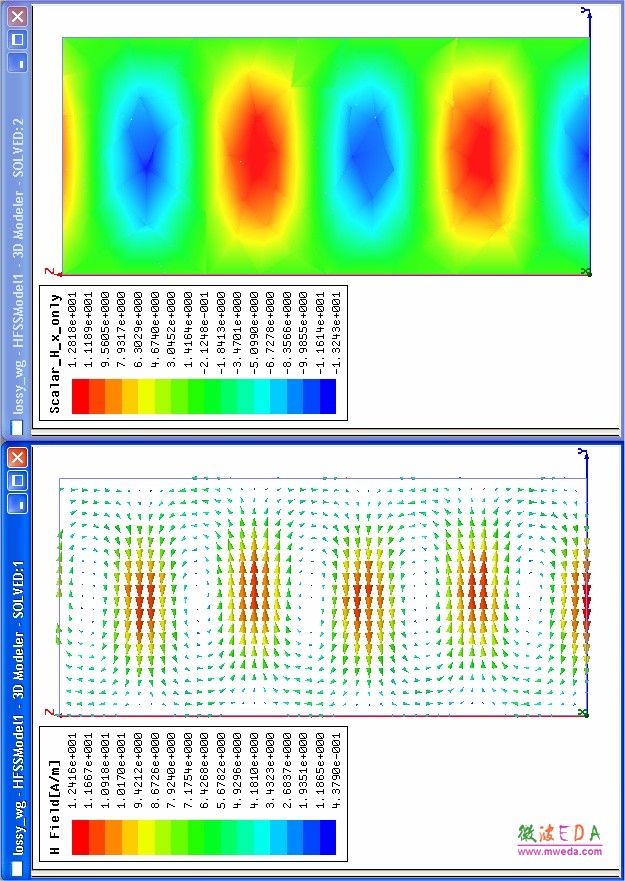

    下面的例子显示的是标准的 Vector_H 场图和在场计算器中自定义的表达式：ScalarY(AtPhase(<Hx, Hy, Hz>, Phase))场图。可以看到自定义的场量有正有负，这是因为计 算的时候没有像标准幅度场一样取幅度或绝对值（Mag 或Abs ） 。同时可以注意到矢量场图的Y 轴分量与自定义场图的结果是一致的。
