14.1 HFSS SAR 分析计算设计背景

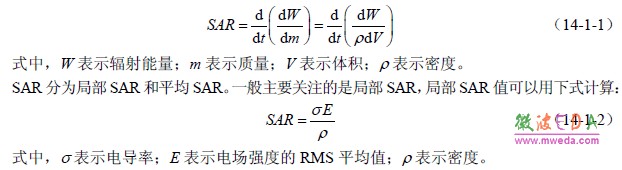

    随着信息技术的发展，大众在享受无线通信设备带来的各种便利之时，也日益关注无线通信终端的电磁辐射问题。在外电磁场的作用下，人体内将产生感应电磁场，由于人体各种器官均为有耗介质，因此体内电磁场将会产生电流，导致吸收和耗散电磁能量，生物剂量学中常用SAR 来表征这一物理器官均为有耗介质，因此体内电磁场将会产生电流，导致吸收和耗散电磁能量，生物剂量学中常用SAR 来表征这一物理过程。SAR 是英文Specific Absorption Rate 的缩写，译作比吸收率；SAR 的意义为单位质量的人体组织所吸收或消耗的电磁辐射能量，单位为瓦千克（W/kg）或者毫瓦/克（mW/g）。SAR 的准确数学定义如下：

    SAR 的大小表明了电磁辐射对人体健康影响程度的大小，特别是对于像手机这样的手持通信终端，由于需要贴近头部使用，在其天线设计中尤其需要关注电磁辐射能量对人类头部的影响。美国、欧洲和日本等国家和地区都制定了手机SAR值标准，需要强制性认证测试；国内也同样制定了手机SAR值标准，即将要求强制性认证测试。

    2003 年 IEEE 正式颁布了SAR测量方法的标准——IEEE 1528-2003：IEEE Recommended Practice for Determining the Peak Spatial-Average Specific Absorption Rate (SAR) in the Human Head from Wireless Communications Devices: Measurement Techniques。本章就是使用 HFSS 设计一个简易的偶极子校准系统，用于校准满足IEEE 1528-2003 标准的SAR 测试装置；该系统工作在 CDMA 无线通信频段和GSM850 无线通信频段，其工作频率为835MHz。
