13.9 HFSS谐振腔设计之参数扫描分析

    添加参数扫描分析设置后，首先单击工具栏按钮，检查设计的完整性和正确性。检查确认设计正确无误后，展开工程树下的 Optimetrics 节点，右键单击Optimetrics 节点下的ParametricSetup1 项，从弹出菜单中选择【Analyze】命令，运行参数扫描分析。

    13.9.4 参数扫描分析结果

    参数扫描分析计算完成后，从分析结果中我们可以查看模式1 和模式2 的谐振频率与介质圆柱体高度之间的变化关系。

    （1）右键单击工程树下的 Results 节点，从弹出菜单中选择【Create Eigenmode Parameters Report】→【Rectangular Plot】命令，打开报告设置对话框，如图 13.25 所示。

图 13.25 查看参数扫描结果操作

（2）在该对话框中，确认X 项对应的是变量 Height，Category 栏选择 Eigen Modes， Quantity 栏在按住 Ctrl 键的同时选择 Mode(1)和 Mode(2)，Function 栏选择re。然后单击按钮，生成模式1 和模式2 的谐振频率随介质圆柱高度Height 的变化曲线， 如图 13.26 所示。

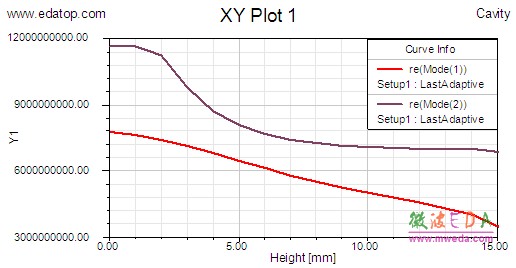

图 13.26 模式1和模式2 的频率随变量Height 的变化曲线

    从图 13.26 所示的结果中可以看出，随着介质圆柱的逐渐升高，模式1和模式2的谐振频率逐渐降低，通过改变介质圆柱的高度即可以改变圆形腔体内部的谐振频率。

    13.10 保存并退出HFSS

    至此，我们完成了圆形谐振腔的设计分析。单击工具栏的按钮，保存设计；然后，从主菜单栏选【File】→【Exit】，退出HFSS。
