13.1 HFSS谐振腔分析之圆柱形腔体谐振器简介
谐振电路在电子工程中起着非常重要的作用。在低频段,谐振电路通常由集总参数的电感和电容构成,即为 LC 谐振回路,其品质因数通常为数百。当频率升高到微波频段时,电路的尺寸与电磁波的波长可以比拟,集总参数谐振回路所需的元件(如电感和电容)的值太小,在工程上无法实现,普通的集总参数谐振回路在微波频率下不再适用。在微波频段,经常使用的谐振电路是微波腔体谐振器。
一般的微波腔体谐振器是由导体制成的封闭的空腔,电磁波在其中连续反射,如果模式和频率合适,就会产生驻波,即发生谐振现象。由于导体空腔谐振器是封闭系统,全部电磁场能量被限制在腔体内部,腔体本身无辐射损耗,另外,谐振腔属于分布参数电路,电路的表面积增加使其导体损耗减小,因此谐振腔的品质因数较集总参数谐振电路高得多。
微波谐振器的主要参数有两个:谐振频率或谐振波长和品质因数Q。
本章我们将要分析的是如图 13.1 所示的圆形腔体谐振器,由理论分析 1 可知,当 l = a 时, TM010是最低次模,TE111是次低次模,且二者的谐振波长分别为:
图 13.1 圆形谐振腔

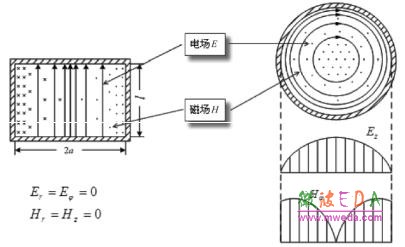

TM010 模通常工作在分米和厘米波段,采用TM010 模的圆形腔体谐振器,其有载品质因数可达到5000 左右。TM010模的谐振波长与腔体长度无关,无法利用调节谐振腔长度的方法进行调谐,但在圆柱轴线方向引入一段细圆柱形导体或细圆柱形介质,可以使TM010模的场分布发生变化,通过改变细圆柱形导体/介质的长度,可以实现谐振腔的调谐。这种谐振腔调谐方便,在工程上有广泛的应用。圆形波导谐振腔 TM010模的场分布如图 13.2 所示。
图 13.2 TM010模的场分布

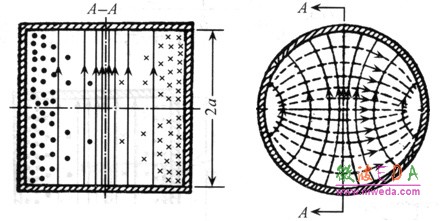

TE111 模的主要用途是谐振腔波长计。其场分布如图 13.3 所示,该模的极化面不稳定,易因波导横截面的变形而偏转,出现同模极化简并现象。
图 13.3 TE111模的场分布
-
