10.2 微带天线设计指标和天线几何结构参数计算

文章来源: 本站原创    录入: mweda.com    点击数:

    本章设计的矩形微带天线工作于ISM 频段，其中心频率为2.45GHz；无线局域网（WLAN）、蓝牙、ZigBee 等无线网络均可工作在该频段上。选用的介质板材为 Rogers R04003， 其相对介电常数，厚度 h = 5mm ；天线使用同轴线馈电。微带天线的3个关键参数如下：工作频率 f0 = 2.45GHz；介质板材的相对介电常数；介质层厚度 h = 5mm 。

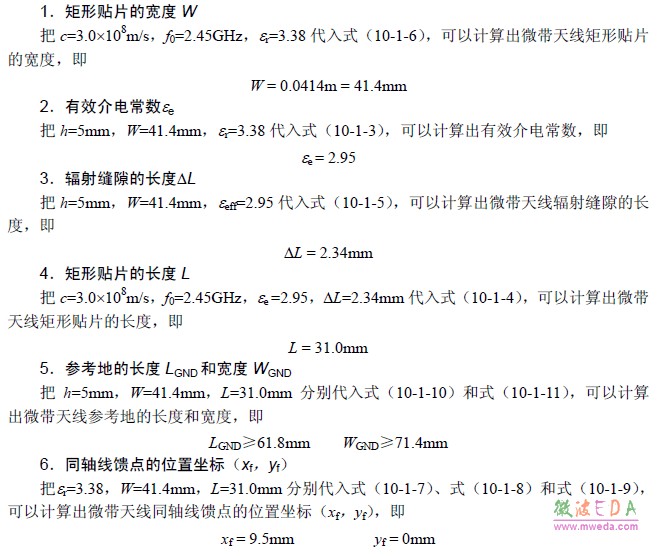

   下面根据 10.1 节给出的推导公式来计算微带天线的几何尺寸，包括贴片的长度 L 和宽度 W、同轴线馈点的位置坐标（xf，yf），以及参考地的长度 LGND和宽度 WGND。
