9.8 查看HFSS耦合器设计仿真分析结果

    设计的环形耦合器工作频率为 4GHz，设计中仿真分析了耦合器 1～7GHz 频段的扫频特性。在分析结果中，我们主要查看两个指标：一是 1～7GHz 频带内S 参数的扫频特性；二是在 4GHz 工作频点上的 S 参数矩阵。

    9.8.1 查看S 参数扫频结果

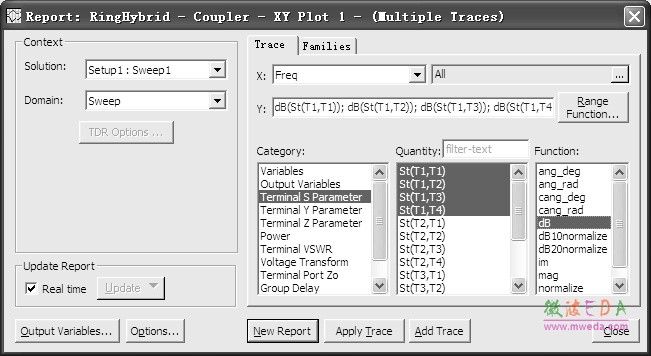

     右键单击工程树下的 Results 节点，从弹出菜单中选择【Create Terminal Solution Data Report】→【Rectangular Plot】命令，打开结果报告设置对话框。在该对话框中，Category 项选中Terminal S Parameter，Quantity项按住Ctrl键的同时选中St(T1,T1)、St(T1,T2)、St(T1,T3) 和 St(T1,T4)，在 Function 栏选中dB，如图 9.27 阴影部分所示。

图 9.27 “结果报告设置”对话框

    然后单击按钮，生成结果报告；再单击按钮关闭对话框。此时，生成 的 S11、S12、S13和 S14在 1～7GHz 随频率的变化曲线报告如图9.28 所示。

图 9.28 S 参数随频率变化的关系曲线图

    在结果报告工作界面，单击工具栏的按钮，进入标记（Marker）模式，移动鼠标光标到 S14曲线的4GHz 频点处，然后单击鼠标左键，此时会在 S14曲线的 4GHz 频点上作一个 标记 m1，并显示出该处的值为2.9457（≈3dB）。然后，按 Esc 键退出标记模式。

    因为环形耦合器是个互易器件，所以有 S12=S21，S13=S31，S14=S41。从结果报告中可以分 析得出，在 4GHz 处端口2 和端口4 的输出功率是端口1 输入功率的一半（约为3dB），端口3 和端口1 互相隔离（隔离度>40dB）。

    9.8.2 查看4GHz 频点的S 矩阵

    右键单击工程树下的 Results 节点，从弹出菜单中选择【Solution Data】命令，打开如图9.29 所示的求解结果显示窗口。结果显示窗口中，在图示标号①处选择 LastAdaptive，图示标号②处选择 Matrix Data 选项卡，图示标号③处选择 Real/Imaginary，此时窗口下方即以（实部，虚部）的形式显示耦合器在4GHz 处的S 矩阵。

图 9.29 求解结果显示窗口

    从结果显示数据中可以得出，设计的环形耦合器在 4GHz 处的 S 矩阵为（精确到小数点后两位）：
