8.4.3 天线参数
HFSS 在天线问题的数据后处理中除了能绘制出的天线方向图外,还能给出最大远场数据的计算结果和各种天线参数的计算结果。
和绘制方向图一样,如果需要查看最大远场数据计算结果和各种天线参数的计算结果,首先需要定义辐射表面,如前面所定义的两个辐射表面 3D 和 YOZ Plane。定义好辐射表面后,展开工程树下的 Radiation 节点,右键单击选中所定义的辐射表面,如 3D,在弹出菜单中选 择【Compute Antenna Parameters】命令,打开 Antenna Parameters 对话框,设置天线参数计 的求解项和工作频率,如图 8.22 所示。

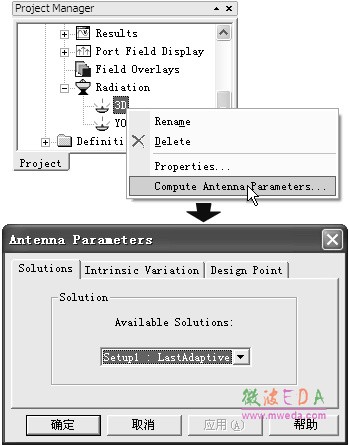

图 8.22 查看天线参数操作
此处,在对话框的 Solutions 选项卡下选择求解项为 setup1:LastAdaptive;在对话框的 Intrinsic Variation 选项卡下选择计算频率为 2.4GHz;然后单击确定按钮完成设置。此时,弹出如图 8.23 所示的对话框,显示天线参数的计算结果和最大远场数据的计算结果。

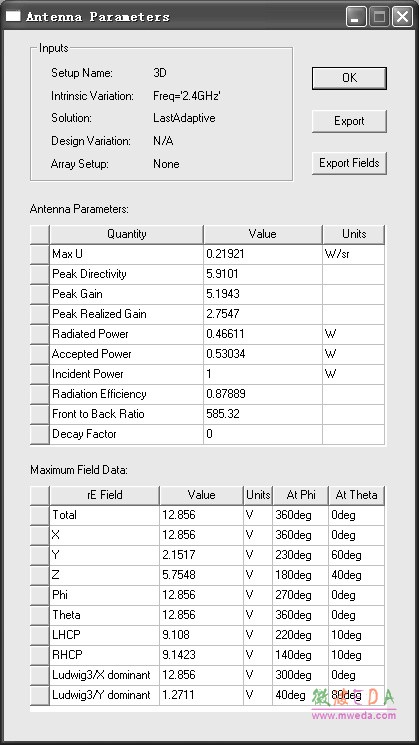

图 8.23 天线参数

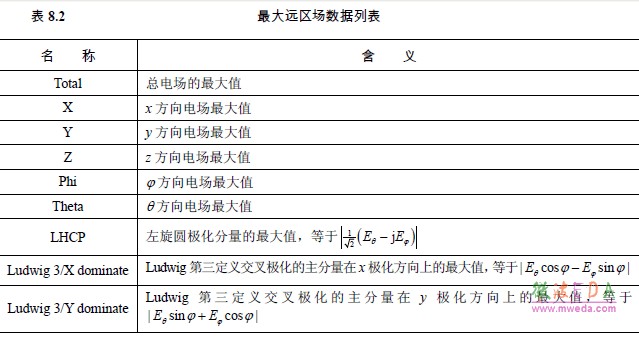

其中,HFSS 软件后处理模块可以计算的最大远区场数据(Maximum Field Data)类型和 表示的意义如表 8.2 所示。

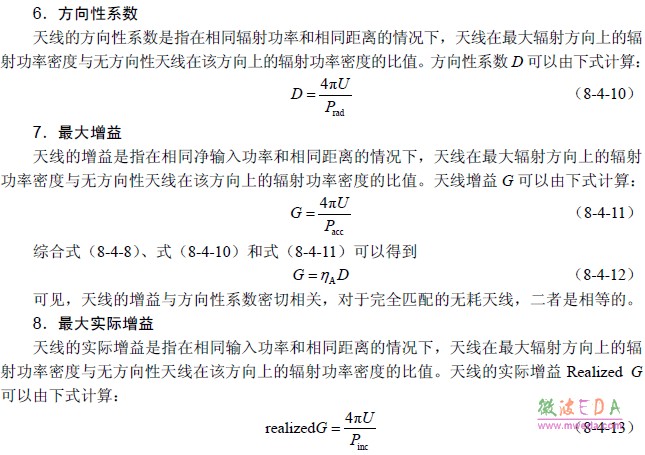

HFSS 数据后处理模块可以给出各项天线参数的计算结果,图 8.23 所示对话框的Antenna Parameters 栏即为天线参数的计算结果,包括输入功率(Incident Power)、净输入功率 (Acceptable Power)、辐射功率(Radiated Power)、最大辐射强度(Max U)、辐射效率(Radiation Efficiency)、方向性系数(Peak Directivity)、最大增益(Gain)、最大实际增益(Peak Realized Gain)和前后向比(Front to back Ration)。下面来具体讲解每项参数所表示的含义。
1.输入功率
在 HFSS 中,此处的输入功率是指定义的端口激励功率,默认值为 1W。通过主菜单 【HFSS】→【Fields】→【Edit Sources】命令可以查看和编辑端口激励功率。
2.净输入功率

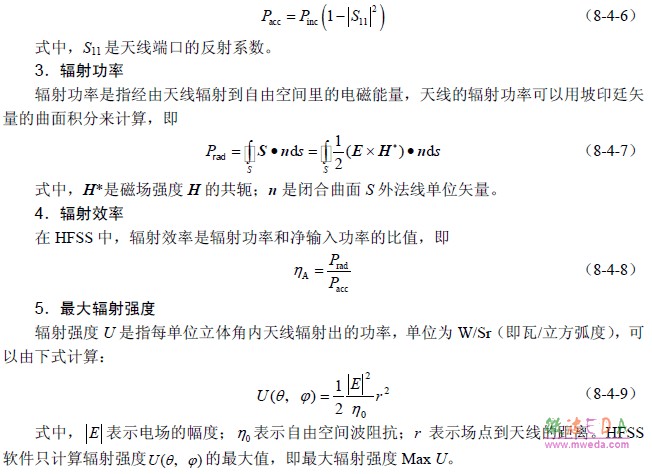

净输入功率是指实际流入天线端口的输入功率,如果分别使用Pacc和 Pinc表示净输入功率和输入功率,对于只有一个传输模式的单端口天线,则有
-
