8.2.4 查看数值结果的操作步骤

    从前面的讲解中，我们知道 HFSS 数据后处理模块有多种方式显示数值结果，这里我们以直角坐标图形显示 S 参数结果为例，说明查看数值结果的具体操作步骤。

    打开第 2 章保存的设计工程Tee.hfss，该设计中的T 形波导是一个三端口器件，下面我们来详细介绍如何查看其 S11、S21和 S31参数随着频率变化的曲线图。

    右键单击工程树下的 Results 节点，从弹出菜单中选择【Create Modal Solution Data Report】→ 【Rectangular Plot】命令，打开如图 8.5 所示的结果报告设置对话框。

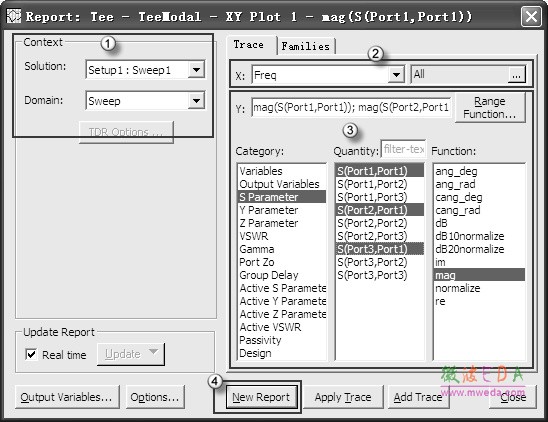

图 8.5 “结果报告设置”对话框

    在该对话框中，①处选择求解设置项，本例中是查看 S 参数和频率的关系曲线，因此选择扫频设置 Setup1:Sweep1。在②处设置横坐标 x 轴的参数，这里选择频率变量 Freq 作为横 坐标。在③处设置纵坐标 y 轴的参数——把需要查看的参数 S11、S21和 S31设置为纵坐标的参数；Category 项列出了所有可显示的参数，这里选择 S Parameter；Quantity 项列出了所有的 S 参数，因为该设计中端口名称分别定义为 Port1、Port2 和 Port3，所以 S11显示为 S（Port1， Port1），S21显示为 S（Port2，Port1），依此类推；按住 Ctrl 键，同时选择 S（Port1，Port1）、 S（Port2，Port1）和 S（Port3，Port1）；Function 项列出了 S 参数相关的数学函数，这里选择 mag，表示显示 S 参数的幅度。在④处单击按钮，即可生成以直角坐标图形方式 显示的 S11、S21和 S31的扫频结果报告，报告如图 8.6 所示。最后单击按钮关闭对话框。

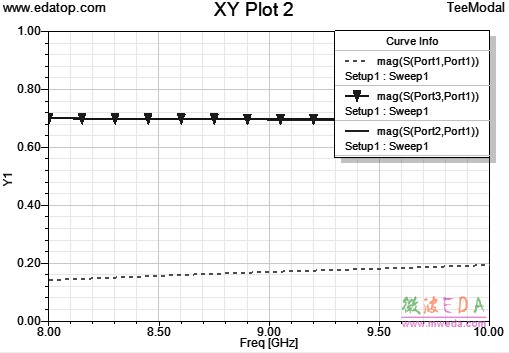

图 8.6 直角坐标图形方式显示的 S 参数结果报告

    单击按钮生成结果报告后，结果报告的名称会自动添加到工程树的 Results  节点下，对于直角坐标图形显示方式，默认的结果报告名称为 XY Plot n，其中 n 是按顺序排 列的 1，2，3，…，整数。
