8.1 求解信息数据

    在 HFSS 求解分析过程中或者求解分析完成后，单击【HFSS】→【Results】→【Solution Data】命令，或者右键单击工程树下的 Results 节点，从弹出菜单中选择【Solution Data】命令，可以打开如图 8.1 所示的“求解信息显示”对话框，显示各种求解信息。

    在该对话框中，最上方的 Simulation 项列出了当前设计中所有的求解设置名称；从其下拉列表中可以选择相应的求解设置名称，显示与该求解设置对应的求解信息；Design Variation 项列出了设计中使用的变量的值，单击其右侧的按钮，可以选择变量值，显示与该组变量值对应的求解信息；下方的 Profile、Convergence、Matrix Data 和 Mesh Statistics 4 个选项卡， 分别显示不同的求解信息。

    其中，Profile 选项卡显示各个模块的求解时间和所占用的内存资源等信息，如图 8.1 所示。

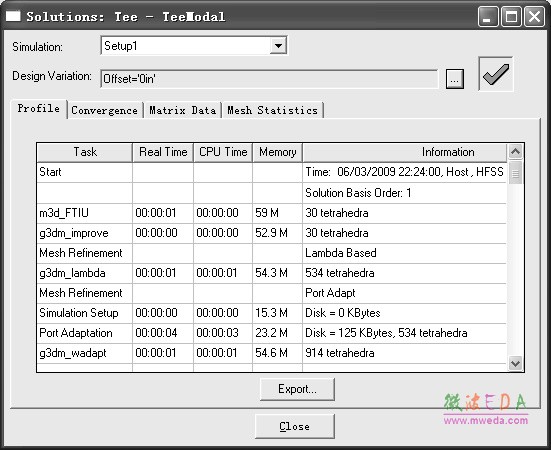

图 8.1  求解信息显示对话框

    Convergence 选项卡显示自适应网格剖分过程的收敛信息，包括网格剖分的迭代次数、网格数目和收敛误差值等信息。

    Matrix Data 选项卡显示求解的各个参数矩阵结果，如图 8.2 所示。

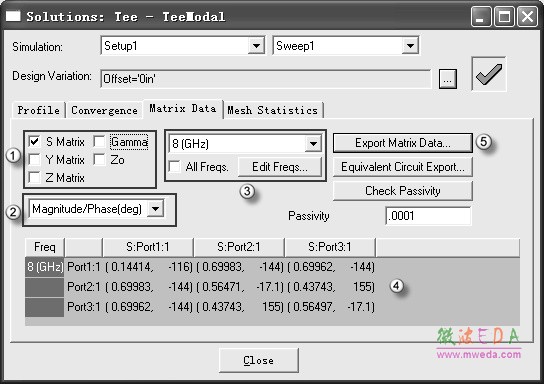

图 8.2  求解信息显示对话框之Matrix Data 选项卡

    该选项卡中，①处可以选择需要显示的参数，包括散射矩阵（S Matrix）、导纳矩阵（Y Matrix）、阻抗矩阵（Z Matrix）、传播常数（Gamma）和特征阻抗（Z0）；从②处的下拉列表 中可以选择参数的显示方式，包括幅度/相位（Magnitude/Phase）、实部/虚部（Real/Imaginary）、 dB/相位（即幅度转换成 dB）等显示方式；③处可以选择频率点，显示在该频率点上的参数值；④处为参数值显示区域，显示求解的参数矩阵结果；单击⑤处的Export Matrix Data按钮， 可以导出 S 参数矩阵，并保存成标准的 Touchstone 文件格式，供其他 EDA 工具（如 Ansoft  Designer、ADS）调用。 Mesh Statistics 选项卡显示网格剖分的相关统计信息，包括网格数目、网格大小等。
