7.8.2 HFSS 参数扫描分析举例

    在完成变量的定义和添加设置后，下面来讲解如何使用Optimetrics 模块的参数扫描分析功能，来分析微带线的特征阻抗随着微带线宽度 width 和介质层厚度 height 的变化关系。 继续上一节的 HFSS 工程，并再次选择主菜单【File】→【Save As】命令，把工程另存为 MS_Param.hfss。

    1．添加参数扫描分析设置 右键单击工程树下的 Optimetrics 节点，从弹出的菜单中选择【Add】→【Parametric】命 令，打开“参数扫描分析设置”对话框，如图 7.19 所示。

图 7.19 参数扫描分析设置操作

    然后单击对话框中的按钮，打开如图 7.20 所示的 Add/Edit Sweep 对话框，添加扫描变量。在该对话框中，①处的Variable 项选择变量 width，②处单击选中 Linear step 单选按钮，③处分别在Start、Stop和Step项输入0.6 mm、1.4 mm和0.2 mm，然后单击④处的按钮。这样就把变量 width 设置为扫描变量，扫描变化范围为 0.6～1.4 mm。

图 7.20 Add/Edit Sweep 对话框

    再按同样的步骤，添加变量 height 为扫描变量，并设置其扫描范围为 0.3～1.1 mm；即在对话框的 Variable 项选择变量 height，然后单击选中 Linear step 单选按钮，在 Start、Stop和 Step 项分别输入 0.3 mm、1.1 mm 和 0.2 mm，最后单击按钮。

    变量 width 和 height 都添加为扫描变量之后，单击 Add/Edit Sweep 对话框的OK按钮， 退出对话框，返回到图 7.19 所示的“参数扫描分析设置”对话框；单击 确定按钮，退出该对话框，完成参数扫描设置。此时，默认的参数扫描设置名称 ParametricSetup1 会添加到工 程树的 Optimetrics 节点下。

    2．运行参数扫描分析

    单击工具栏的按钮，检查设计的完整性以及设计中是否存在错误，如果设计完整且正确，接着单击工具栏的按钮，运行参数扫描分析。

    3．查看参数扫描分析结果

    分析完成后，可以通过 HFSS 数据后处理模块查看微带线的特征阻抗Z0随着微带线的宽度 width 和介质层厚度 height 的变化关系。

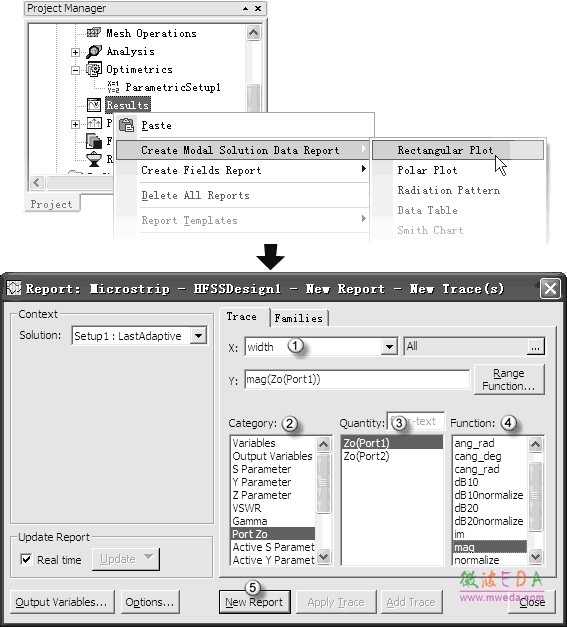

    右键单击工程树下的 Results 节点，从弹出的菜单中选择【Create Modal Solution Data Report】→【Rectangular Plot】，打开“报告（Report）设置”对话框，如图7.21 所示。

图 7.21 打开“报告设置”对话框操作

    在该对话框中，①处的 X 项选择变量 width，②处的 Category 列单击选择 Port Zo，③处的 Quantity 列单击选择 Zo(Port1)，④处的 Function 列单击选择 mag，最后单击⑤处的按钮。此时即新建一个结果报告窗口，显示在不同的 height 值时特征阻抗和微带线宽度 width 之间的关系曲线，结果如图 7.22 所示。新建的结果报告窗口名称 XY Plot 1 会自动添加到工程树的 Results 节点下。从图中可以看出，在介质层厚度一定的情况下，微带线越宽，特征阻抗越小。

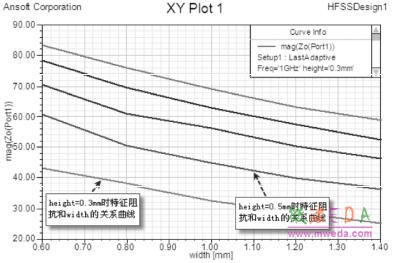

图 7.22 特征阻抗和变量 width 的关系曲线

    以相同的操作步骤新建报告结果窗口，显示在不同的 width 值时特征阻抗和介质层厚度 height 之间的关系曲线。这里，只需重复上面的操作，把图7.21 所示对话框中①处 X 项对应 的变量 width 改变为 height，其他项保持不变即可。不同 width 值时特征阻抗和微带线宽度 height 之间的关系曲线如图 7.23 所示。从图中可以看出，在微带线宽度一定的情况下，介质层越厚，特征阻抗越大。

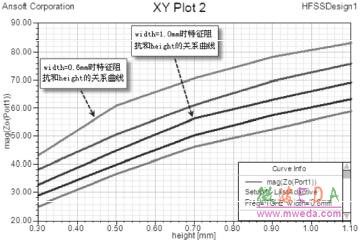

图 7.23 特征阻抗和变量height 的关系曲线

    4．保存设计

    参数扫描分析完成后，单击工具栏的按钮，保存设计。
