2.1 HFSS设计概述

    本章所要分析的器件是图2.1 所示的一个带有隔片的T 形波导。端口1 是信号输入端口，端口2 和端口3是信号输出端口。正对着端口1 一侧的波导壁上凹进去一块，相当于放置了一个隔片，通过改变隔片的位置可以改变端口1 到端口2 和端口3 的传输功率以及端口1 的反射功率。
  本章分 3 个小节。第1 节简要描述设计实例。第2 节主要分析当隔片位于波导的正中央 时，在8～10GHz 的工作频段内，波导 3 个端口的S 参数随着频率变化的关系曲线，同时分 析查看在10GHz 时波导表面的电场分布。第3 节主要介绍 HFSS 的参数扫描分析功能和优化 设计功能的具体应用。首先，我们利用HFSS 的参数扫描分析功能分析在10GHz 处，波导3 个端口的S 参数随着隔片位置变量Offset 变化的关系曲线；然后，使用 HFSS 的优化设计功 能，求解出当端口3 的输出功率是端口2 的输出功率的两倍时隔片所在的位置。

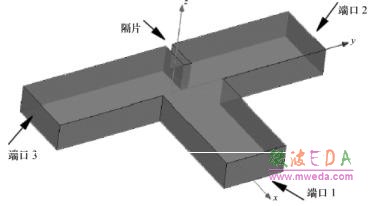

图2.1  T 形波导模型
