HFSS调谐分析的另一种使用方法

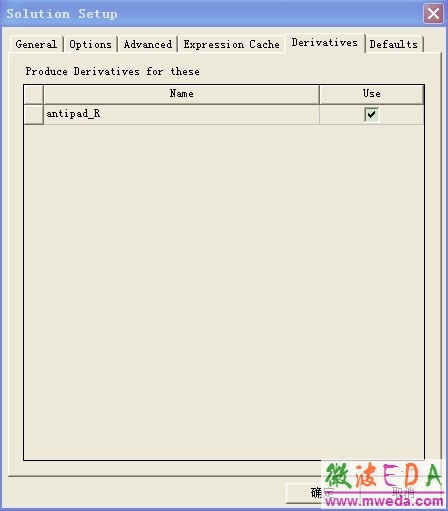

HFSS模型画好后，setupsetup对话框里的Derivatives标签下，antipad_R后面的Use复选框要选中，如下图，因为模型中只设置了一个变量，如果是多个变量，这里就要选择你想要变化的变量。

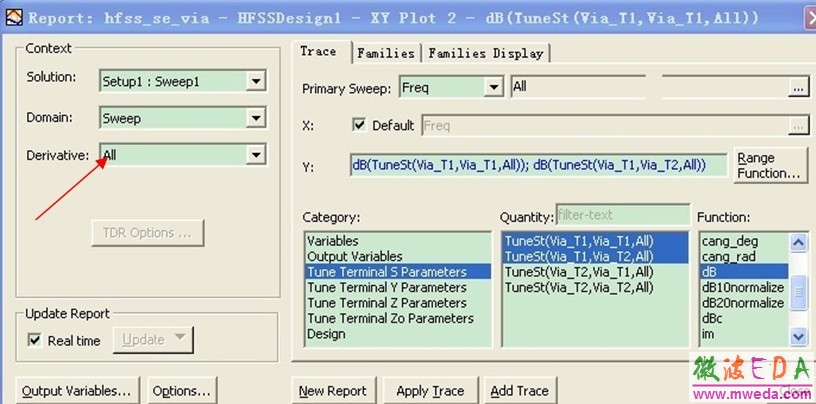

Analyze All后，Results里面可以看结果，和一般看结果有一个不同点在于Results > Create Terminal Solution Data Report > Rectangular Plot出来的对话框中的Derivative下拉单中要选择“All”，如下图：

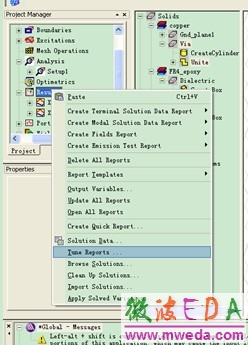

如果你想改变变量来看结果的变化，那就要用到HFSS-Results-Tune Reports(或者在Project Manager里面Results- Tune Reports)，如下图：

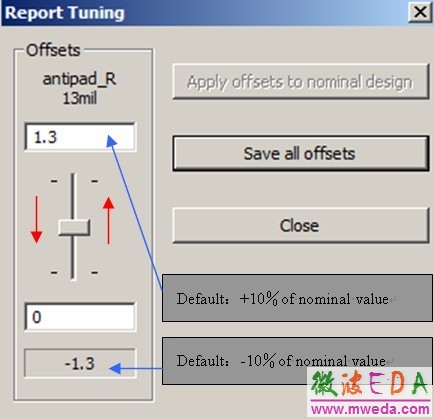

这时会出现Report Tuning框，如下图，这里antipad_R是我建模过程中的一个变量，13mil是我给的初始值，变量的变化范围是默认状态的±10％，也就是13mil+13mil*10％~13mil-13mil*10％

        当然，上述操作也可以直接使用Optimetrics模型的Tuning功能来实现。
