CST微波工作室的激励信号

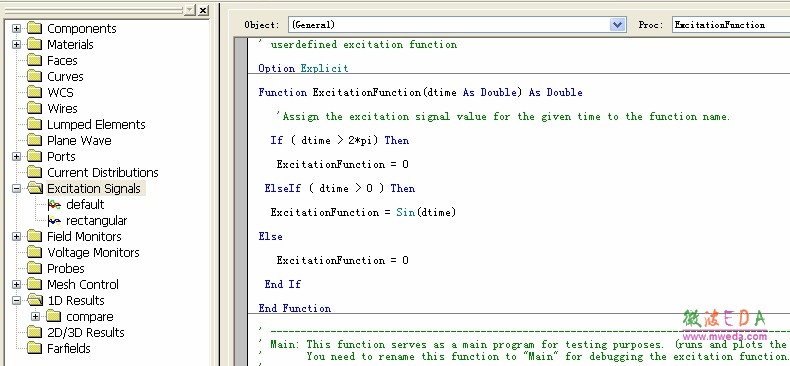

   在激励函数 ExcitationFunction中输入正弦函数语句，如下图所示：

    回到主视图中界面将 Excitation Signal 对话框中的 Ttotal 变为 2*pi，并为该信号指定一个您喜欢的名字（这里 我们定义为 sin_func），点击OK 按钮即完成激励信号的定义。

    此时，导航树会自动指向新定义的激励信号sin_func。

    至此，您已经成功地完成了激励信号的定义和加载，可以在随后的仿真中指定该信号对端口进行激励。

    另外：为了方便您对编写的 VBA激励信号进行调试查看，系统还预先定义好主函数 Sub Main2。

    例如，我们需要对 VBA命令编写正弦激励信号进行调试查看，将其变为 sin(x)*cos(x)则需要进行以下操作：

    （1）回到 VBA编辑器界面，将主函数中的 Sub Main2 变为 Sub Main，把最长激励时间 tmax由缺省的 10.0变 为 2*pi。并且让激励信号函数 Function ExcitationFunction＝sin(x)*cos(x)

    （2）点击 Run Macro按钮，运行该程序。

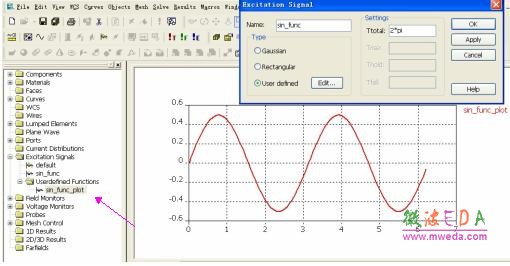

    （3）程序运行后，回到主视图中。此时，导航树自动指向 Excitation Signals >Userdefined Functions > sin_func_plot，此函数即是新定义的激励信号。

    （4）激励信号符合要求后，请一定回到 VBA 编辑器界面，将主函数 Sub Main 更名为 Sub Main2 等其他的名 字，并保存程序。

    （5）、最后回到主视图中，点击 Excitation Signal 对话框中的OK 按钮，关闭对话框，即成功完成信号的定义和加载，在以后的仿真中可以选择 sin_func、rectangular或是 default作为激励信号。

    注意：主函数 Sub Main 只做调试用，故完成信号定义前一定要将其更名为 Sub Main2 等其他的名字。如果您 保持主程序 Sub Main的名字不变，则激励信号 sin_func 将仍是调试以前定义的信号。

    恭喜您！您现在已经可以在微波工作室®中随意定义需要的激励信号了！
