CST中使用VBA宏批量定义场监视器

文章来源: CST中国    录入: mweda.com    点击数:

   在CST 中可以定义监视器来观察某些频点/时间点上的3D 空间场强分布。但是如果需要定义的监视器间隔很 小，数量很多，且有一定规律时，即可用宏语言来简化其操作。

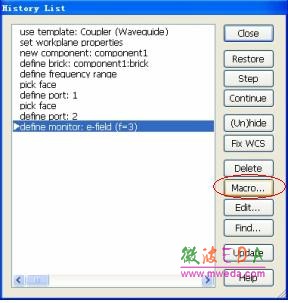

    1) 在历史树中找到定义某个频点的监视器的宏语言。

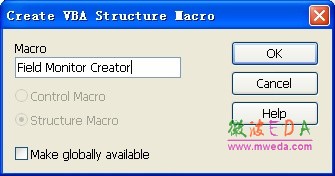

    2) 创建宏的名字。

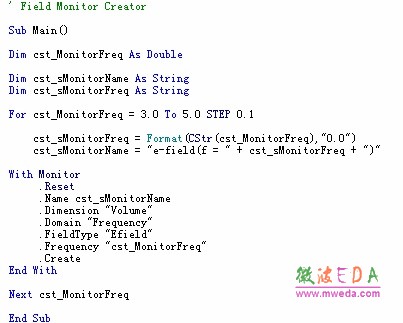

   3) 查看监视器定义VBA宏语句。

    其中.Name "e-field (f=3)"为参数化监视器名，.Frequency "3"表示参数化频点。

    4) 将监视器名和频点都参量化。

    其中监视器名用cst_sMonitorName来参量化，而监视器的频点用参数cst_MonitorFreq来参量化。

    5) 选择运行宏

     输入对应的需要开始定义的监视器频点的初始值。

[1] [2] 下一页
