CST中的关于微带薄膜电阻的设置操作

文章来源: CST中国    录入: mweda.com

    CST中设置微带薄膜电阻分为 3 种情况:

    1) 微带线有厚度,趋肤深度远大于带线厚度;

   2) 微带线有厚度,趋肤深度与带线厚度可比拟;

    3) 微带线为零厚度。

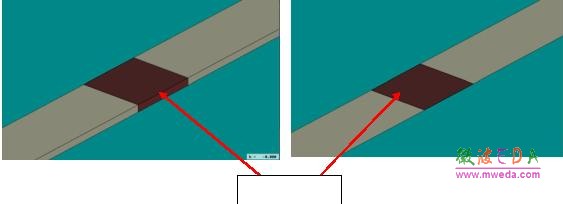

    以下左图为 1)、2)情况,右图为 3)情况。


微带薄膜电阻

    如上图所示,在两微带线之间新建一个Brick 方块并定义其材料作为微带薄膜电阻,以下是3 种情况下各自材料的定义方法。

    1. 有厚度材料,材料属性设为 Normal

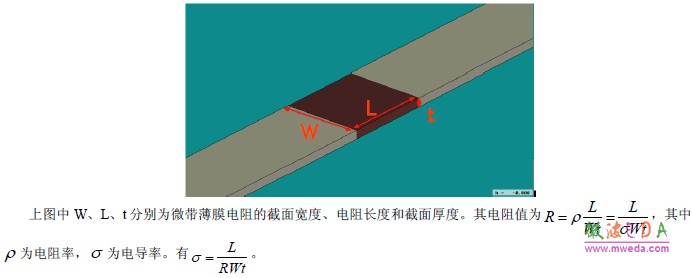

    这种设置适用于微带线有厚度,趋肤深度远大于带线厚度的情况,如下图所示:

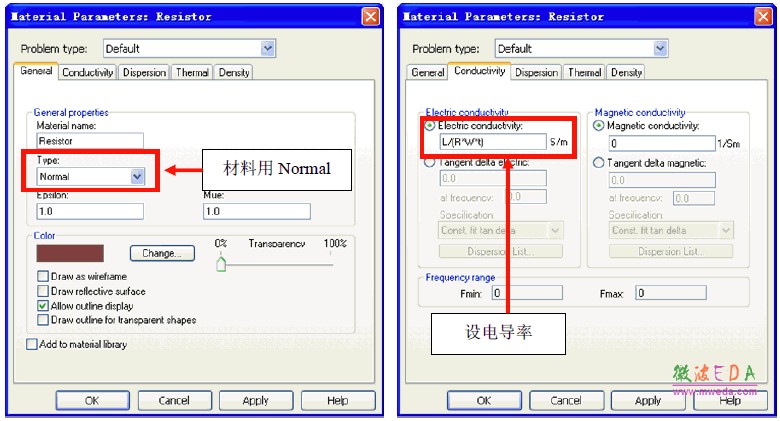

    如下图所示,新建的电阻材料 Resistor 材料设置对话框中材料类型选用Normal,Conductivity 选项卡中电导率设为 L/(R*W*t),这里采用参量设置,另需要设置L、R、W、t 四参量的值。其中R即为所希望电阻值。

    2. 有厚度材料,材料属性设为 Lossy metal

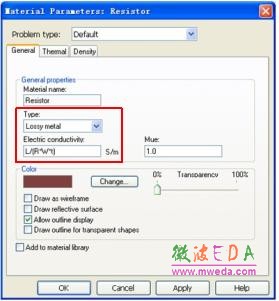

    这种设置适用于工作频率较高,良导体微带线有一定厚度,但趋肤深度与带线厚度可比拟的情况。此时材料类型选用Lossy metal。如下图所示,电导率同样设为L/(R*W*t)。R即为所希望的电阻值。


    这种设置另适用于电阻值较小的情况。当电阻值较大,材料属性与损耗金属特性相去甚远,则还是推荐使用第一种设置方法。

    3. 零厚度材料,材料属性设为Ohmic Sheet

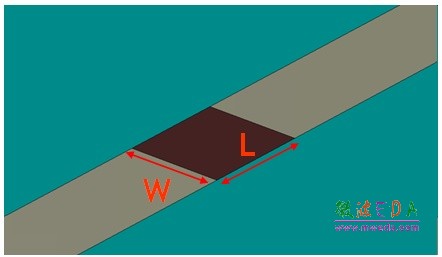

    这种设置适用于带线采用零厚度的情况,如下图所示:

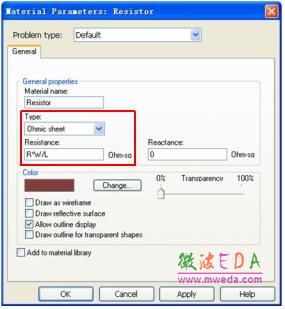

    其中 W、L 分别为电阻材料的截面宽度和长度。材料类型选用Ohmic Sheet,此时需要设置面电阻值 Rs = RW/L,如下图所示:

    注意:这种方法仅能用于频域有限元求解器。
