射频低噪声放大器的ADS设计

摘 要：本文首先简要介绍了低噪声放大器设计的理论基础，并以2.1－2.4Ghz 低噪声放大器为例，详细阐述了如何利用Agilent 公司的ADS 软件进行分析和优化设计该电路的过程，仿真结果完全满足设计指标，最后对微波电路的容差特性进行了模拟分析，对于S 波段低噪声放大器的设计研究有着重要的参考价值。yVC安规与电磁兼容网

1. 前言yVC安规与电磁兼容网

低噪声微波放大器（LNA）已广泛应用于微波通信、GPS 接收机、遥感遥控、雷达、电子对抗、射电天文、大地测绘、电视及各种高精度的微波测量系统中，是必不可少的重要电路。低噪声放大器位于射频接收系统的前端，其主要功能是将来自天线的低电压信号进行小信号放大。前级放大器的噪声系数对整个微波系统的噪声影响最大，它的增益将决定对后级电路的噪声抑制程度，它的线性度将对整个系统的线性度和共模噪声抑制比产生重要影响。对低噪声放大器的基本要求是：噪声系数低、足够的功率增益、工作稳定性好、足够的带宽和大的动态范围。yVC安规与电磁兼容网
Advanced Design System(ADS)软件是Agilent 公司在HPEESOF 系列EDA 软件基础上发展完善的大型综合设计软件，它功能强大，能够提供各种射频微波电路的仿真和优化设计，广泛应用于通信、航天等领域，是射频工程师的得力助手。本文着重介绍如何使用ADS 进行低噪声放大器的仿真与优化设计。yVC安规与电磁兼容网

2. 低噪声放大器特点及指标yVC安规与电磁兼容网

LNA 是射频接收机前端的主要部分，它主要有四个特点。首先，它位于接收机的最前端，这就要求它的噪声系数越小越好。为了抑制后面各级噪声对系统的影响，还要求有一定的增益，但为了不使后面的混频器过载，产生非线性失真，它的增益又不宜过大。放大器在工作频段内应该是稳定的。其次，它所接受的信号是很微弱的，所以低噪声放大器必定是一个小信号放大器。而且由于受传输路径的影响，信号的强弱又是变化的，在接受信号的同时又可能伴随许多强干扰信号输入，因此要求放大器有足够的线型范围，而且增益最好是可调节的。第三，低噪声放大器一般通过传输线直接和天线或者天线滤波器相连，放大器的输入端必须和他们很好的匹配，以达到功率最大传输或者最小的噪声系数，并保证滤波器的性能。第四，应具有一定的选频功能，抑制带外和镜像频率干扰，因此它一般是频带放大器【1】。yVC安规与电磁兼容网
2.1 工作频率与带宽yVC安规与电磁兼容网
放大器所能允许的工作频率与晶体管的特征频率fT 有关，由晶体管小信号模型可知，减小偏置电流的结果是晶体管的特征频率降低。在集成电路中，增大晶体管的面积使极间电容增加也降低了特性频率。yVC安规与电磁兼容网
LNA 的带宽不仅是指功率增益满足平坦度要求的频带范围，而且还要求全频带内噪声要满足要求，并给出各频点的噪声系数。yVC安规与电磁兼容网
动态范围的上限是受非线性指标限制，有时候要求更加严格些，则定义为放大器非线性特性达到指定三阶交调系数时的输入功率值。yVC安规与电磁兼容网
2.2 噪声系数yVC安规与电磁兼容网
在电路某一特定点上的信号功率与噪声功率之比，称为信号噪声比，简称信噪比，用符号Ps/Pn(或S/N)表示。放大器噪声系数是指放大器输入端信号噪声功率比Psi/Pni 与输出端信号噪声功率比Pso/Pno 得比值。噪声系数的物理含义是：信号通过放大器之后，由于放大器产生噪声，使信噪比变坏；信噪比下降的倍数就是噪声系数。影响放大器噪声系数的因素有很多，除了选用性能优良的元器件外，电路的拓扑结构是否合理也是非常重要的。放大器的噪声系数和信号源的阻抗有yVC安规与电磁兼容网
关，而与负载阻抗无关。当一个晶体管的源端所接的信号源的阻抗等于它所要求的最佳信号源阻抗时，由该晶体管构成的放大器的噪声系数最小。实际应用中放大器的噪声系数可以表示为yVC安规与电磁兼容网

 yVC安规与电磁兼容网

Fmin 是当源端为最佳源阻抗时放大器的最小噪声系数，Rn 是噪声阻抗，Γopt 是放大器按最小噪声系数匹配时的最佳源反射系数【2】。由此可见放大器的输入匹配电路应该按照噪声最佳来进行设计，也就是根据所选晶体管的Γopt 来进行设计。设计输出匹配电路时采用共轭匹配，以获得放大器较高的功率增益和较好的输出驻波比。yVC安规与电磁兼容网
2.3 增益yVC安规与电磁兼容网
根据线型网络输入、输出端阻抗的匹配情况，有三种放大器增益： 工作功率增益GP(operating power gain) 、转换功率增益GT(transducer power gain)、资用功率增益GA（available power gain）。yVC安规与电磁兼容网
低噪声放大器的增益要适中，太大会使下级混频器输入太大，产生失真。但为了抑制后面各级的噪声对系统的影响，其增益又不能太小。放大器的增益首先与管子跨导有关，跨导直接由工作点的电流决定。其次放大器的增益还与负载有关。低噪声放大器大都是按照噪声最佳匹配进行设计的。噪声最佳匹配点并非最大增益点，以此增益G 要下降。噪声最佳匹配情况下的增益成为相关增益。通常，相关增益比最大增益大约低2-4dB。增益平坦度是指功率最大增益与最小增益之差，它用来描述工作频带内功率增益的起伏, 常用最高增益与最小增益之差，即△G(dB)表示。yVC安规与电磁兼容网
2.4 放大器的稳定性yVC安规与电磁兼容网

yVC安规与电磁兼容网

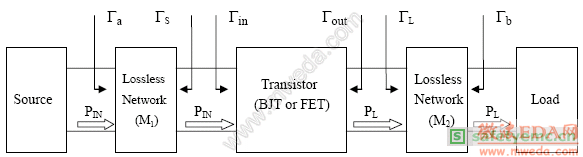

 图1 晶体管放大器电路原理框图yVC安规与电磁兼容网

放大器必须满足的首要条件之一是其在工作频段内的稳定性。这一点对于射频电路是非常重要的，因为射频电路在某些工作频率和终端条件下有产生振荡的趋势。考察电压波沿传输线的传输，可以理解这种振荡现象。若传输线终端反射系数Γ0>1，则反射电压的幅度变大（正反馈）并导致不稳定的现象。反之，若Γ0>1，将导致反射电压波的幅度变小（负反馈）。yVC安规与电磁兼容网
当放大器的输入和输出端的反射系数的模都小于1,即Γin<1, Γout<1 时，不管源阻抗和负载阻抗如何，网络都是稳定的，称为绝对稳定；当输入端或输出端的反射系数的模大于1时，网络是不稳定的，称为条件稳定。对条件稳定的放大器，其负载阻抗和源阻抗不能任意选择，而是有一定的范围，否则放大器不能稳定工作【3】。yVC安规与电磁兼容网
2.5 输入阻抗匹配yVC安规与电磁兼容网
低噪声放大器与其信号源的匹配是很重要的。放大器与源的匹配有两种方式：一是以获得噪声系数最小为目的的噪声匹配，二是以获得最大功率传输和最小反射损耗为目的的共轭匹配。一般来说，现在绝大多数的LNA 均采用后一种匹配方法，这样可以避免不匹配而引起LNA 向天线的能量反射，同时，力求两种匹配接近。yVC安规与电磁兼容网
2.6 端口驻波比和反射损耗yVC安规与电磁兼容网
低噪声放大器主要指标是噪声系数，所以输入匹配电路是按照噪声最佳来设计的，其结果会偏离驻波比最佳的共扼匹配状态，因此驻波比不会很好。此外，由于微波场效应晶体或双极性晶体管，其增益特性大体上都是按每倍频程以6dB 规律随频率升高而下降，为了获得工作频带内平坦增益特性，在输入匹配电路和输出匹配电路都是无耗电抗性电路情况下，只能采用低频段失配的方法来压低增益，以保持带内增益平坦，因此端口驻波比必然是随着频率降低而升高。
