ADS Momentum设计平面天线实例

文章来源: 互联网    录入: mweda.com    点击数:

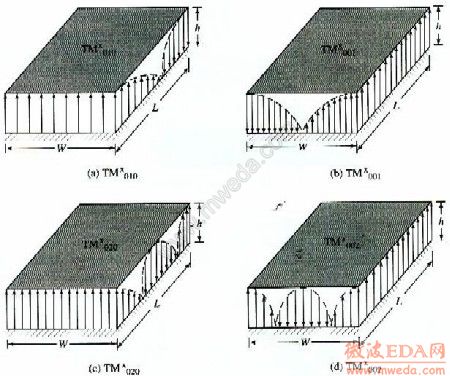

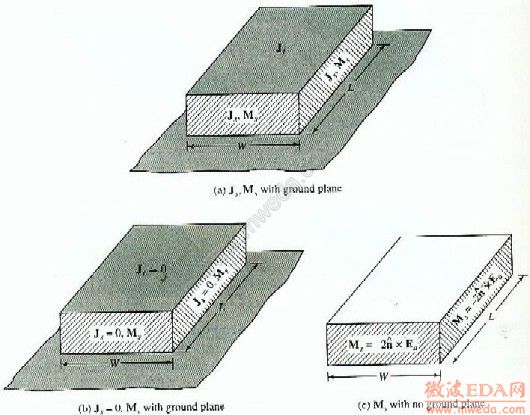

    一些基本的諧振模式如圖10所示。Cavity Model的等效電流密度如圖11(a),等效的電流及磁流密度如式(13)。





圖10

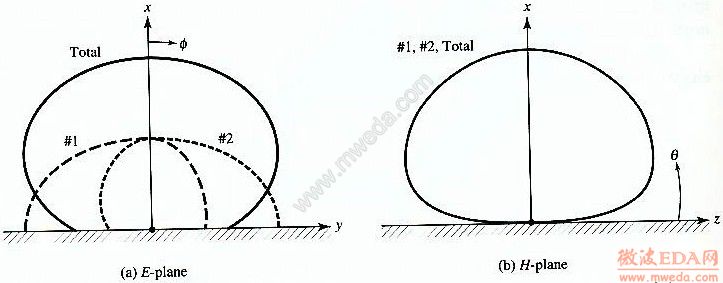

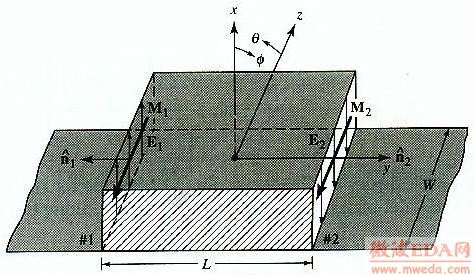

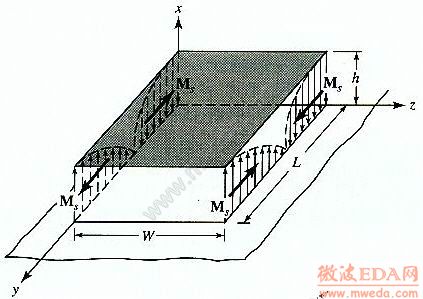

    因為h/W很小,所以patch antenna的上表面電流密度是小於下表面的電流密度。我們假設切線方向的磁場是0,因此等效的電流密度Js 將很小。我們令其為0以利後面的計算,如圖11(b)所示。而由於接地面的關係,會使slot對地面產生一個image的效果,而使磁流變成二倍,即Ms=-2nXEa ,如圖11(c)所示。二個幅射邊的磁流如圖12所示,可以看成是二個dipole形成陣列天線彼此相距L的距離。對TMx010 mode來說L=λ/2,中間平行板則形成低阻抗的轉換器,在垂直天線的方向二個dipole同相位,所以有最大的幅射量(broadside)。而平行天線的方向因相差180°,所以有一null產生。二個不幅射邊的磁流如圖13所示,在每一邊的磁流量值相同但方向相反因此互相抵消而不幅射,典型的E和H plane的場型如圖14所示。(本文原載於電子技術)

圖11



圖12



圖13



圖14
