非对称带状线寄生电容和寄生电感计算器
来源：本站
更新时间：2024-06-09
点击数：
走线宽度 W：
mm
参考地距离 H：
mm
参考地距离 H1：
mm
走线铜厚 T：
mm
介电常数 E
r
：
单位长度寄生电容 C
0
：
pF/cm
单位长度寄生电感 L
0
：
nH/cm
单位长度传播时延 t
pd
：
ps/cm
特征阻抗 Z
0
：
Ohm
说明：
1. 使用条件：(0.1 < W/H < 2.0)，( T/H < 0.25)；

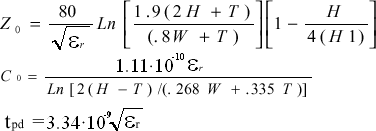

2. 计算参考如下公式：
加入收藏
Tag：
带状线
寄生电容
寄生电感
