帮忙解决S11相位问题
来源:
更新时间:2024-08-11
阅读:

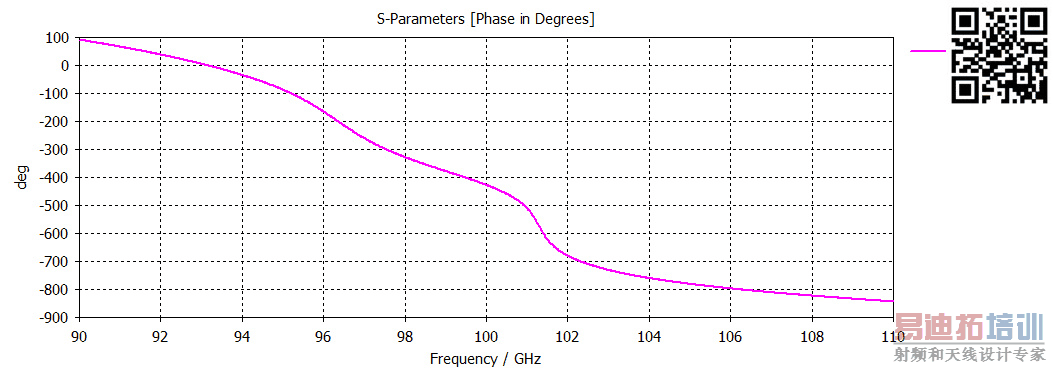

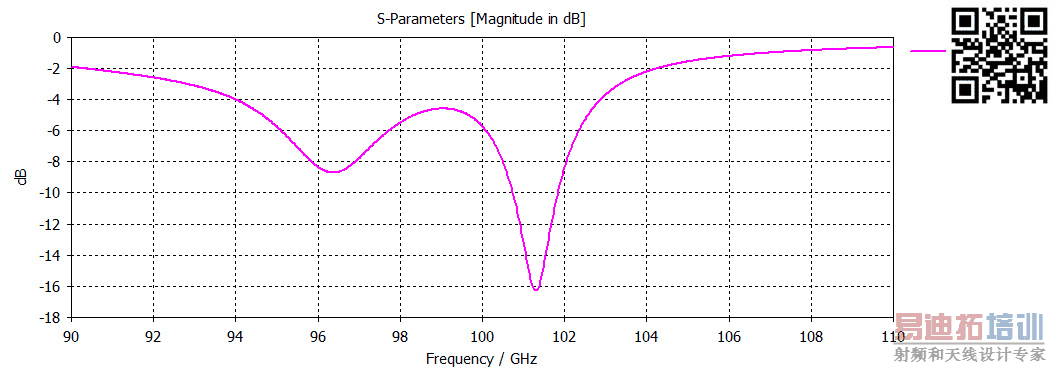

最近做了一个移相单元,观察S11的幅度和相位,论文中的结果是这样的,在不同的频率有谐振点,相位变化的十分平滑

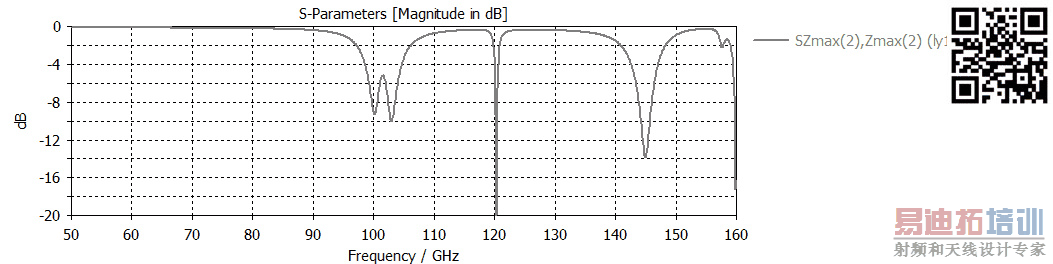

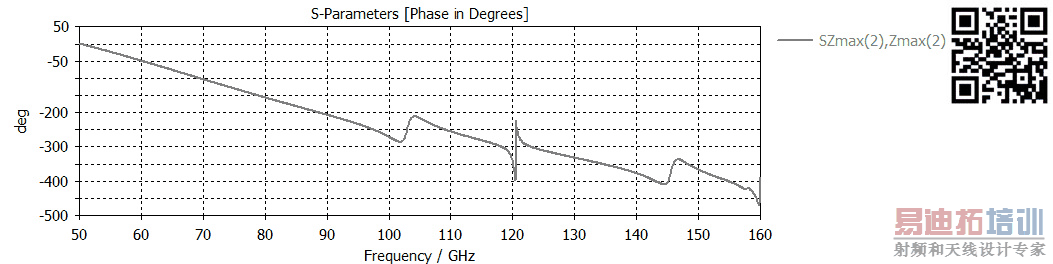

当我换了一种结构【类似】时候,我努力让S11的dB幅度和原论文相同,但是相位图片总是在谐振点出现跳变,根本没法观察它的特性并且总是出现这样的情况,十分困扰我的科研工作,不知道是结构问题还是显示问题,有能帮忙解答一下的嘛,想哭。实在是困扰我太久了。
求求大家帮忙教教我,我实在是头痛,如果解释不清楚的我还可以再补充一下
你有没有试过用HFSS仿真一下?
还没有呢。我这几天就尝试一下,谢谢您,希望能有好的结果
红色线的图中显示频率范围是90-110G,灰色先的图中显示频率范围是50-160G,建议你先把频率范围统一了再看
小编留言:
我统一之后也是这样呢,什么情况我都尝试了,都是出现相位突变,并且还不接近360°
没有CST模型,不好诊断问题所在。
小编留言:
您好,我又新发了一个帖子,希望您有时间的时候可以帮我指正一下谢谢!
我比较同意4楼的说法,如果还是不一样可能是结构的问题
小编留言:
所以我是应该再详细点吗,但是我怕这样大家看着太烦了就不想看了
没看到你的结构不太好说,先改一下频率范围看看吧
小编留言:
您好,我又新发了一个帖子,希望您有时间的时候可以帮我指正一下谢谢!
