CST MWS弯折偶极子RFID标签天线仿真
来源：edatop
更新时间：2024-07-09
阅读：

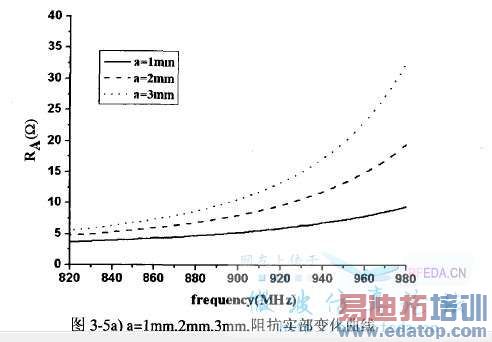

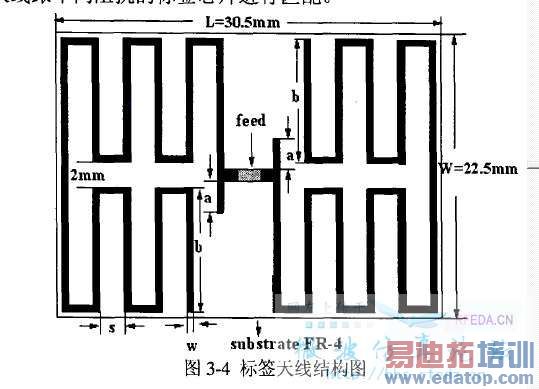

偶极子天线弯折臂间距s=2mm，天线臂线径宽w=0.5mm，天线臂末端
b=10mm，a=1mm.基板材料选用标签天线中最常用FR一4介质，厚度 h=1.6mm，其相对介电常数
er=4.4，损耗角正切为tand=0.02，保证了天线的低成本。天线辐射部分的尺寸为22mm
x30mm，为了保证加工时偶极子线径不被切割到，辐射部分每边留有o.25mm的加工
余量，也就是说该天线的总尺寸为 22.5mmX30.5mmX1.6mm
(69 K) 88
刚接触不怎么会,建模和馈电不知道对不，，要求频率范围820-980mhz ，在915MHz处s11最低达到阻抗匹配，，求指导？/
天线需要匹配915MHz表现阻抗为18-j192、22-j195、17-j145这些范围的芯片
你用的什么软件？
是cst 2009

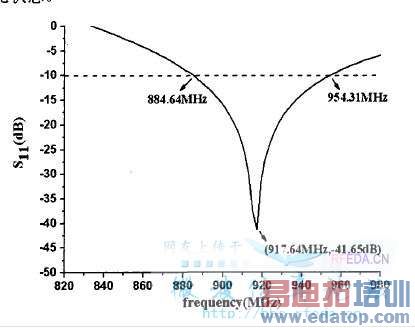

我修改了两处，网格加密到20/20，频率范围调到0-2G。仿真结果如下。
感觉你想看的谐振峰好像稍微有点差，但是1.9G的不错。
难道是我建模错了 谐振应该在820到915之间啊
我给你做了自适应分析，还是跟3楼一样的结果，建议把天线的厚度算上试试，厚度一般是0.035吧
厚度改为0.035也不行 天线和基板用不用合并成一个整体？合起来材料就一样了
合起来？
啥意思。。。
一个整体是可以有层次的吧。。。
就是把天线和基板布尔相加在一起
版主 请问怎么具体操作建立lumped port端口？
