2013版MWS中对PCB板的差分对端口设置？仿真差分对信号串扰
来源：
更新时间：2024-08-08
阅读：
差分对端口设置
zongxianMWS2.zip
如压缩包所示，仿真差分对信号线的串扰，端口设置出现问题，求大神解惑！！
请输入描述
zongxianMWS.zip
这是一块四层板，想仿整板中时钟信号线的辐射（EMI），不知这样设置端口可以吗？请大神解惑！！非常感谢！

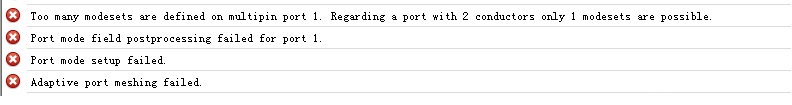

只看提示信息的话，你的端口处没有“地”结构。如果PCB里有“地”层，multipin waveguide port必须接触到这一层。如果没有，只能用离散端口。

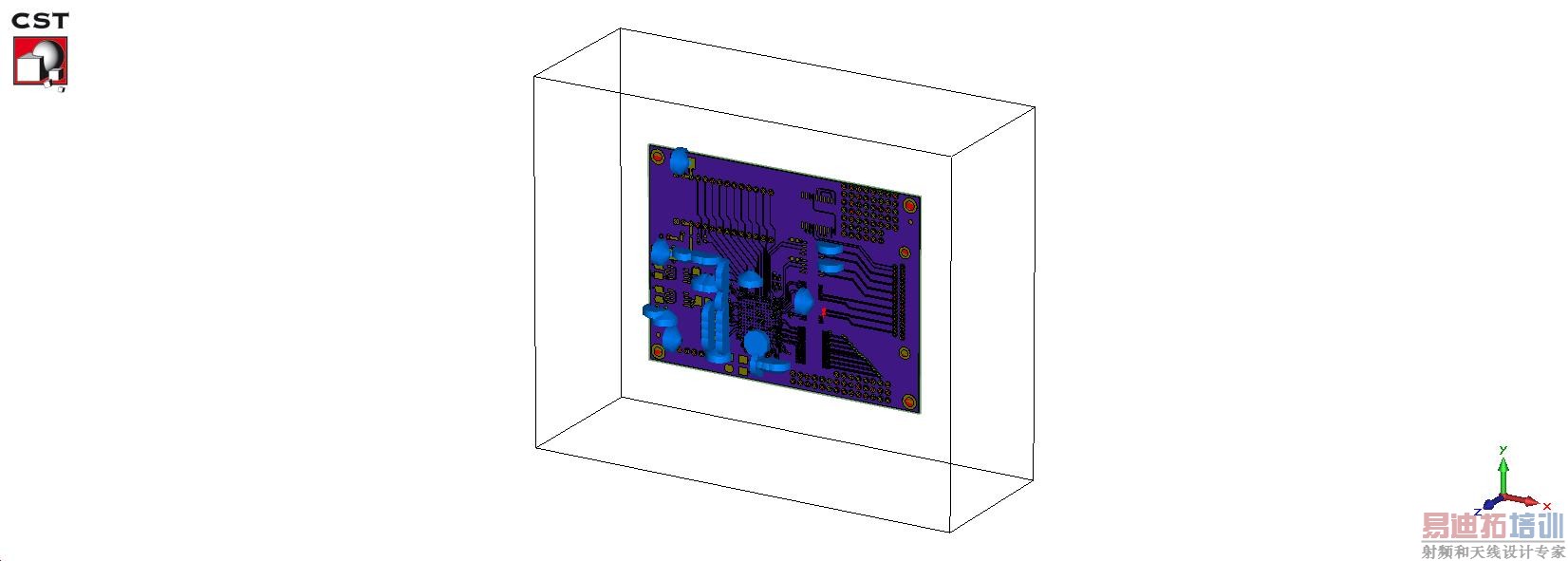

楼主的模型是一个PCB板：

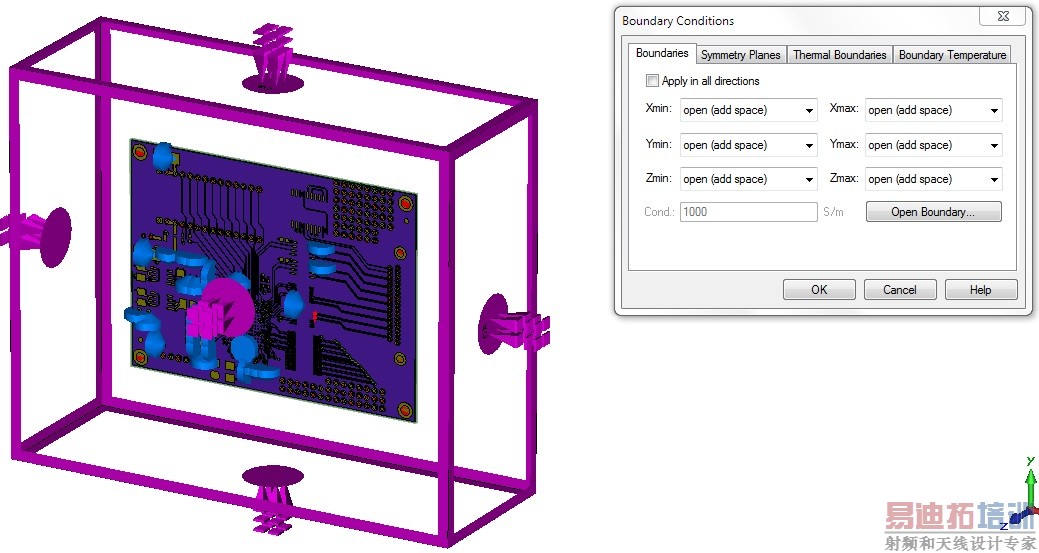

仿真频率0-6 GHz，normal背景材料，边界条件不出意料的用了open (add space)：
看到边界的设置就可以肯定楼主基本上不懂电磁仿真软件。

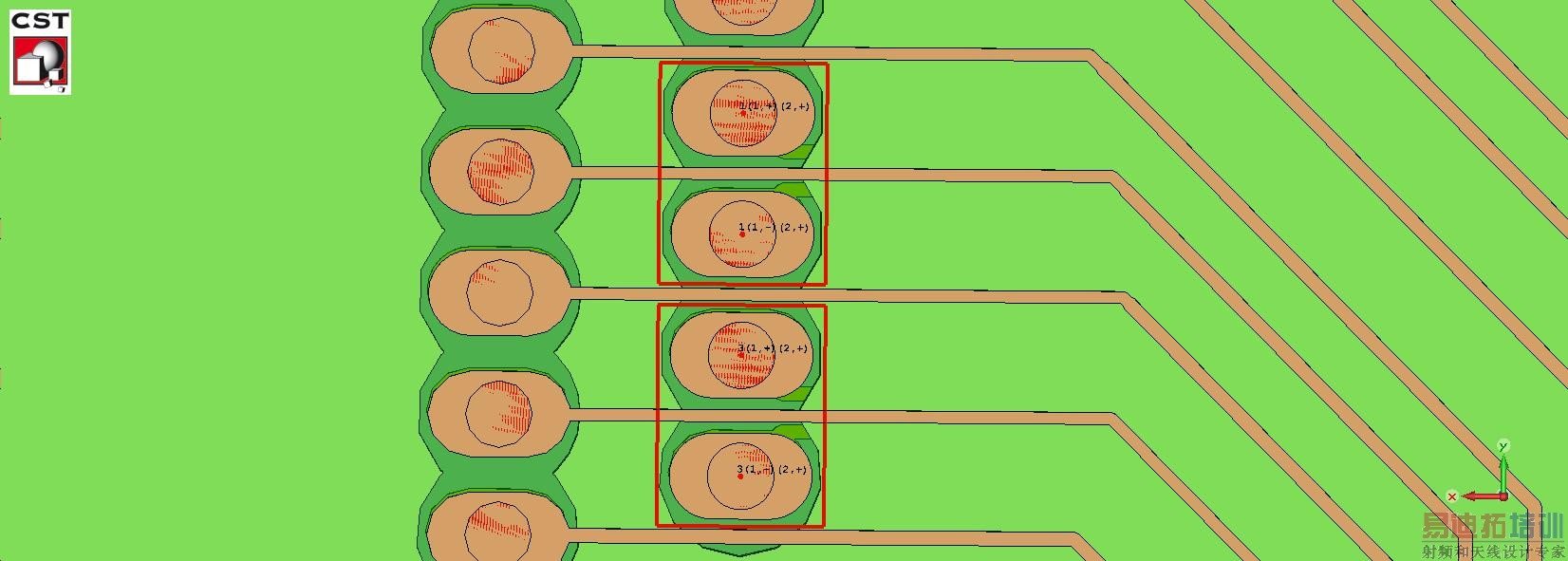

奇葩的端口1和3设置，根本就不操心端口接触到了其它的信号线：

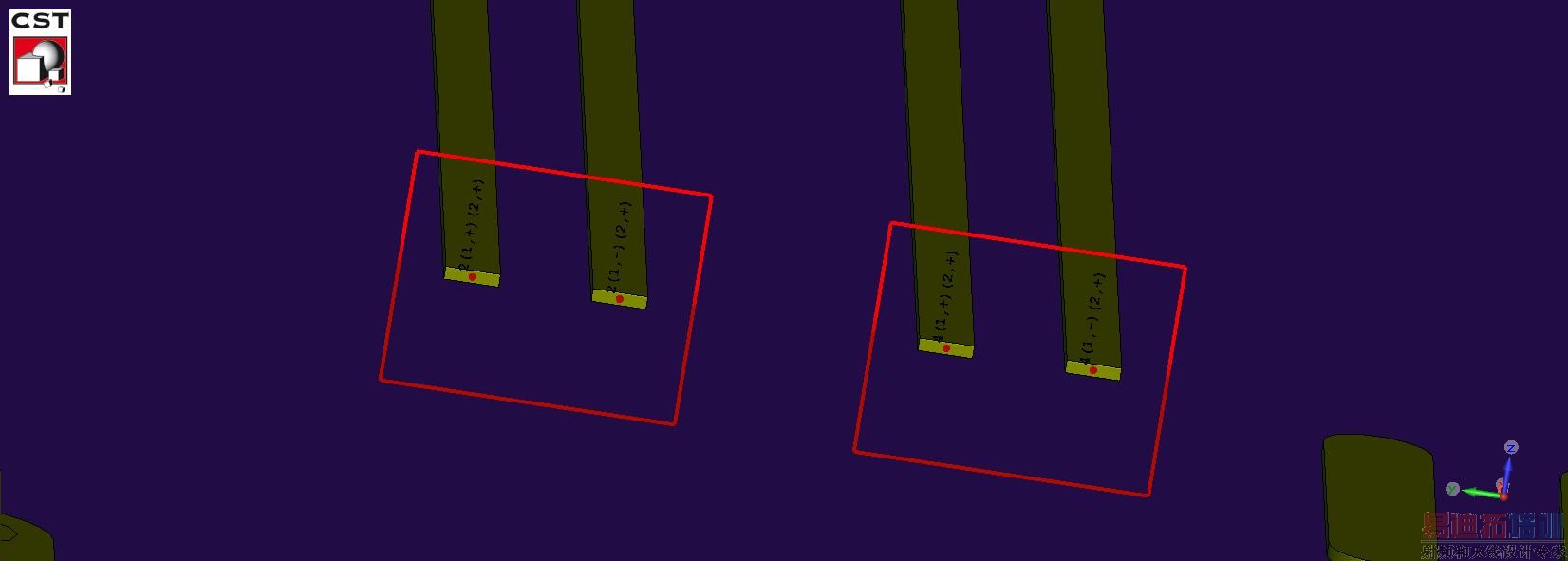

端口2和4只有差分对，没有“地”：
结论和2楼一样。收兵回营！
非常感谢hefang大神耐心的讲解！小弟确实对电磁兼容仿真这一块有很多不懂，以前没接触过，现在正在学，还希望能在以后的仿真路上您能多多指点！！不甚感激啊！
这块板子的边界应该怎么设置啦？我参看一些例子似乎对这类问题是这样设置的！
还有我用这块板仿时钟信号线的辐射，端口设置正确吗？激励用的离散端口S参数，负载加的50欧电阻。附件也在上边的第二个压缩包。还请hefang指教，谢谢啊！
另外，请hefang大神给点建议，如何能快速入门基于CST的板级电磁兼容仿真？需要补充哪些方面的知识？我需要看些什么书籍啦？谢谢！
