CST MWS仿真结果跟hfss不一样

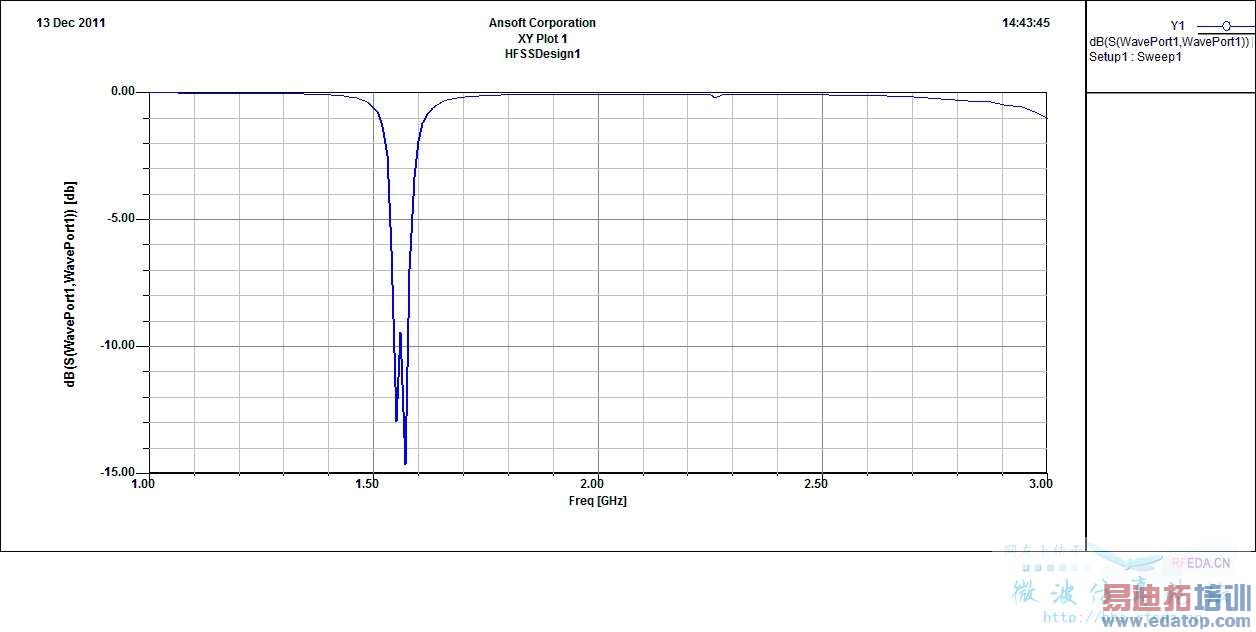

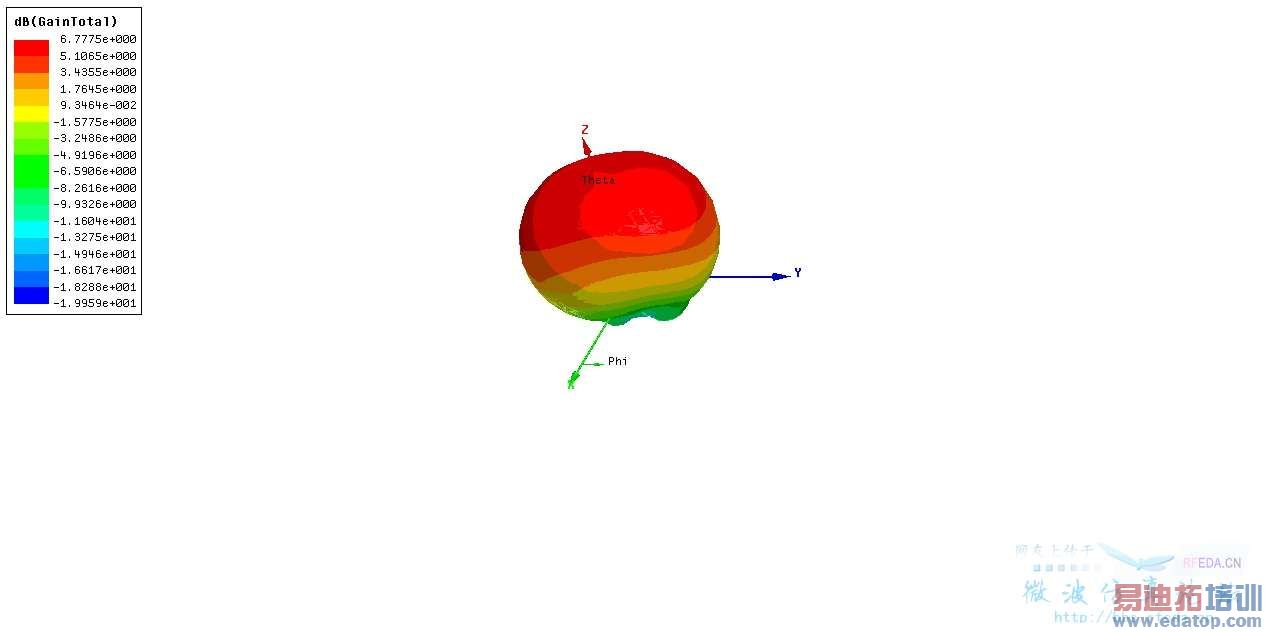

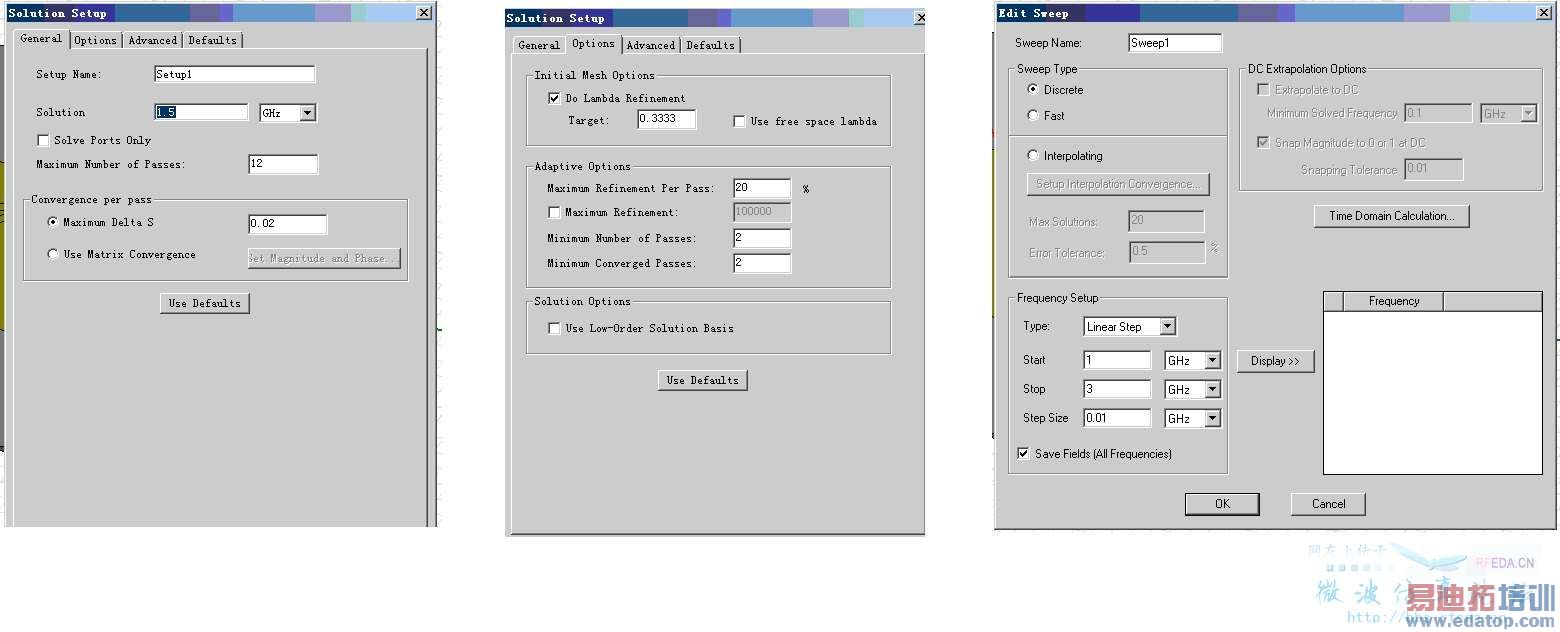

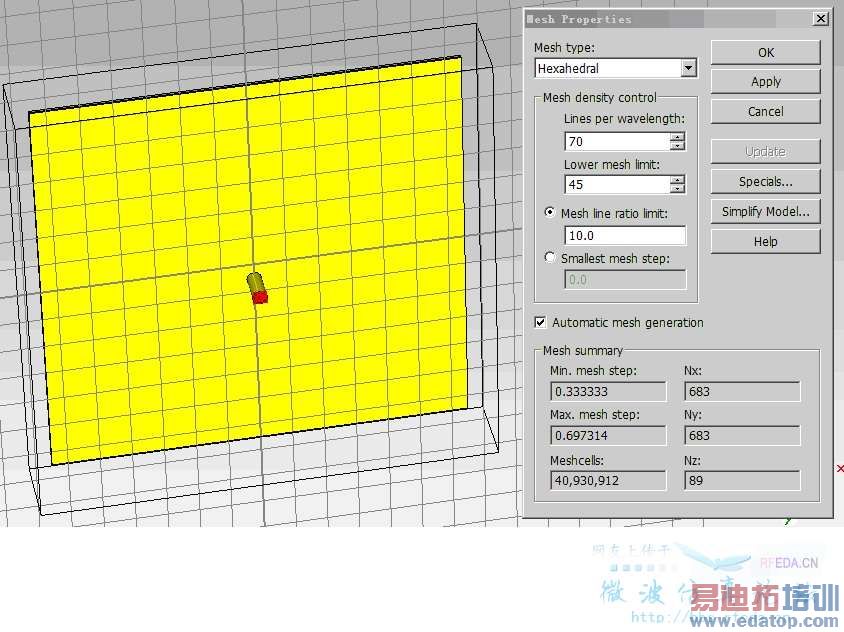

这么密的初始网格，再加上自适应加密仿真，仿真过程未出现警告，为何结果就是跟hfss不一样，个人感觉CST仿真的S11可能较hfss可信，因为hfss仿真时求解中心频率一变S11变化很大（fast sweep），但方向图可能hfss仿真准一些，cst仿真的方向图都分裂了，而且不在天线顶部。
对于一个仿真新手来说，两种软件结果对不上，确实是一个打击啊。

•












  •
    •

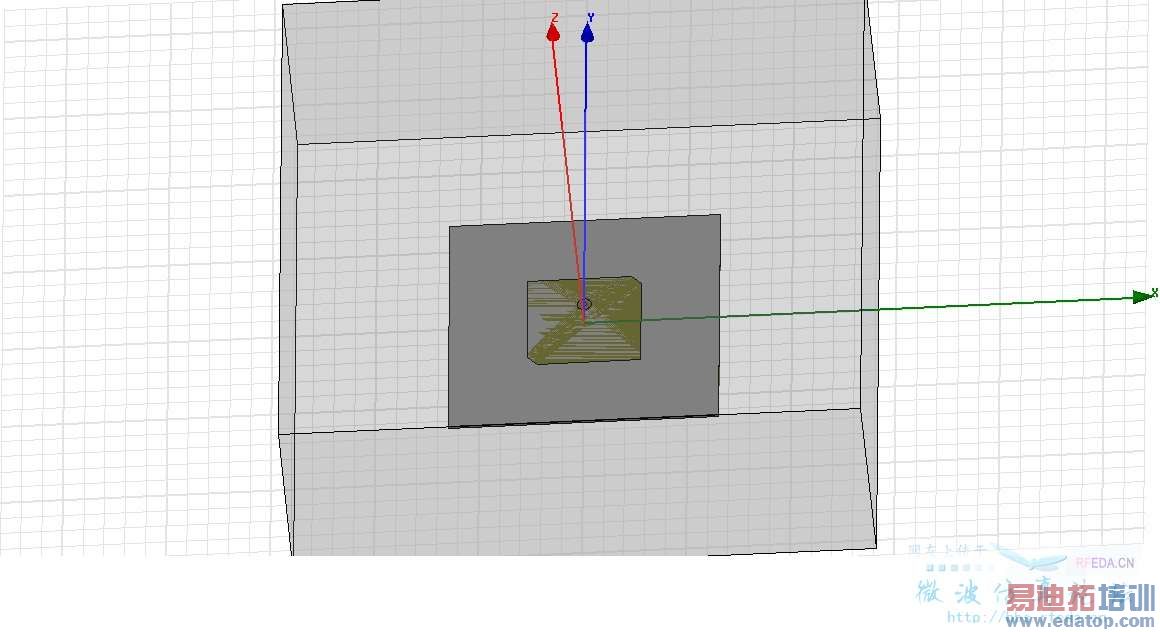

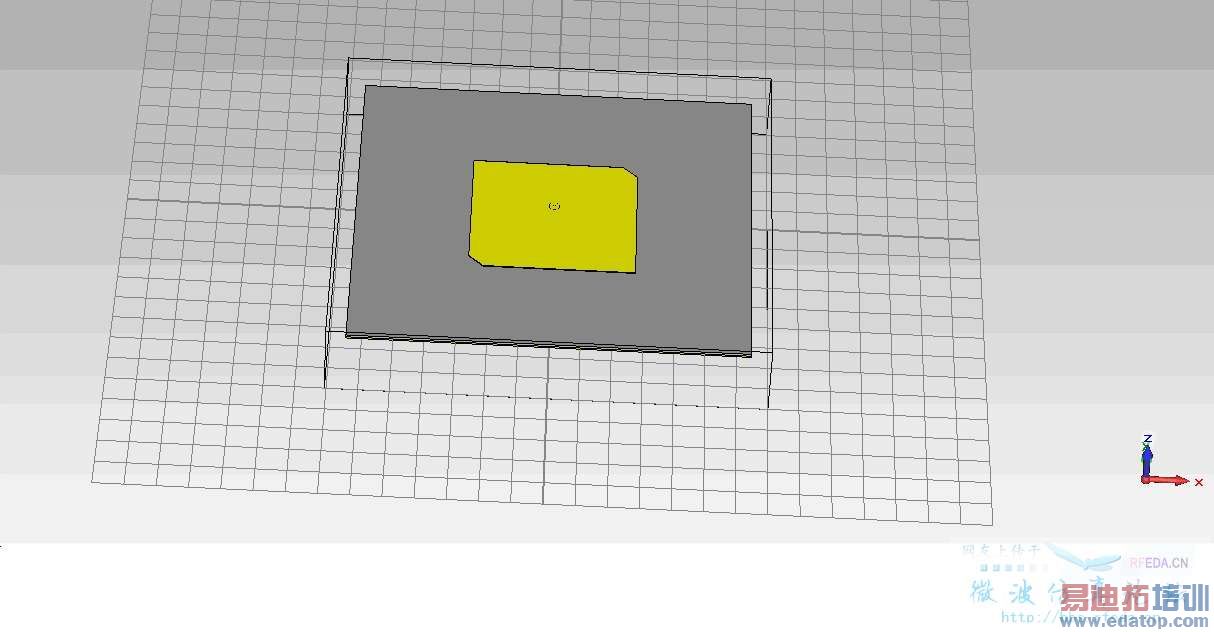

      cst2010和hfss10模型

      •




        来学习一下

        看不到模型，我也无能为力啊。

        模型在2楼啊，帮我看看吧，EDATOP大人

        archive过，然后zipped处理，发在这里不知道行不行，我也不知道怎么发到模型区。

        如果我没有理解错的话，楼主你现在并没有一个“准确”的已知结果，是吗？
        你的模型仿真出来就应该是这个样子，1.5 GHz的方向图也就是这样。

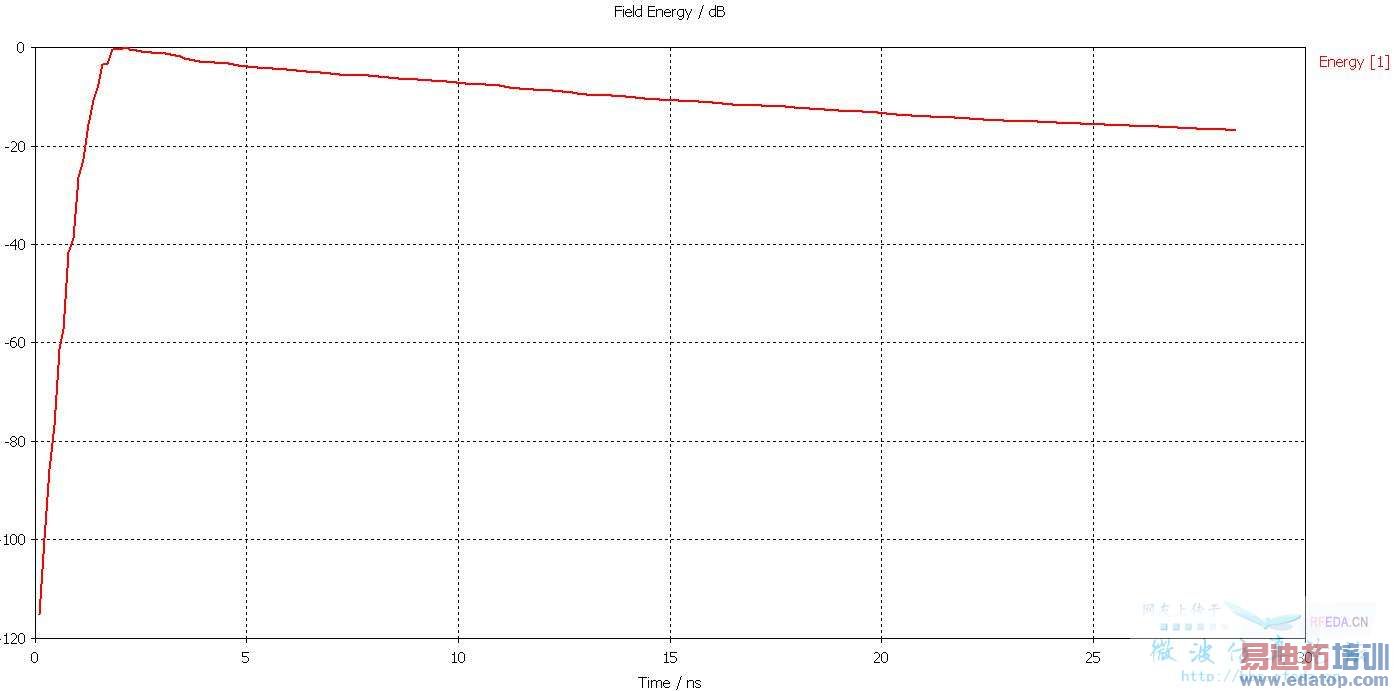

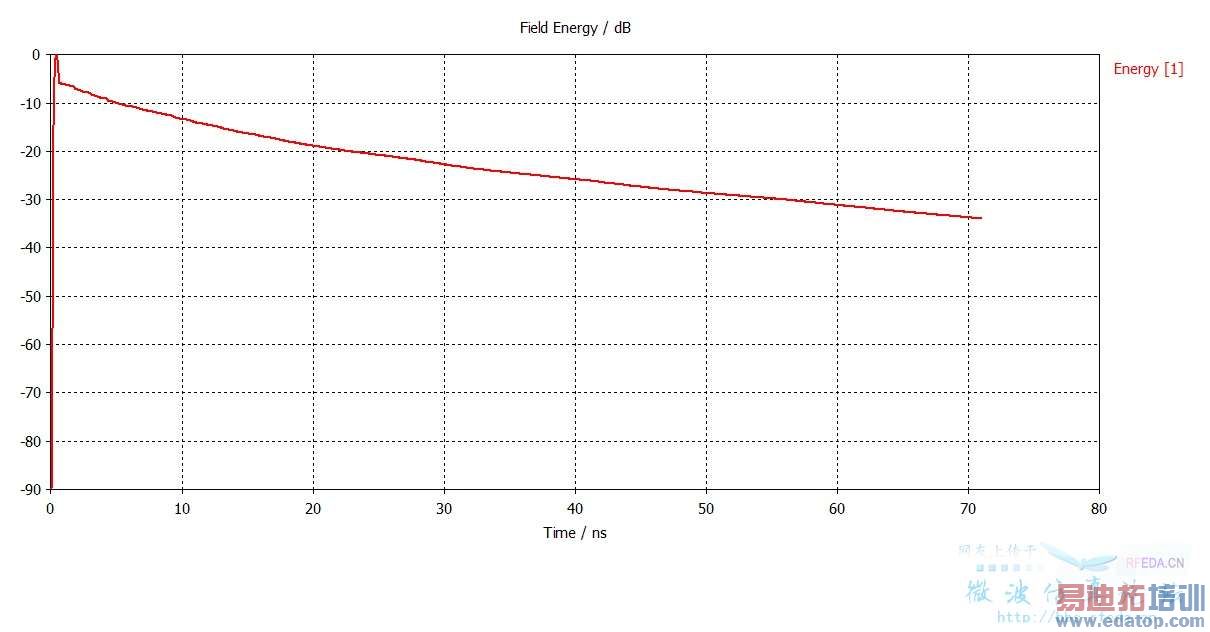

        这个模型个人觉得不需要用到这么多的网格，模型的关键点在于能量的耗散速度非常慢：

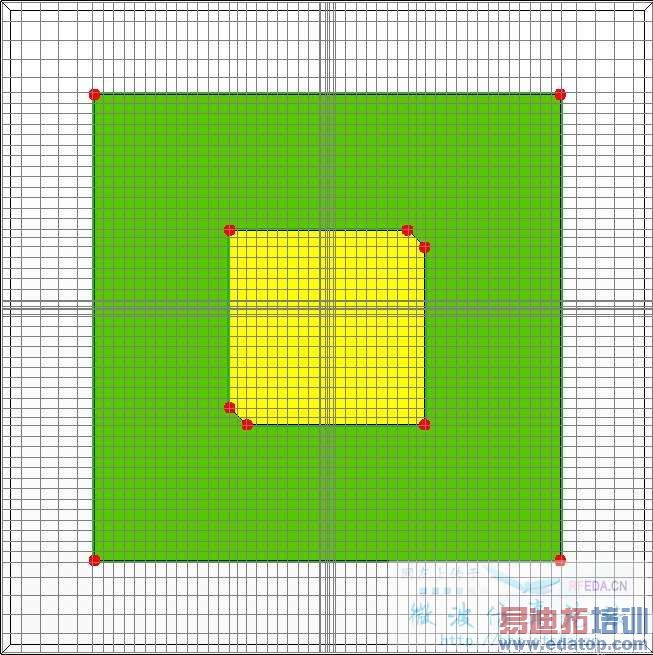

        把Global Mesh Properties重新设置为10、10、10，取消metal edge refinement factor，Open add space边界设置为1.5 GHz，网格数为54000，Minimum mesh step为1。

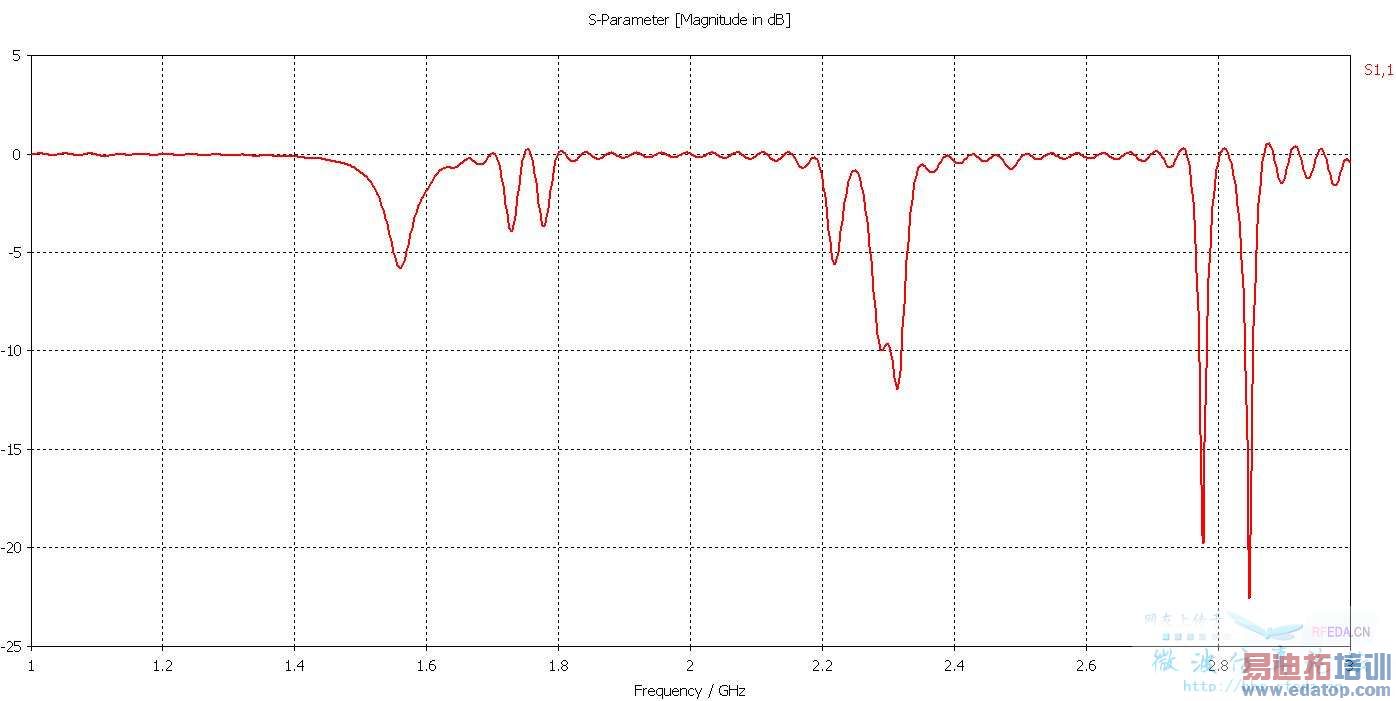

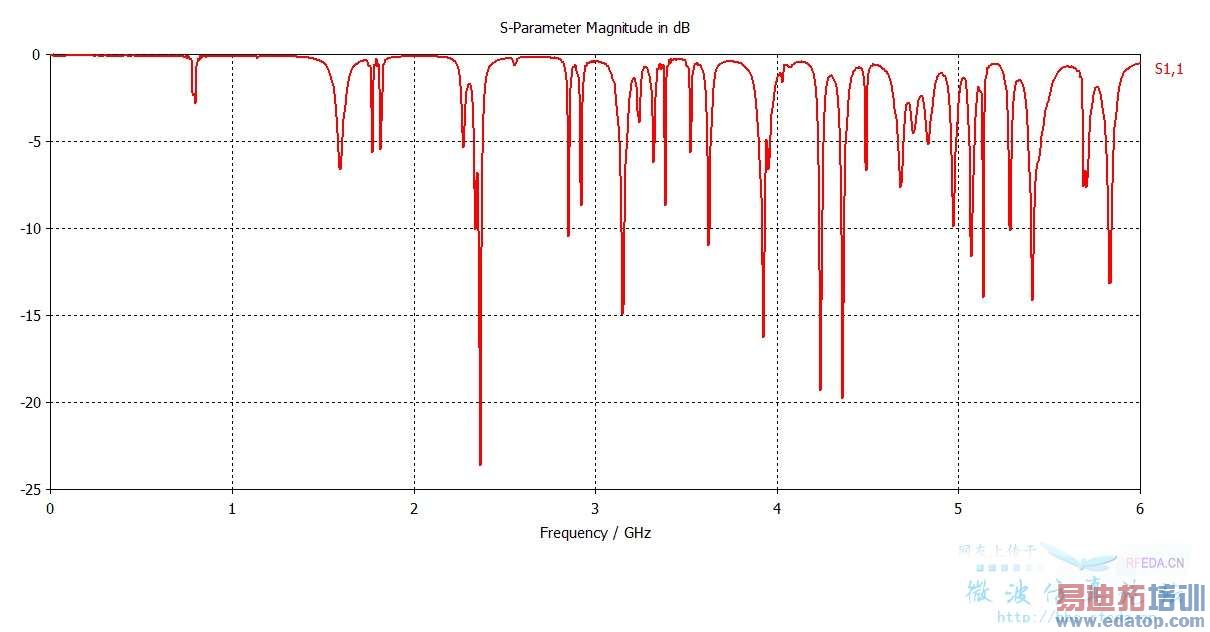

        1-3 GHz的S11：




        使用AR-Filter得到的S11：

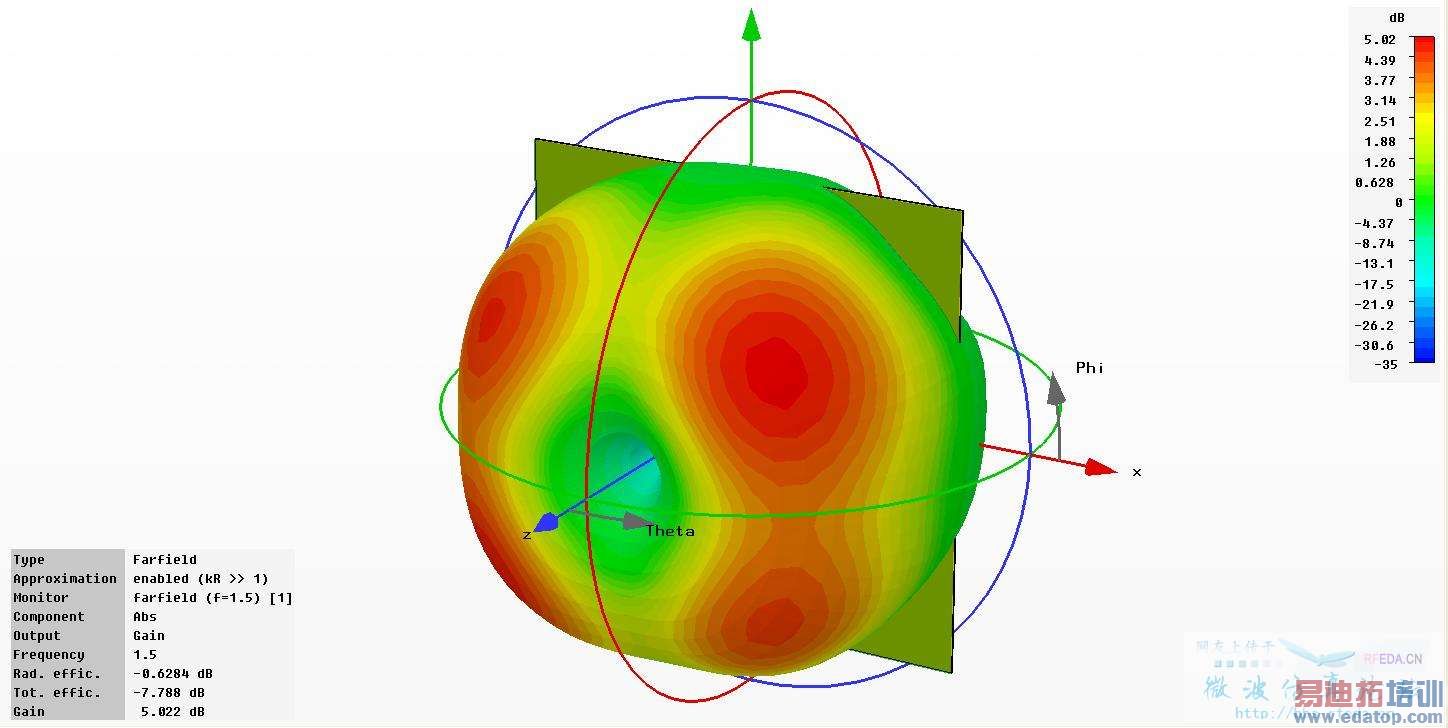

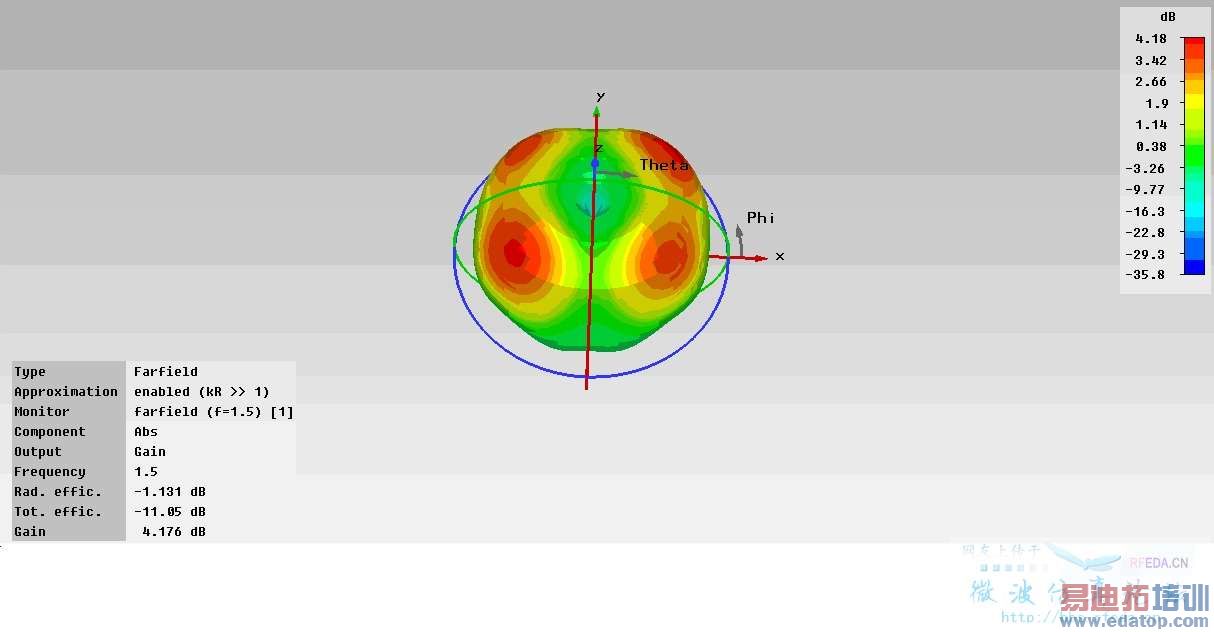

        1.5 GHz的远场Gain (IEEE)：




        按照楼主的模型，仿真出来就应该是这个样子了。楼主需要确定HFSS的准确性，才能继续讨论这两者是否需要一致的问题。

        真心感谢EDATOP大人！
        是的，我现在并没有一个“准确”的已知结果。
        下一步再考虑一下hfss的准确性看看。

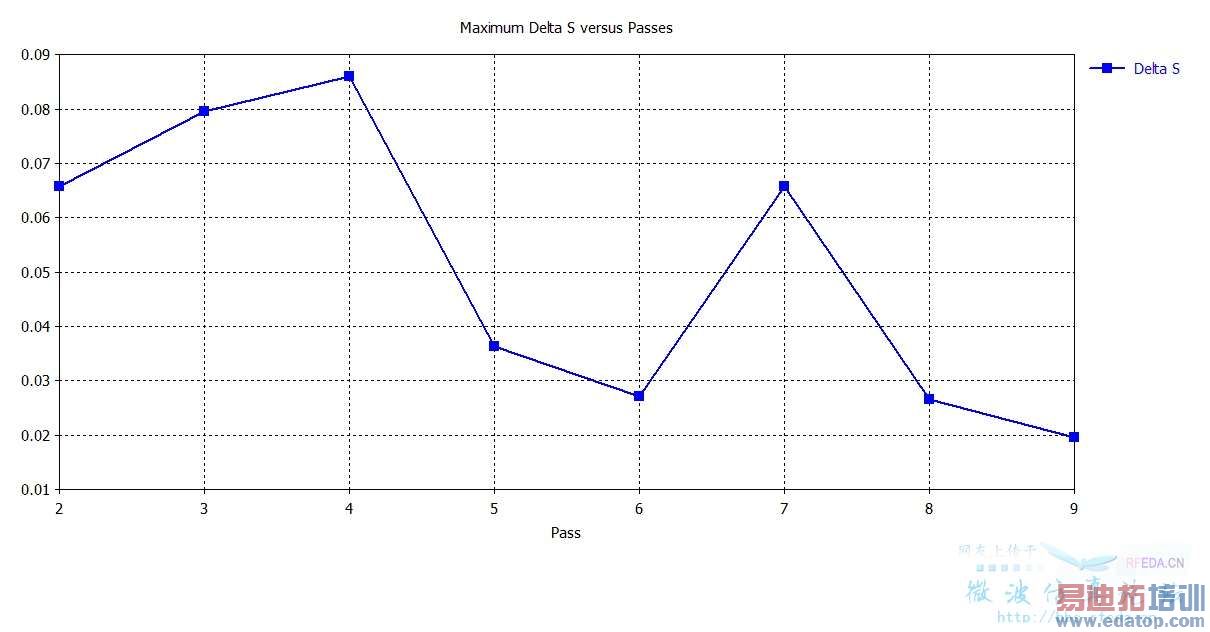

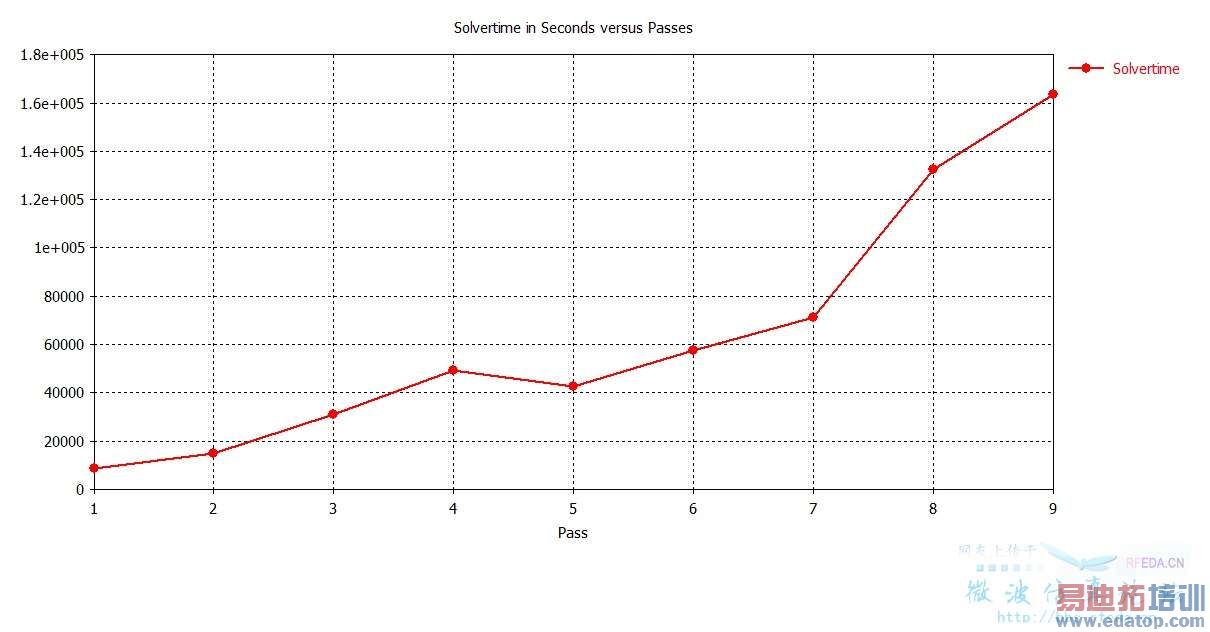

        你好，请问一下你那个自适应求解时间的图还有DeltaS的图是怎么画的？能否短信我一下？谢谢。
