如何用CST看天线的近场？
来源：edatop
更新时间：2024-07-05
阅读：

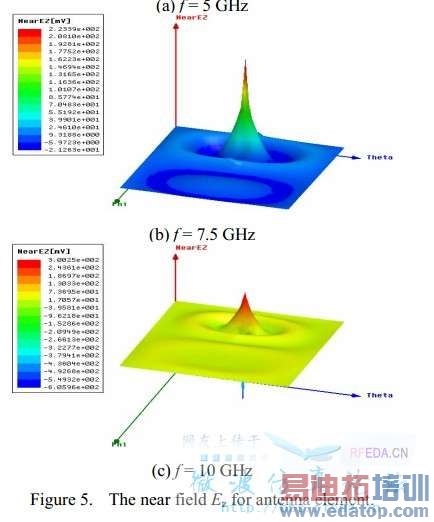

在一篇论文看到如下的描述
这是用HFSS得到的，请问大神如何用CST看到如上图所示的效果
近场用monitor里的E看
请按如下步骤操作即可得到楼主需要的图 而且还可以得到动态的gif哦

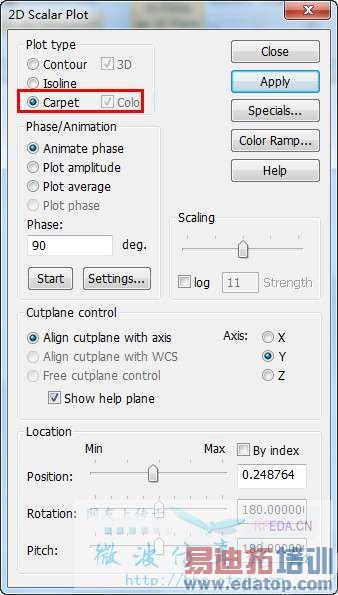

1. 仿真结束后 在2D/3D result中的电场 abs里面 右键选中plor properties（最后一个）
2.在弹出的界面中选中carpet，即可得到楼主需要的图片

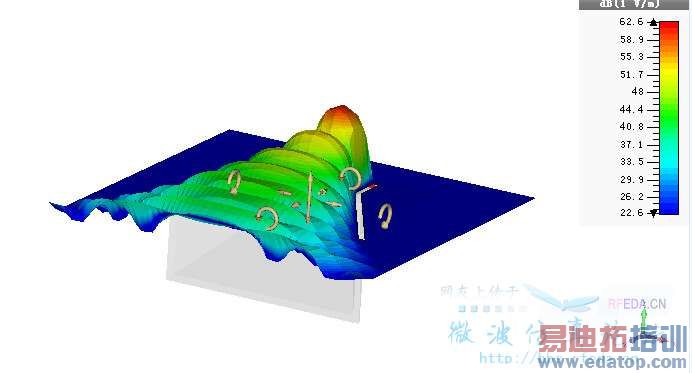

以喇叭天线为例子，得到的图片如下：
我按你说的做的好像看到的只是一个面呢
什么叫只是一个面
因为单位的问题,后来我把单位改为dB就好了
