想构建一个三维结构的双臂螺旋天线，上下底面的半径不同，在construct里面的coils没有找到合适的自带结构，求助各位大神啊
你是要建立这样的螺旋线么？

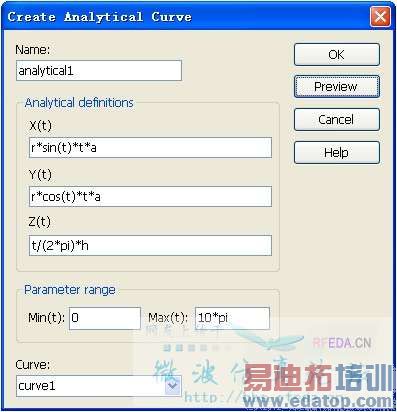

如果是的话，可以使用CST中的解析线进行建立，表达式如下：
其中r是螺旋线的初始半径，a是螺旋线增大的系数，h是螺旋线的螺距
t的范围是0-10×pi，表明螺旋线共有5圈
啊啊啊，大神，你太强大了。。。多谢多谢。。。还有一个问题噢，那我想构建一个这样的双臂螺旋结构，可是CST里面自带的cover planar curve没法儿覆盖曲面。。。。再次谢谢大神，帮大忙了
画一条这样的螺旋线，然后再画一个圆弧，让这个螺旋线绕着圆弧旋转一下。。。你明白了么。。
额。。。那个螺旋线选装不是只能基于一个点或者自身么？求指导
还有旋转了以后还只是线呀。。。怎么构成螺旋天线的双臂呢。。。
