关于CST CS 2013中CABLE的两个问题（场线耦合）

我曾用2011中cable研究场线耦合，完全一样的模型，用T和TLM求解得到的结果相差较大。曾发帖求教未果。
       近日用2013尝试探索前述模型，遇到两个问题：1、用uni-direction生成2D，再用TLM或T计算，总弹出一个“Circuit co-simulation: No excitation source defined.”，而实际上我加了平面波激励；2、用bi-direction生成2D，我自定义了signal1（双指数脉冲），用TLM计算，软件只认default为TLM激励，且在default后面自动添加（TLM），无法实现我自定义波形激励。

恳请对2013版cable感兴趣的或资深专家帮我答疑解惑，谢谢你！

T和TLM差别巨大，如果都是默认激励，都是时域，差别确实会很大，因为激励源本身不同，一个是高斯，一个是delta脉冲。但是频域结果理应一致。

对于2013版bi和uni的问题，我等会试试。

你说的两个问题，我的理解是，uni加了平面波压根不能仿真，bi能仿真但是不能使用自定义激励？

BTW，TLM不能用自定义激励的事儿，貌似是真的。。。

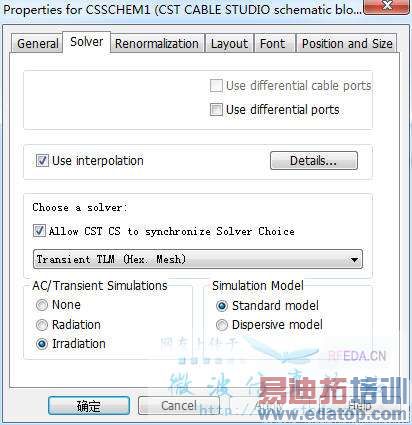

初步判断是这个地方没有设置对。


那个不能设置自定义信号的问题，我今天试了一下，如果是进行了use as reference操作，是可以自定义的。


先讨论你说的第一句。我用2011时，T和TLM都设定了自定义激励也就是双指数脉冲，出来的结果明显能看到是双指数激励得到的，怎么会“激励源本身不同”？   请您解释

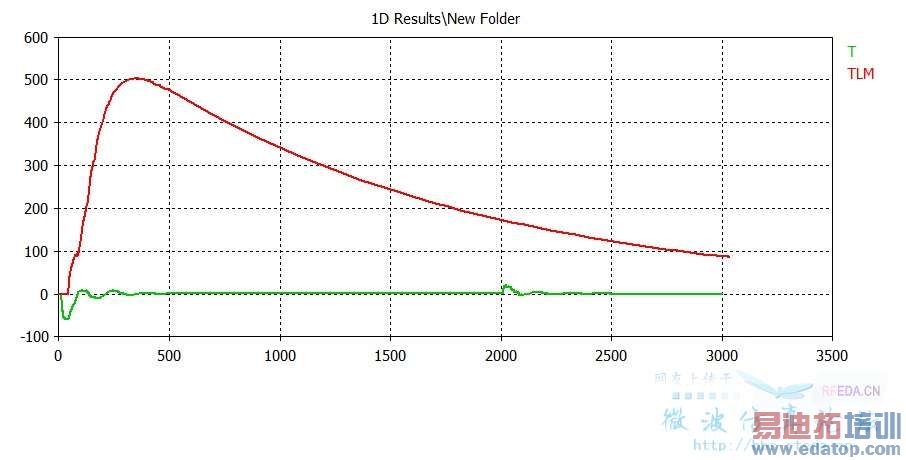

对于第一个问题，我之前的帖子有同志回复说，他把我的例子用两种算法运行，得到图像很类似。但我反复试都没有得到他的结果。附他运行的结果和我运行的结果

注意看我的回复，我说的如果是使用默认激励，ok？

初步判断是你的双指函数激励没有激励起来，所以你要关注一下你实际参与仿真的激励源波形到底对不对。

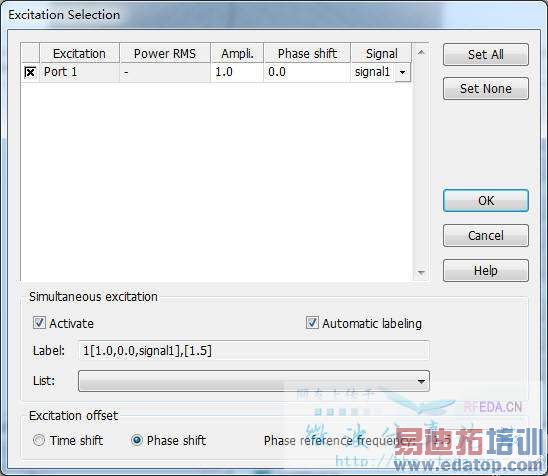

除了use as reference外，在求解器的excitation selection中，也改一下。

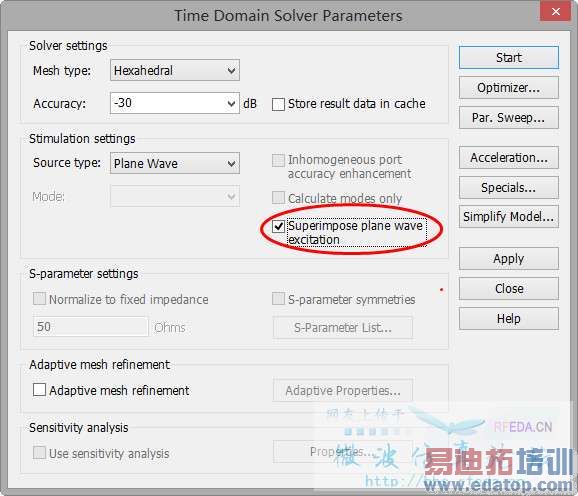

问题1的原因如下图，否漏打勾这一项：


问题2的确是没有将signal1设置为Use as Reference 。

感谢lantianyi不厌其烦地为我解答这些纷繁的问题！

提示无激励源的问题解决方法确实是选中superimpose plane wave！
