CST MWS對場圖與S參數有些困惑
来源：
更新时间：2024-07-25
阅读：
小弟用field monitor的設定看仿真後的波導場圖
發現在能量場幾乎集中在波導前端的情形下 S21參數卻沒有那麼小
S21參數是代表光波穿透的能量比? 為何能量場圖看似幾乎沒出現在波導後端
仍然有不小的S21呢? 困惑好久 盼有好心人解惑 感謝!
能配图解释一下吗？模型是什么样的？能量场是什么样的？S21是什么样的？
你认为“正确”的能量场和S21应该是什么样的？

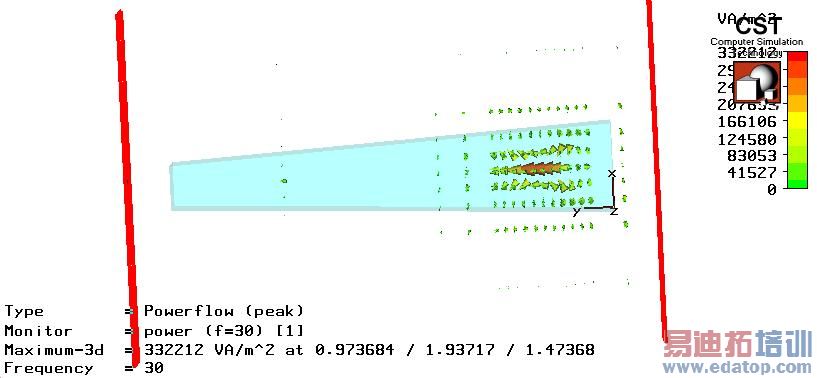

在前段頻率的場圖

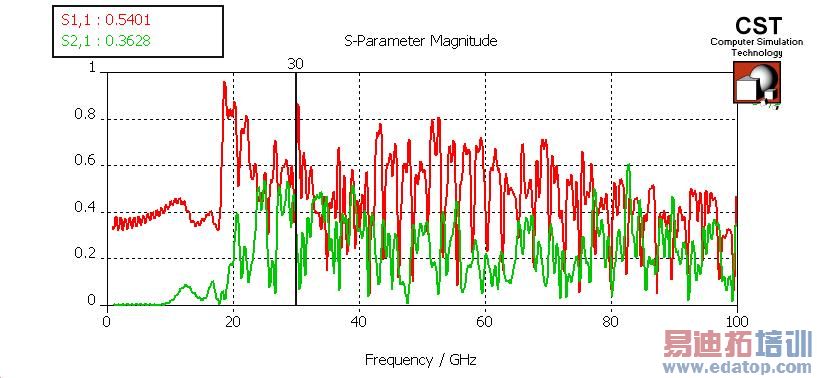

對應之S11 S21左上角有S11 S21值

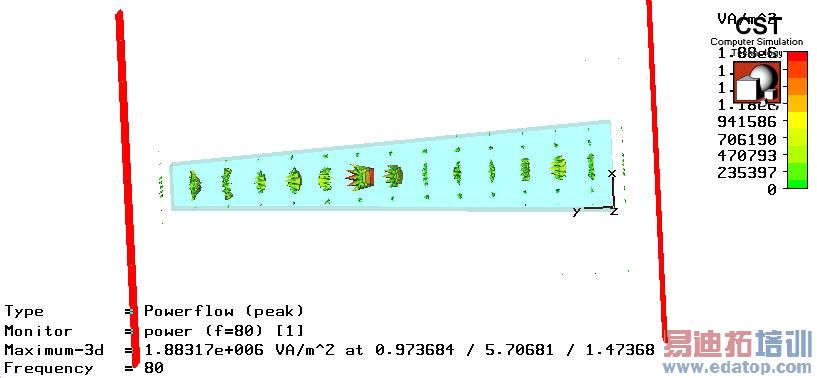

後段高頻的場圖
明顯看到高頻的場圖能分布在整段波導中低頻只集中在前段
但是兩者S21 的值卻差不多 我認為S21的趨勢應該由低慢慢分布到高
但是仿真結果低頻處的S21與高頻處的並無明顯差異
對應之S11 S21左上角有S11 S21值
後段高頻的場圖
