CST 仿真天线输入10MHZ周期矩形波信号
来源：edatop
更新时间：2024-07-10
阅读：

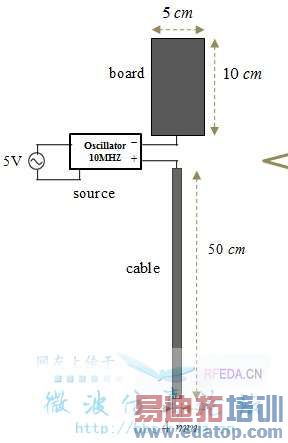

CST仿真天线的EMI， 天线结构如下图（1）所示：

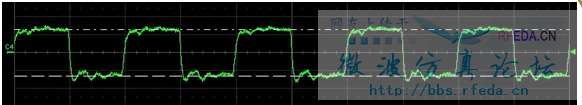

中间的信号源是一个10MHZ的振荡器产生的周期信号，如下图（2）所示：（10MHZ， 50% ， t_rise=t_fall=6ns）
这在CST中 仿真天线模型的 10MHz-1000MHZ 频率范围内的EMI，设置激励信号时 用discrete port， 请问如何设置10MHZ的周期举行信号？
设置激励信号如图
将你实测的信号导入，txt文件就可以了
10MHZ的信号不应该是0.1us吗？为什么是0.01us?
非常感谢你的回复！
CST 仿真如图激励信号是一个10MHZ的信号。
想要得到10MHZ-1GHz的EMI，是一个不断重复输入的脉冲信号？
还是只能仿真10MHZ这一单一频率的EMC呢？
这个你自己设置,我拿一个别的模型截图的.
如果有实测的结果,生成ASCII文件,.对应时刻的幅度值 ,正如hawk8969大侠说的TXT文件,做激励更好.上图的信号类型选择用户定义导入即可,
直接导入虽然很简单，但是会导致仿真时间很长，如果想要快速仿真
就要先得到探针上的值，然后用端口信号对这个值进行归一化，在乘以这个信号的频谱
能具体说明一下如何对端口映射进行归一化，并乘以信号频谱吗？
探针值/端口电压(电流)×信号电压（电流）的傅立叶变换
