CST MWS里面接地该如何设置？
来源：edatop
更新时间：2024-07-07
阅读：

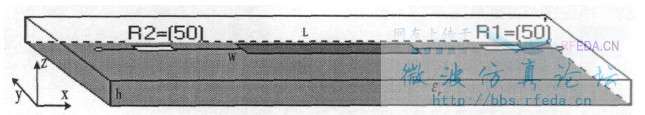

我要建一个这样的微带线模型，微带线的两端接电阻，然后电阻再接地
这是我建的模型 5 ，但是不知道怎么接电阻然后接地，麻烦各位高手指点一下
流程：
1.按键盘上的M键 选择微带线一端边缘的中点
2.再按选面工具 选择接地板 （即模型中：下面的Solid的上表面）

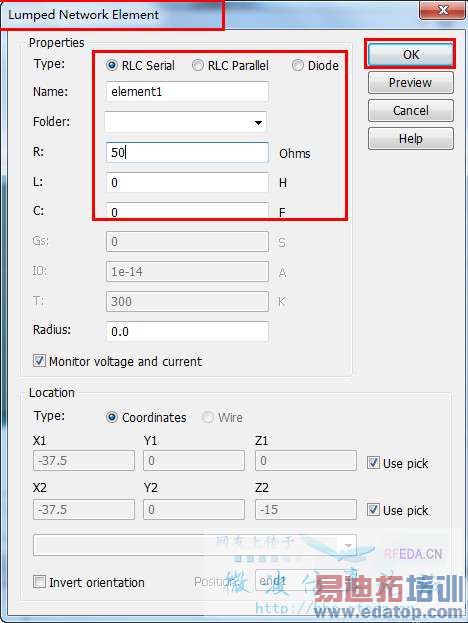

3.在找到 Lumped element 点击 出现如下界面：
设置R=50 即可完成设置
另一端同理，不再赘述
谢谢您，但是我还有个疑问，我的模型中两个Solid都是介质板，下面那个不是接地板，这样接到下面那个Solid上对吗？？？
