CST仿真如何获得多端口同时激励的仿真结果

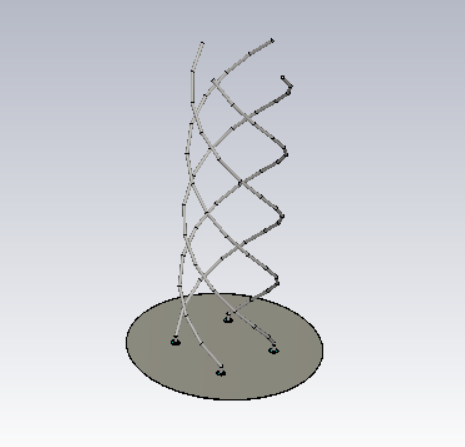

本期文章以四臂螺旋天线仿真为例，介绍三种实现多端口同时激励的仿真方法。

方法1：在Excitation List中设置同时激励。

在求解器设置窗口中打开Excitation List设置对话框，勾选需要激活的端口并设置端口的幅度和相位。

在Excitation type下拉菜单中选择：Simultaneous，设置多端口同时激励。

使用时域求解器进行仿真时，软件只会求解四个端口同时激励的结果，并不会对每个端口之一激励。

方法2：通过Combime Results合并结果。

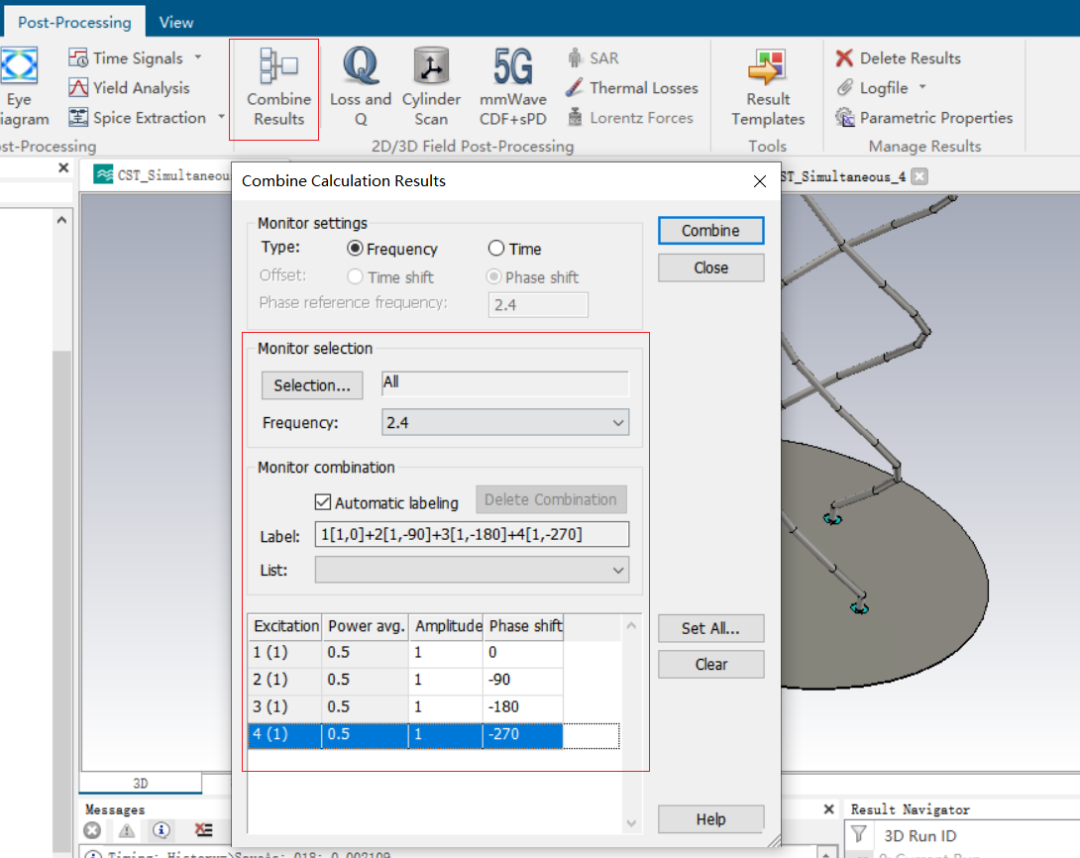

All Port Simulation计算完成后，点击Combime Results图标设置不同端口激励的幅度和相位，点击Combine按钮快速完成结果合并。

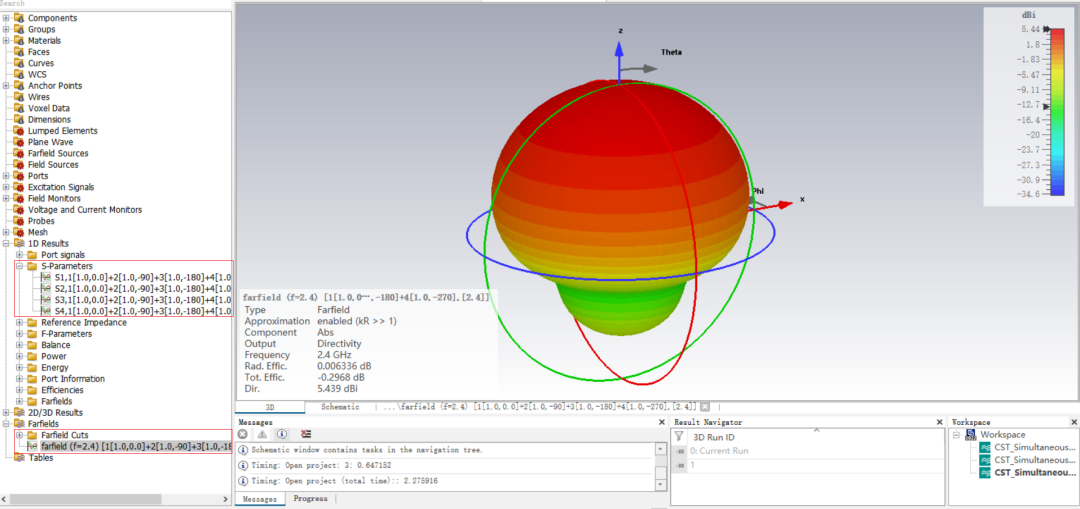

进行All Port Simulation计算之后，通过Combime Results合并结果不需要再次运行仿真。

方法3：在Schematic中通过AC Combine实现同时激励。

All Port Simulation计算完成后，切换到Schematic中添加功分器、移相器，搭建电路如下图：

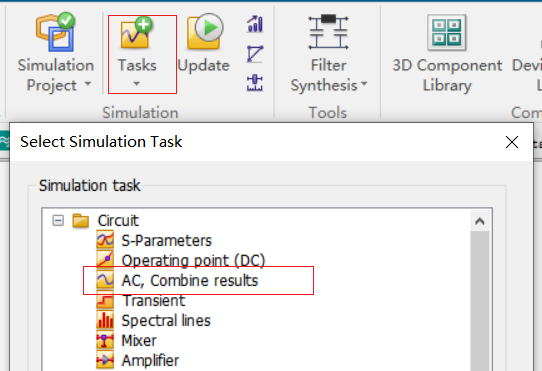

添加AC, Combine results 任务：

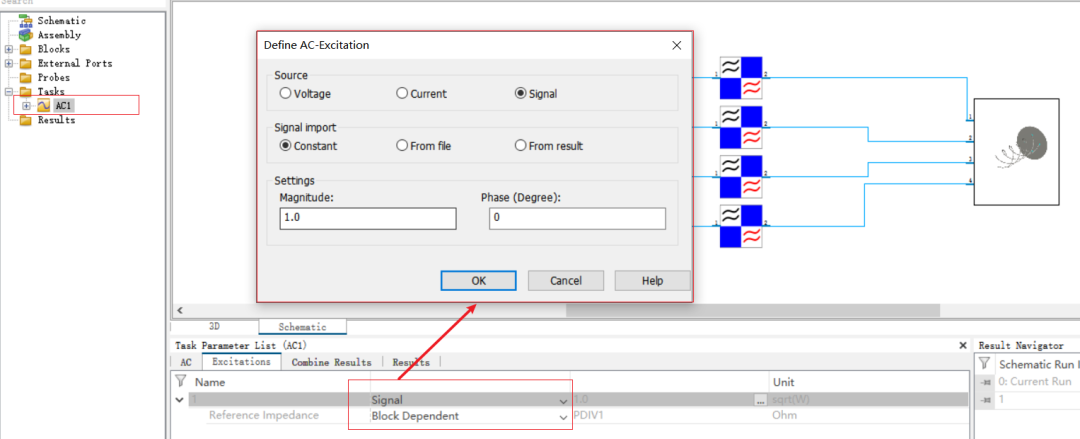

设置端口激励：

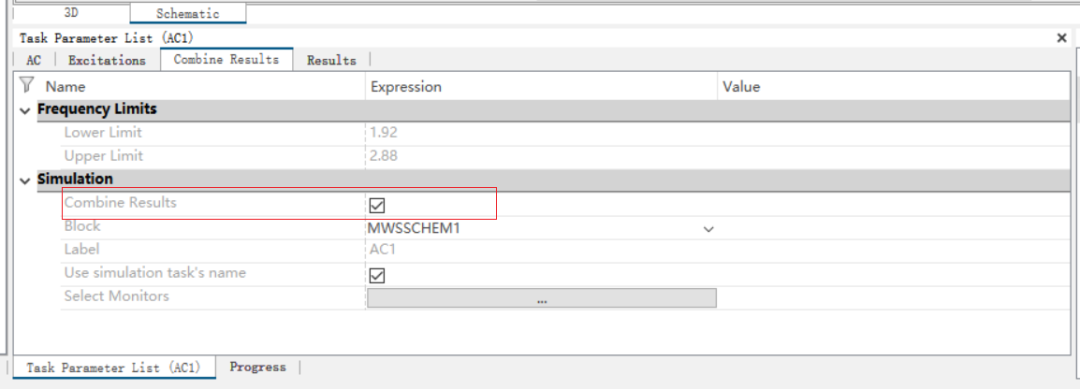

开启Combine Results：

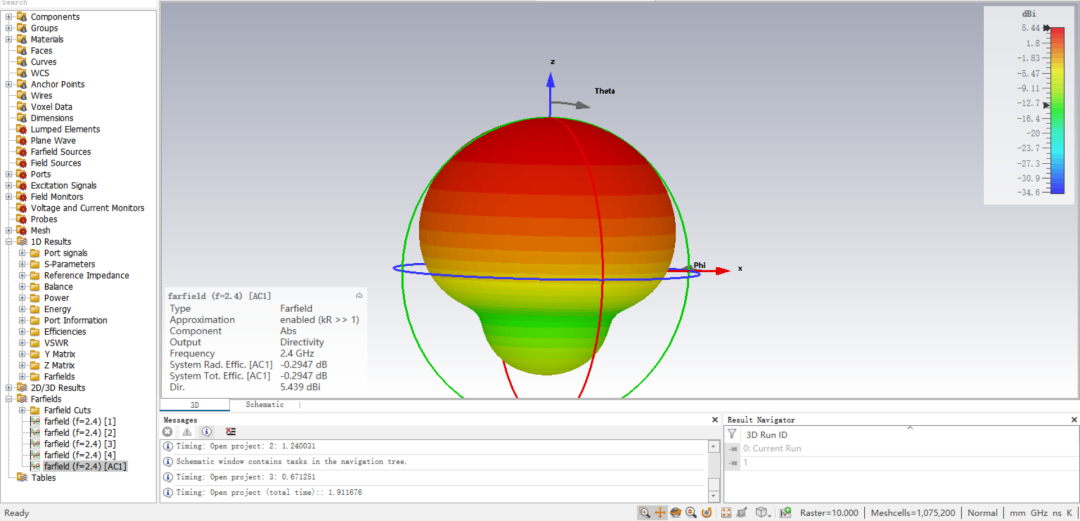

点击Update图标更新仿真任务。计算完成后切换回3D界面，远场结果中带有AC后缀的就是电路合成后的结果。

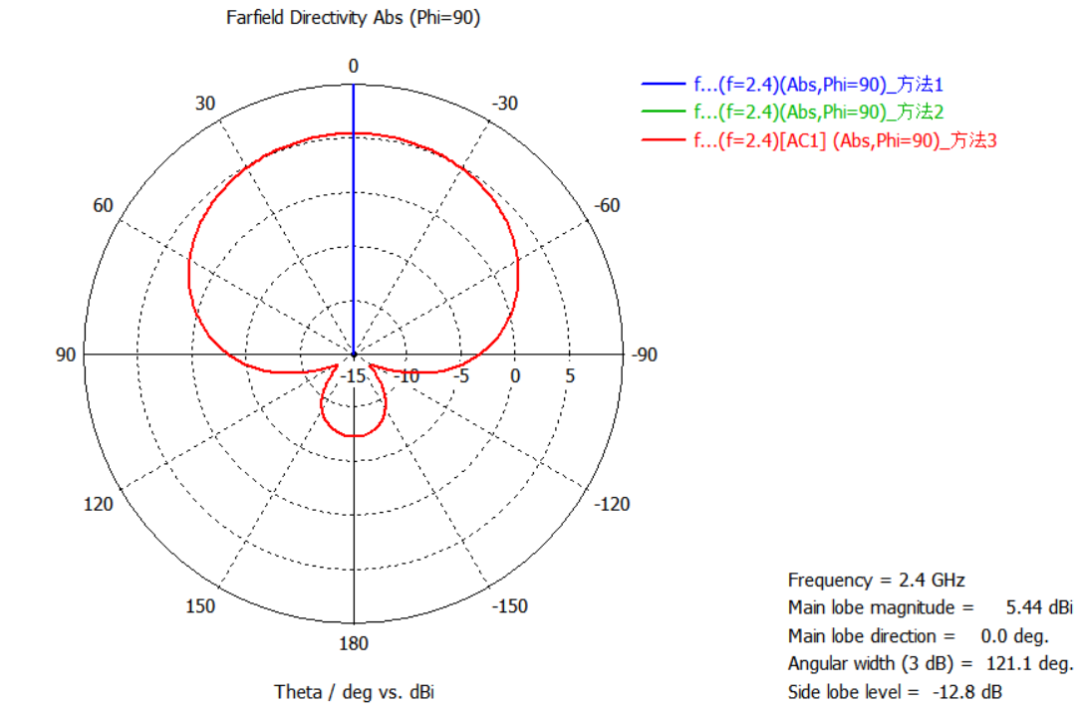

将三种方式得到的仿真结果拷贝到同一个文件夹对比仿真结果，可见三种方式都可以得到一致的结果。

最后，简单总结一下：

1、在Excitation List中设置同时激励，时域求解器只会求解四个端口同时激励的结果，并不会对每个端口之一激励。

2、All Port Simulation计算完成之后，通过Combime Results合并结果不需要再次运行仿真。

3、在Schematic中添加功分器和移相器可以灵活地搭建各种电路结构，通过AC Combine实现同时激励。

4、三种方式可以得到一致的结果。
