CST中共形天线仿真出错

来源：edatop 更新时间：2024-07-09 阅读：

CST中仿真共形天线总是有警告，最后的也跑不出结果，模型很简单，就是一个矩形微带天线，我将它贴在一个大的圆柱上面，完成一般的设定（和非共形时相同的设置

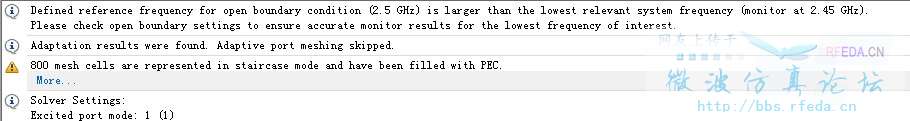

跑的时候出现警告

点击“More”出现的帮助文档中这样解释：
"xxx" mesh cells are represented in staircase mode and have been filled with PEC/PTC.
"yyy" mesh faces are represented in staircase mode and have been filled with PEC/PTC.
Depending on the chosen hexahedral solver this warning might appear. It means that within a mesh cell or a mesh face a certain geometrical configuration cannot be used to run the solver correctly. Therefore these cells or cell faces are filled with PEC or PTC depending on the chosen problem type. However, in many cases these filled cells do not influence the simulation results significantly. The staircase based cells can be seen in the mesh view.
Solution: Please make sure that the mesh is not too coarse at locations where the staircase based cells appear.
Depending on the chosen problem type, please activate the "Use TST cells" checkbox if provided in the "Mesh Properties - Hexahderal->Specials...->Advanced" dialog box.

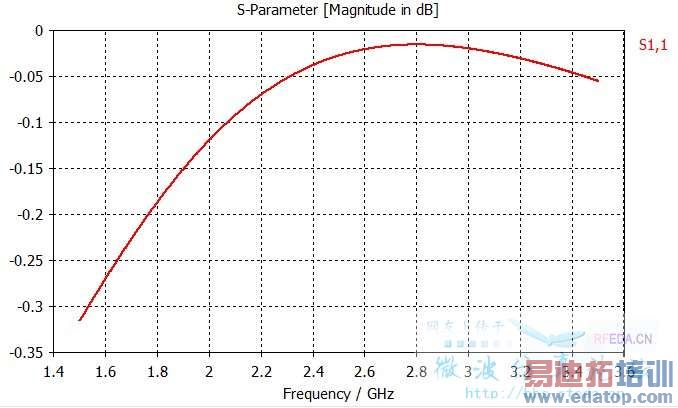

我按照Solution的方法，将Use TST cell选中，还是会有警告，自然结果也不可能对了：
所以我就想请教，大家在仿真共形天线的时候有没有什么要注意的地方，因为我在HFSS中仿真共形天线没有任何问题，不知道CST中有没有哪边设置的有问题

“还是会有警告，自然结果也不可能对了”……

为什么？结果是否正确和是否有警告信息没有必然的逻辑关系。

你看跑出来的S11就知道肯定不对了

我知道啊，上面说不会影响结果的，但是问题还是存在啊，解决问题才是王道，你会吗

并不是所有人随时都可以看你的文件，如果自己不能描述清楚的话别人就会很难理解你自己的描述。

楼主的模型导入的时候就有提示……：

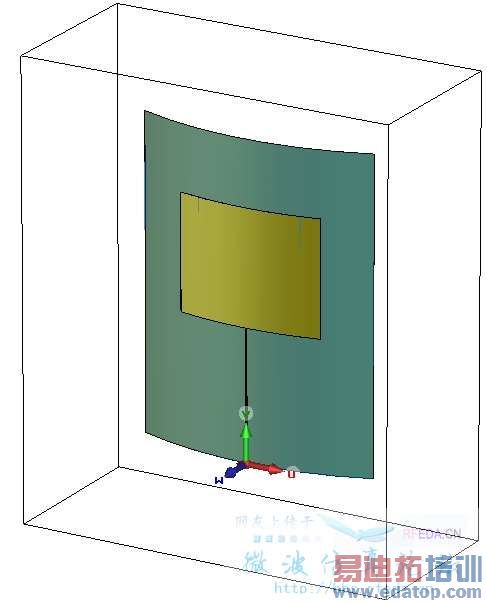

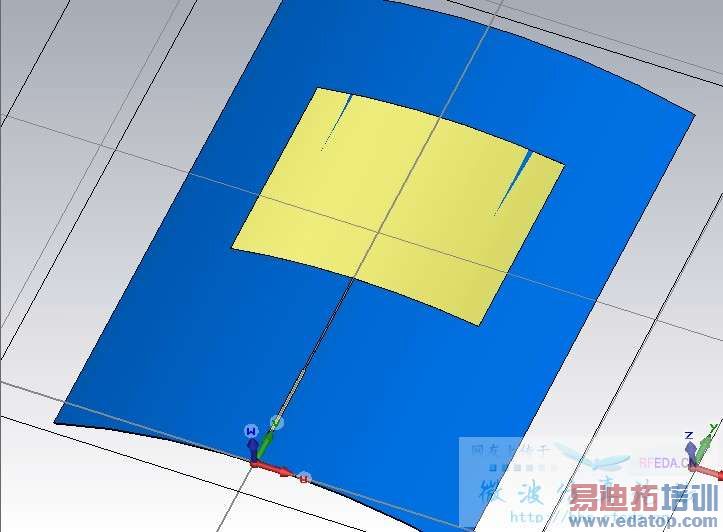

确定之后可以看到模型：

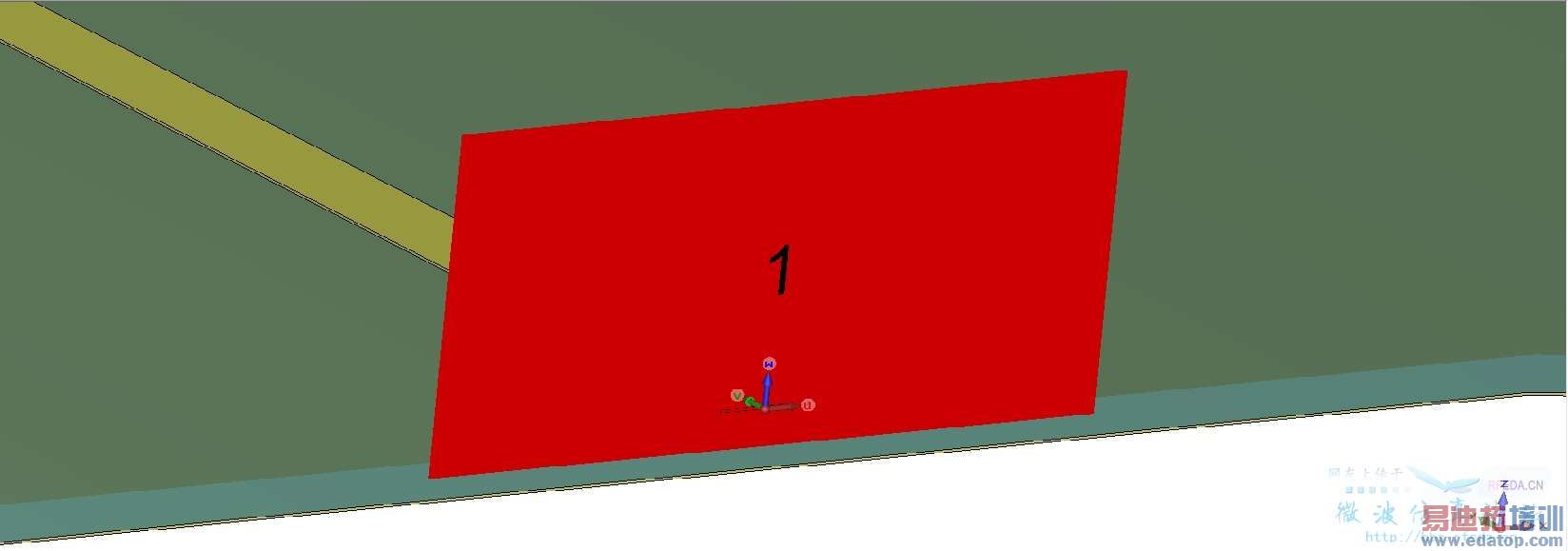

在History list里把“删除component 1”之后的操作删除，端口1：

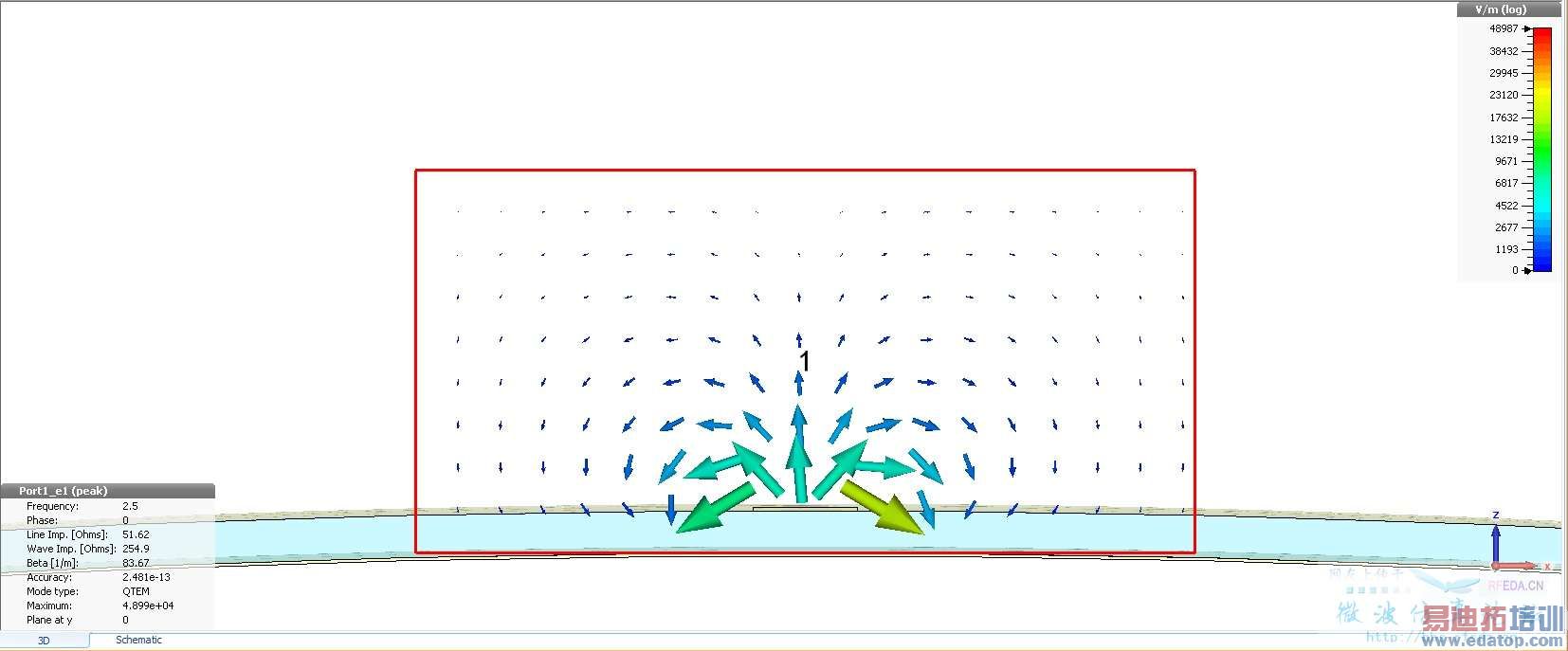

按照楼主的设置运行仿真，端口模式：

得到的警告信息：

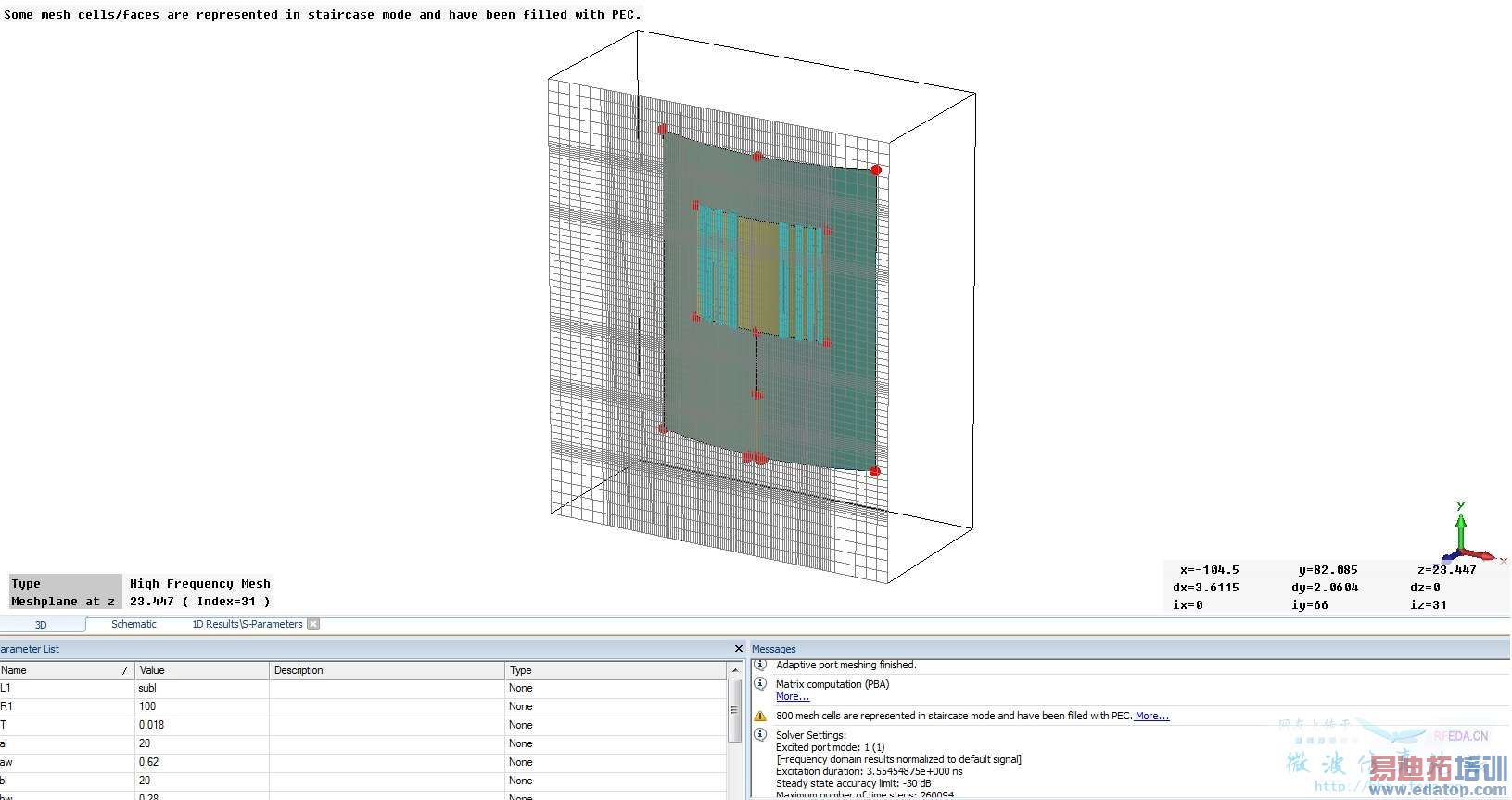

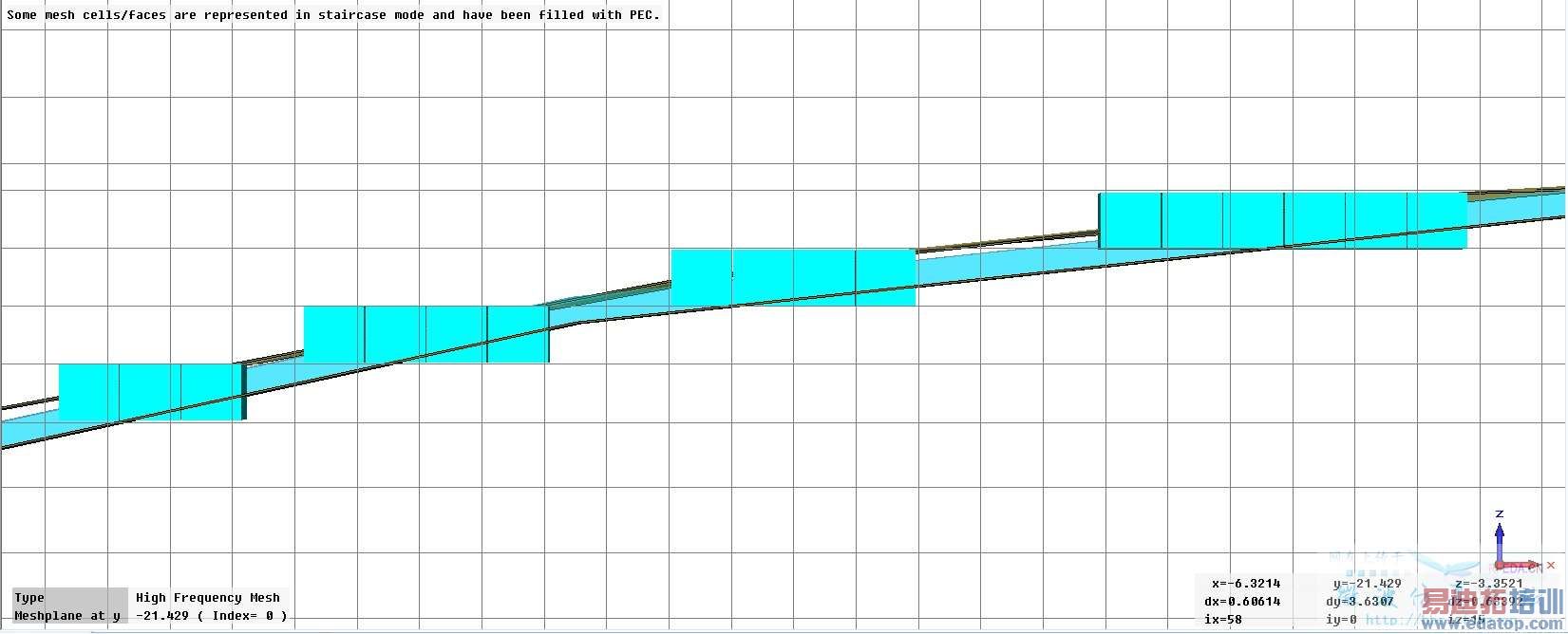

放大staircase的地方，从网格视图判断转换的PEC把天线和地短路了：

这个应该是S参数不正确的真正原因。

调整一下参数，仿真频率范围调整为2-3 GHz，设置YZ面为对称面，取消所有global mesh properties的参数。出现staircase的情况绝大多数都是因为模型是弯曲/曲线/渐变/倾斜结构，对此除了增加网格之外没有什么其它的办法。更何况楼主模型里天线结构并没有贴在substrate上，如果网格不能划分得非常细致的话一定会出现staircase。

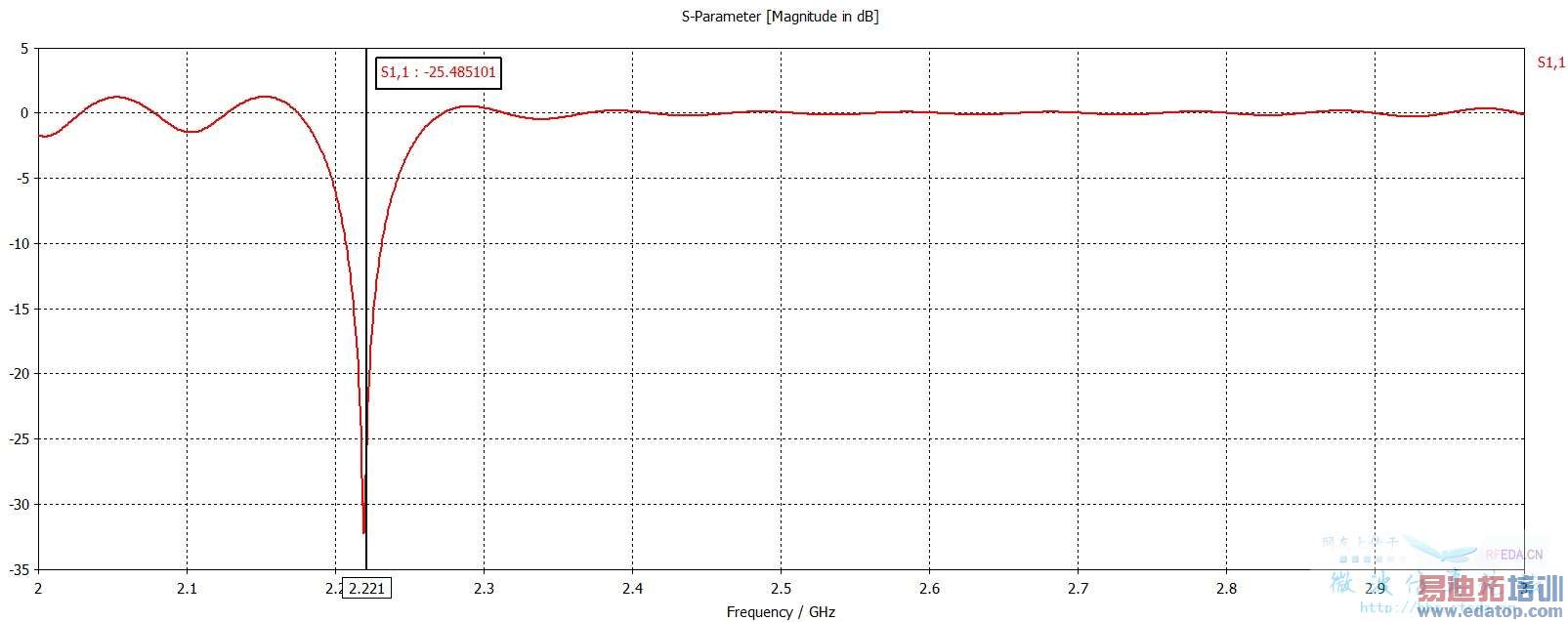

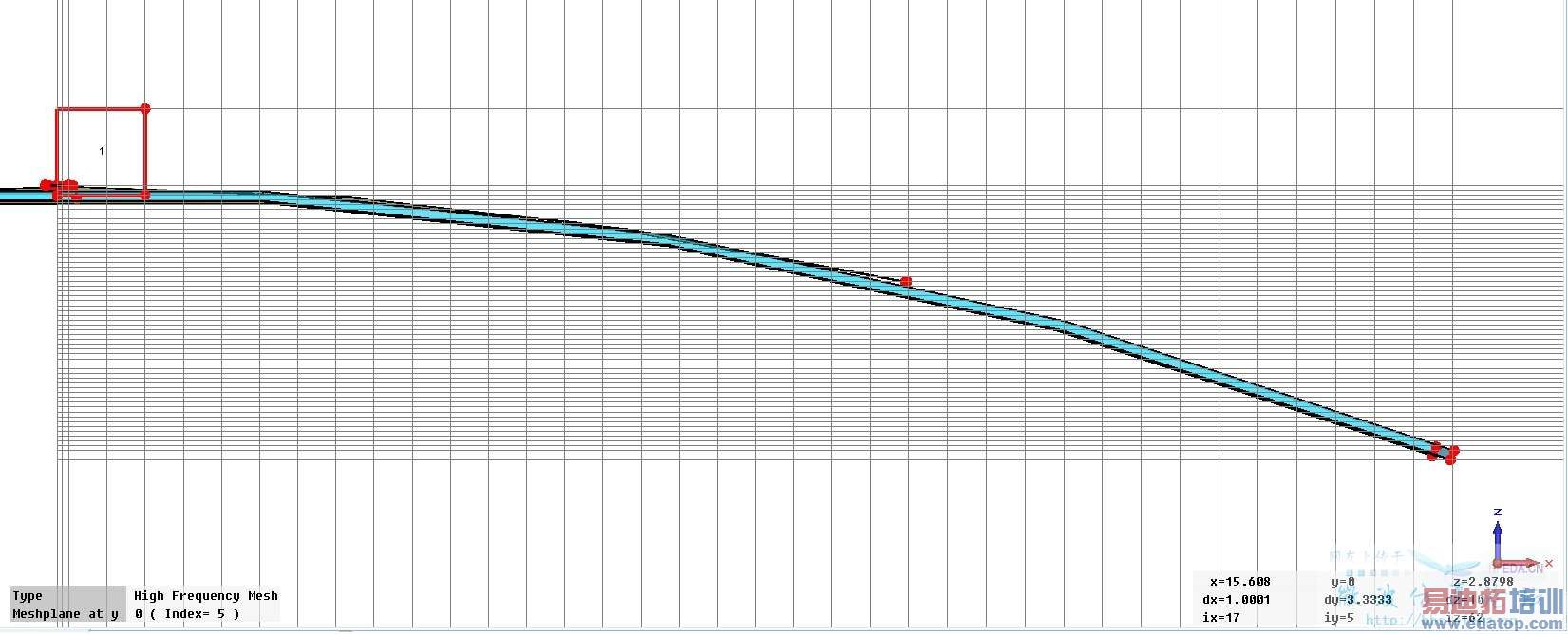

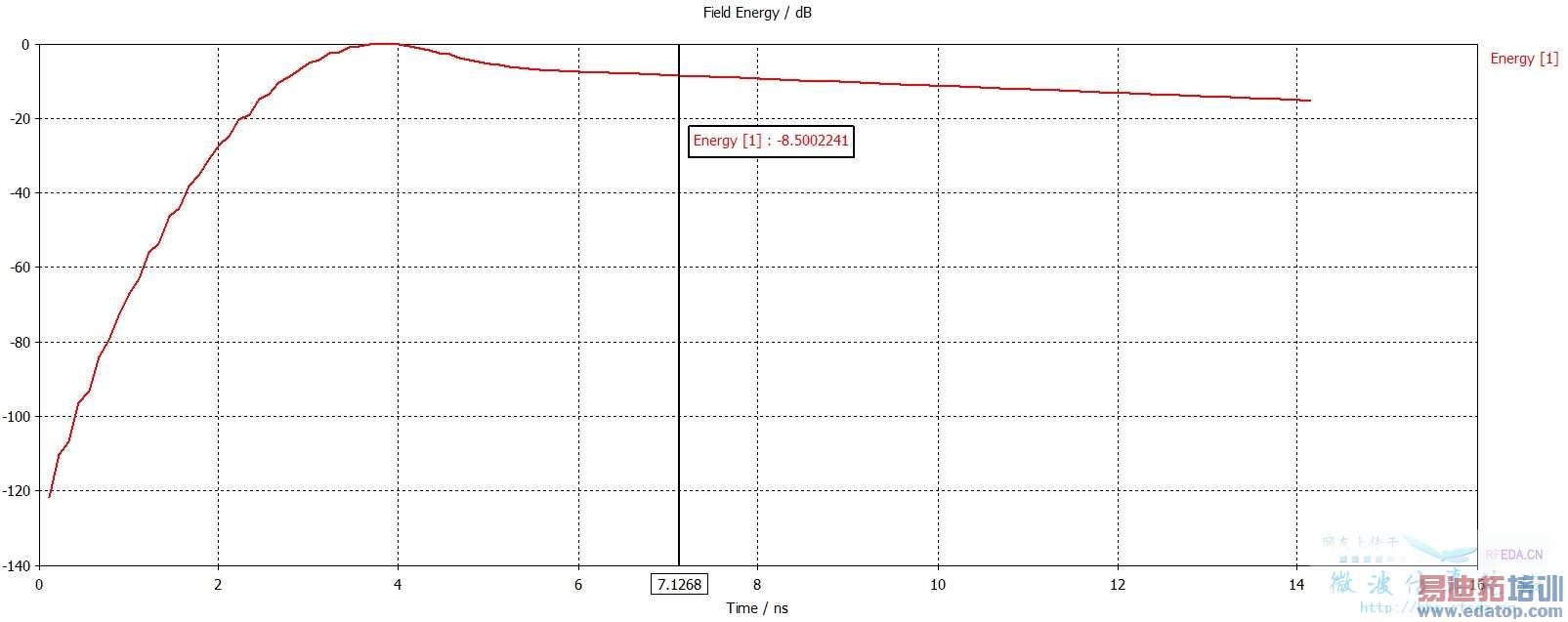

对substrate设置Local mesh properties，z方向间隔为substrate厚度的一半：0.125 mm，x方向可以设置为1 mm。Local mesh properties的参数或许可以设置得更大，没有尝试极限最大值可以设置多少。
