CST-EMS中仿真步骤和设置操作

我的PCB导入CST2011去了。接下来，我想实现对这块板上的绕线进行相应的仿真实验。
前提条件该板的板材、板厚、铜厚、线长、线宽、温升等等物理参数都齐了。

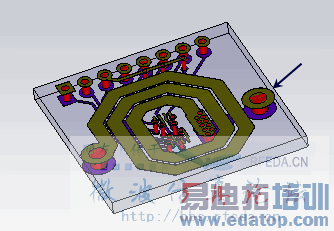

[1] 要对这条绕线进行加激励源，比如-施加一个电流激励源，使该导体有1A的直流或50HZ的交流电流。
[2] 进行电磁场仿真，观测该线圈的磁场3D图等等。
现在的问题是，在CST2011平台上，
如何操作进行增加激励源？要进行这样的仿真，还要准备那些条件或设置?
希望有对EMS过的朋友们可以帮个忙。同时，我也将我所使用的文件上传上来。有兴趣的可下载给予试试。
如果测试成功的，请上传上来分享看看。

EMS没这么用过，你可以先看看CST中自带的EMS算例和帮助文档，结合你的问题，会很快上手的吧。

问了好多人，都没有这样用过。其主要是我是导入的PCB，以PCB的走线作为实验的对象，将导入的PCB走线施加电流，然后走线将产生磁场。我这种方法有别于PCBS中PI或SI做法。
至于帮助文档，基于上帮不了，他提供的范例都是基于在CST上画模型的，而我这个是导入模型并指定走线作为对象。然后进行磁场分析...。
经过问过这么多网友，我现在质疑我这样的用法是否是可行？如果可行的话，请问了解的朋友们告诉我需要执行那些步骤和设置。
文件我也上传了，有兴趣的朋友可以下载来验证一下。

你这电感有多大？我算出来大概75nH，对不？

“你这电感有多大？我算出来大概75nH，对不？”
我连用都不会用；那能测得到大概电感量....
如果你测得了75nH，证明你会用了，能否指教一下？

1）新建CST EMS，选择静磁求解器；
2）将pcb导入CST EMS；
3）更改材料属性，将印制线的材料都改成铜；
4）定义电流源，在你画箭头的地方定义一个current path；
5）在线圈的另外一端定义一个wire；
6）启动静磁求解器；
7）仿真完成后，在导航树的最下端有一个Magnetic Field Energy，双击打开得到磁场能量；
8）根据磁场能量与电流的公式，计算电感：L=2×W^2/(I^2)；
9）收工。

这贴足足等了两天，终于等到有真心人出手了。
如果方便的话，请发个信息，将QQ号告诉我。我可能会有些细节问题请教。

提些细节操作确实不方便，哥们能不能将你的设置的文件上传上来。让我下载体验体验..
我找了一下，看不到那里有对走线的属性材料设置为“铜的”
只看到属性有“正常”或其他，没有看到铜的选项。
树条--Materials---VIA、TOP、BOT这层的属性处---General--Type--Normal 或其他类型
