CST MWS仿了一个50欧姆的同轴线，搞不懂为什么反射会这么厉害
仿了一个50欧姆的同轴线，搞不懂为什么反射会这么厉害，不是应该s11掉的很低么，为什么仿出来s11基本都在0的附近呢？open add space的边界
真想不通，求助各位前辈
还想问一下s参数的旁边有pass=1，pass=2.。那个是怎么回事啊是什么东西。
多谢了
我重新仿了一下s参数的pass不见了不知道是不是网格的原因，可是s参数还是很接近0.。。。莫名其妙的
我把模型传上来了，真诚求教中
1. 请先熟悉软件的最基本操作流程，磨刀不误砍柴工。CST文档《CST STUDIO SUITE - Getting Started》和《CST MICROWAVE STUDIO - Work Flow and Solver Overview》。
2. 仿真结果是否有问题看了你的文件才能知道。
3. CST MWS帮助文件《Adaptive Mesh Refinement (Transient)》。
cst的仿真流程我大概也知道，原来对着例子或者自己也仿过几个天线
这个s参数的问题我真是搞不明白。。。
文件我传上来了，如果大神有时间的话帮小弟弟扫两眼多谢了
你的压缩包解压出来是psf文件，所以你用的是CST Particle Studio？
模型里同轴线的负载在哪里？只有一个波导端口说明同轴线开路，S11能很低吗？
如果你不知道pass=1、pass=2等等是什么东西，说明你不知道什么是adaptive mesh refinement，说明你不了解仿真的基本操作，说明你没有看1楼给出的帮助文件。

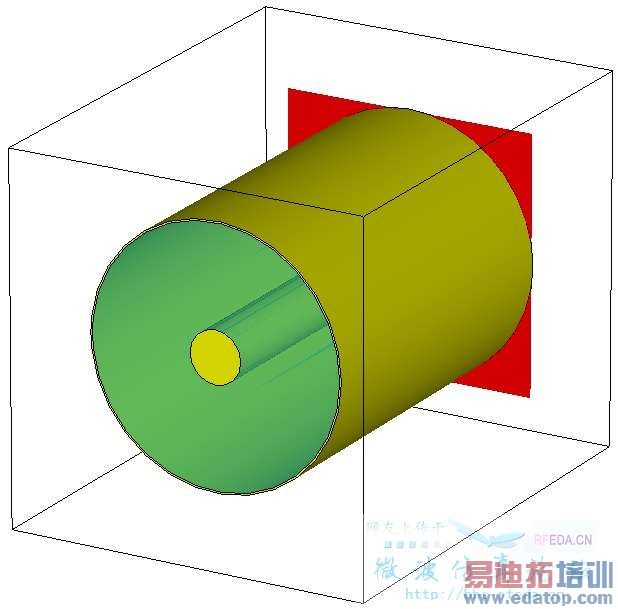

重新设置为high frequency模式，用CST MICROWAVE STUDIO打开：

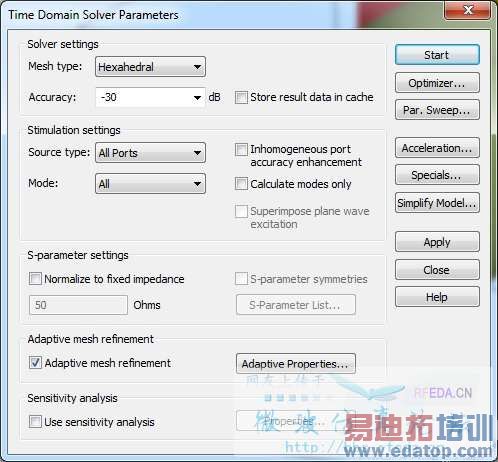

模型只有一个波导端口，所以同轴线开路。Time domain solver的参数：

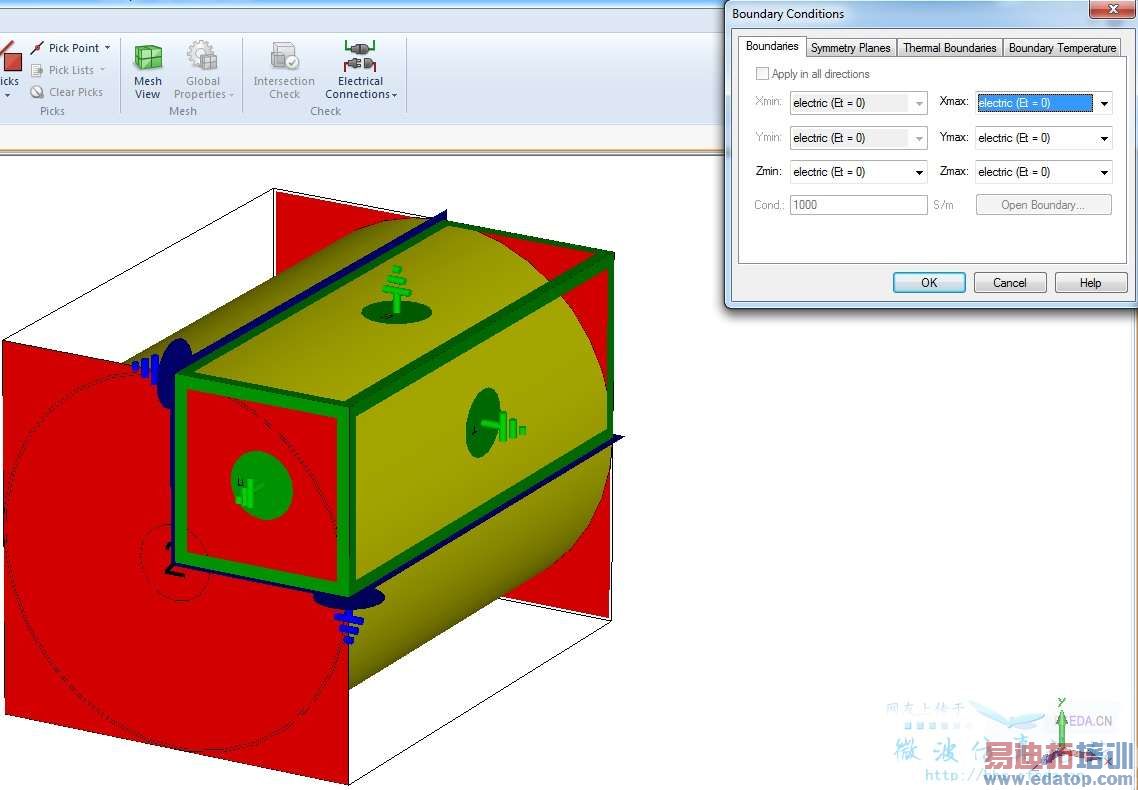

Adaptive mesh refinement已经激活，所以仿真的时候一定会出现pass=1、pass=2……。不关心远场，所以边界条件改为electric并且使用对称面：

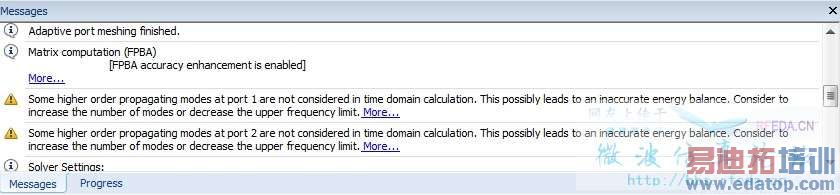

删除所有field monitors，time domain solver accuracy设置为-80 dB，global mesh properties改为10、10、10，取消metal edge refinement factor，默认激活energy based adaptive mesh refinement。Mode calculation的时候会有提示信息：

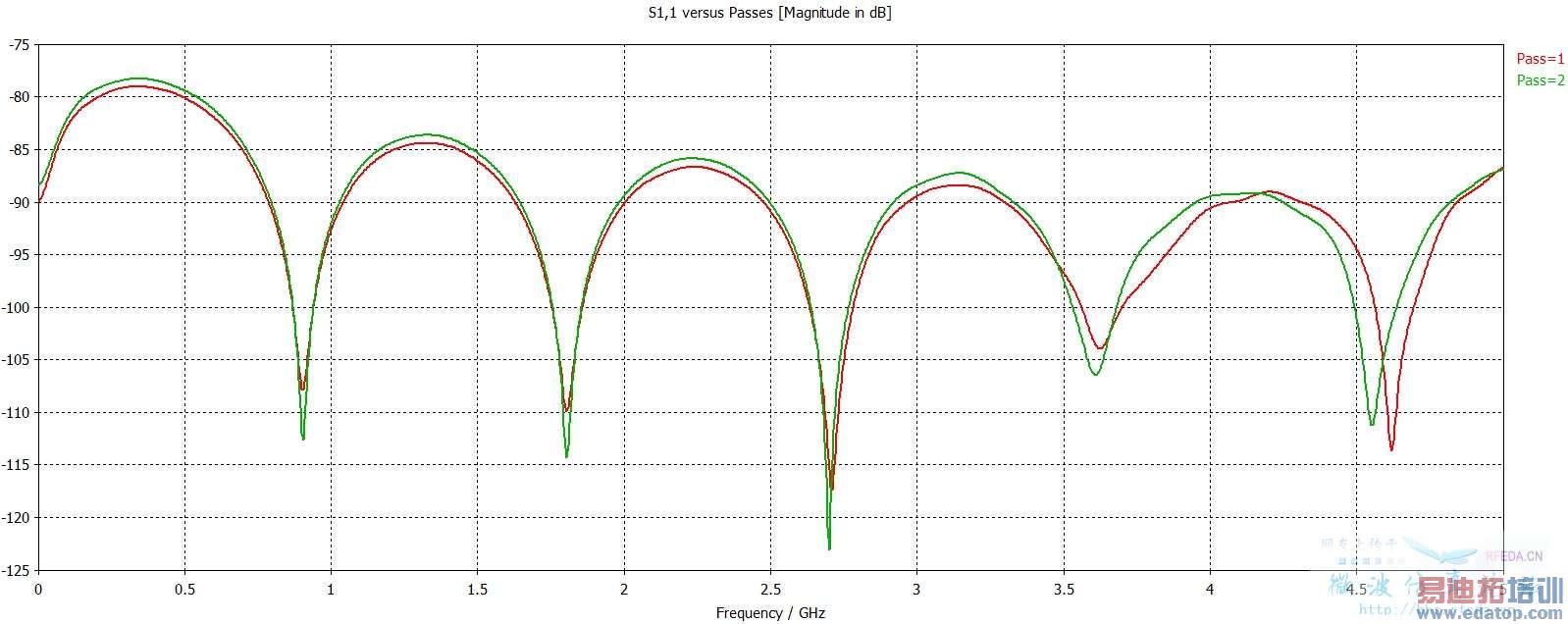

暂时不增加模式数，端口模式计算得到的line impedance为49.93欧姆。S11：

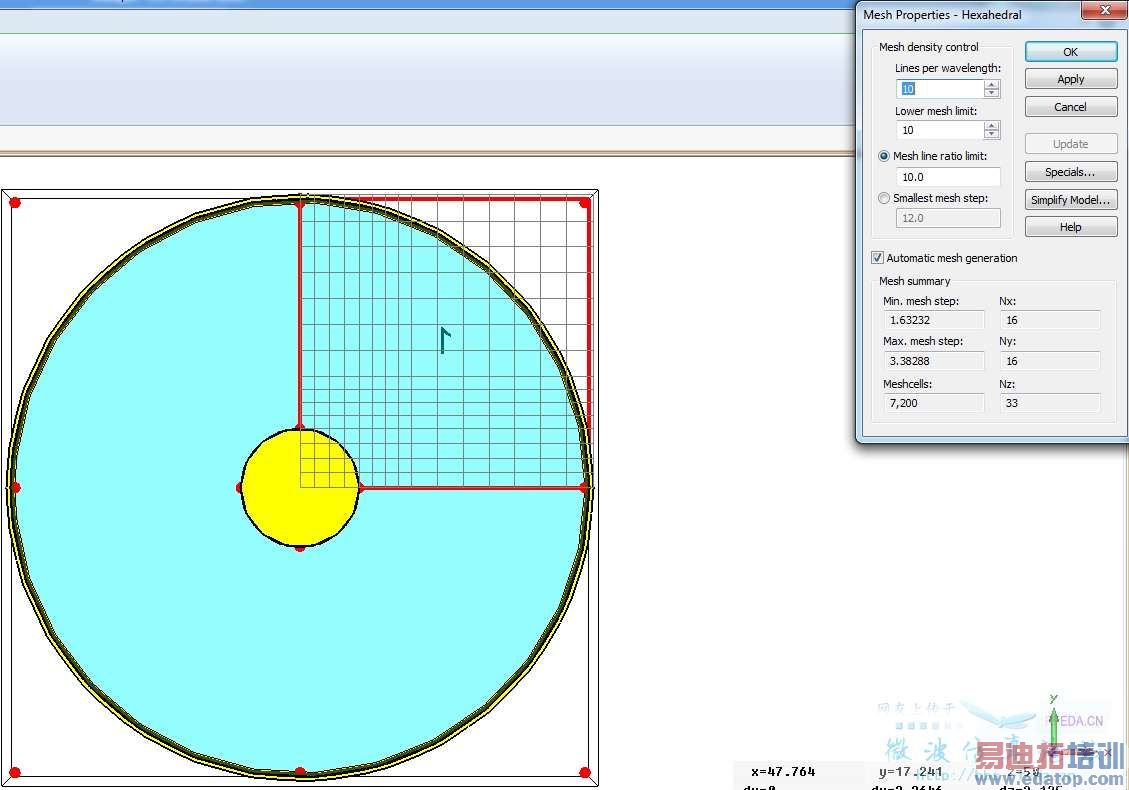

网格优化之后的网格显示：

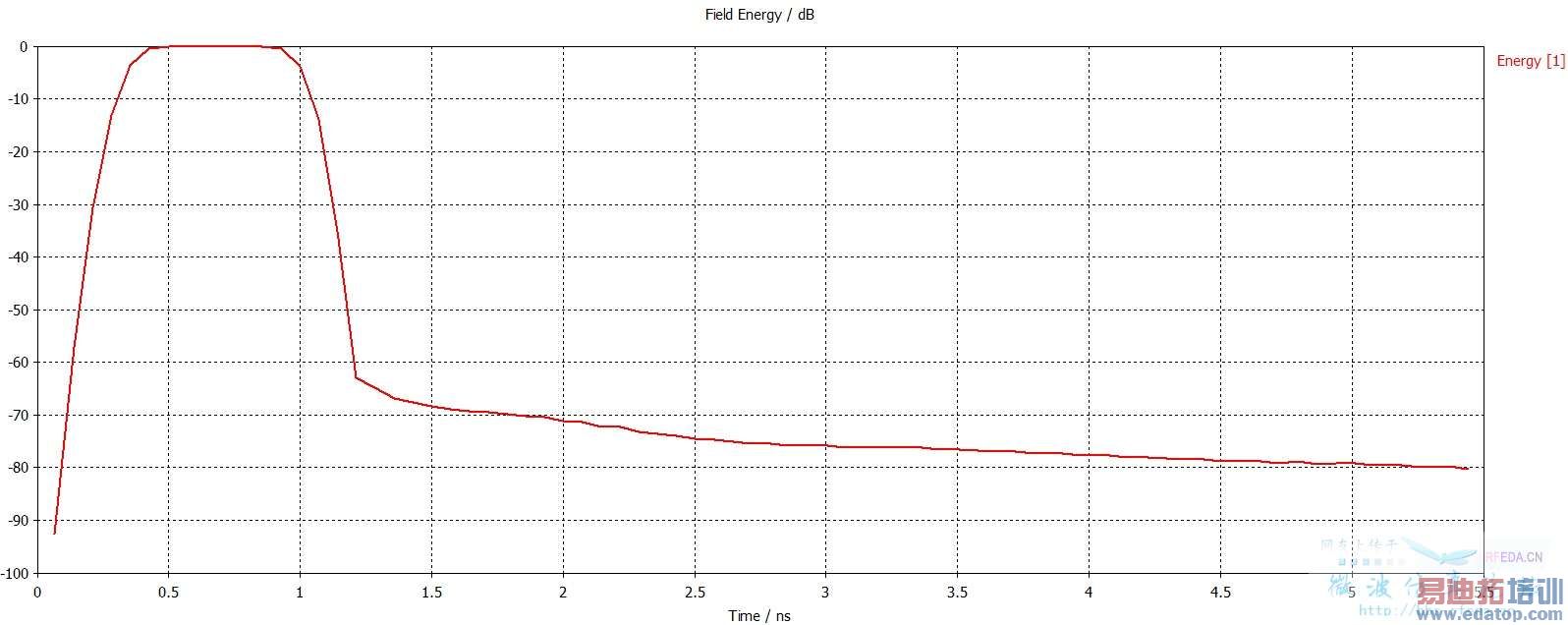

Field energy已经到-80 dB了：

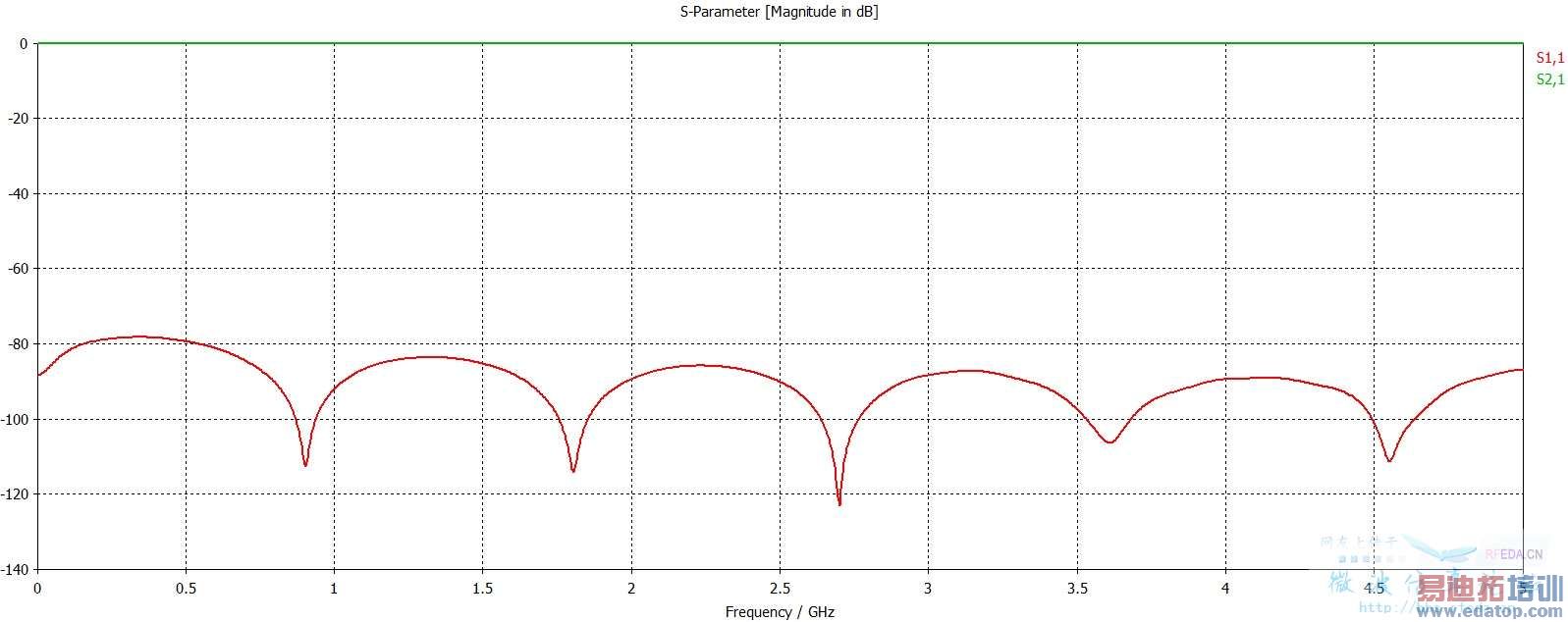

最后端口1的S参数：
这个就是楼主你想要的很低的S11吧？

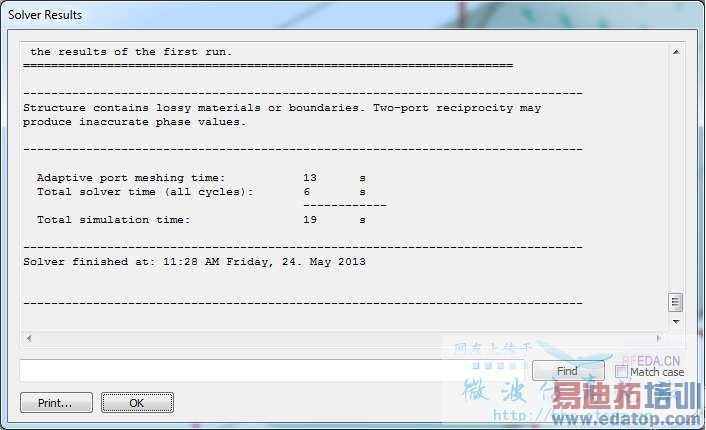

模型很简单，我的工作站也就是不到20秒的事情：
所以楼主你还需要好好熟悉软件，前面写的几个文件要是不耐心看就会有这样的问题。
收兵回营！
亲自操刀，赞一个
额真是大神啊。。。。要是能拜你为师也不枉此生了，小弟多谢
我还想问一下《CST STUDIO SUITE - Getting Started》和《CST MICROWAVE STUDIO - Work Flow and Solver Overview》这两个是两本英文书吧，有没有中文版的可以看啊？
没见过中文的。
恩恩谢谢你了
