HFSS端口的尺寸设计

小弟最近在学习画微带，请问各位大虾端口的尺寸是不是有要求的，是不是要按端口对应的Ohm数大小算的啊？

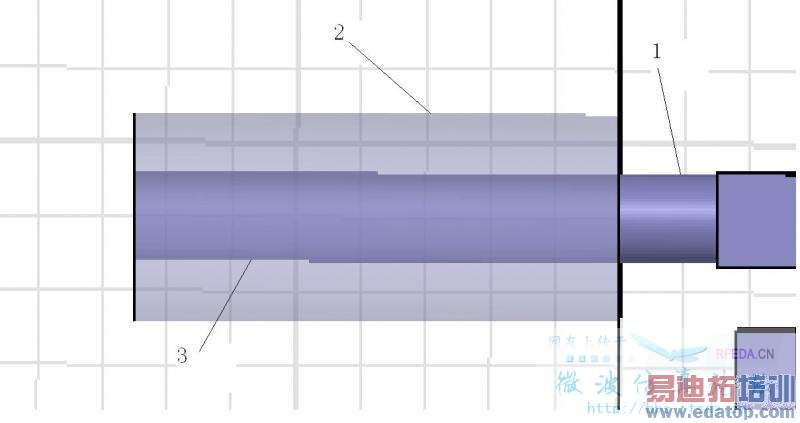

还有图中1与2，3的长度比例，半径有没有什么要求？
本人是菜鸟，还望各位高手不吝赐教啊

看起来貌似一个同轴线？那样的话，外圆柱半径与内圆柱半径之比应为2.3左右，等效于50欧姆阻抗。
讲传输线的书上基本都有这个的。

这不是微带，是同轴。
补充一下LS的，外圆柱材料设置成真空，内圆柱材料设置为PEC，外圆柱半径与内圆柱半径之比应为2.3左右，就等效为50Ohm的同轴线
说得不对请指正

谢谢LS的回答，这个是微带用到的端口，教程也都是按你的说法画的，我主要是想知道这几个的长度有没有什么要求，希望高手能不吝赐教

长度没有要求

谢谢你的回答

学习到了，谢谢大家。
