CST MWS谐振腔同轴馈电不同扫频范围S参数不同
来源：edatop
更新时间：2024-07-05
阅读：
我想对谐振腔进行同轴馈电，在不同扫频范围条件下，谐振点基本一致，但S参数相差较大，请教这是什么问题
另外，画同轴线的时候我是先画一个空气圆柱，再在外面包一层金属，内部再插入一根导线，这样是一般画法么？
同轴馈电的时候，只需要把内导体插入谐振腔就可以了吧？
谢谢
这是我的模型……
[upload=1]
以你的描述看不明白你的问题。
发完帖最好检验一下你的附件是否成功上传。
一直想用附件传图和模型
先请大侠帮忙看一下我的S参数

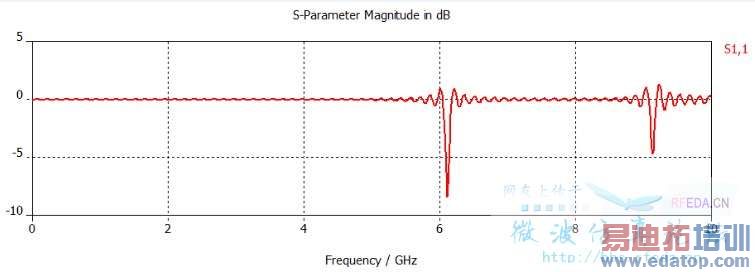

在扫频范围设置为0-10GHz的时候在6.2GHz位置有明显的向下尖峰
当扫频范围设置为5-8GHz的时候，6.2GHz处尖峰明显变小，并且出现较强的振荡
谢谢提醒，现在可以了么
出现这样的图形的原因是因为模型是强谐振结构，因此模型内的能量耗散得非常慢，求解器结束仿真的时候截断误差会带来显著的波纹。
如果做这样的仿真，而且只关心某些个别频率点的话，应该考虑频域求解器或者使用AR-Filter。
以5-7 GHz为例，仿真得到的S11如下：

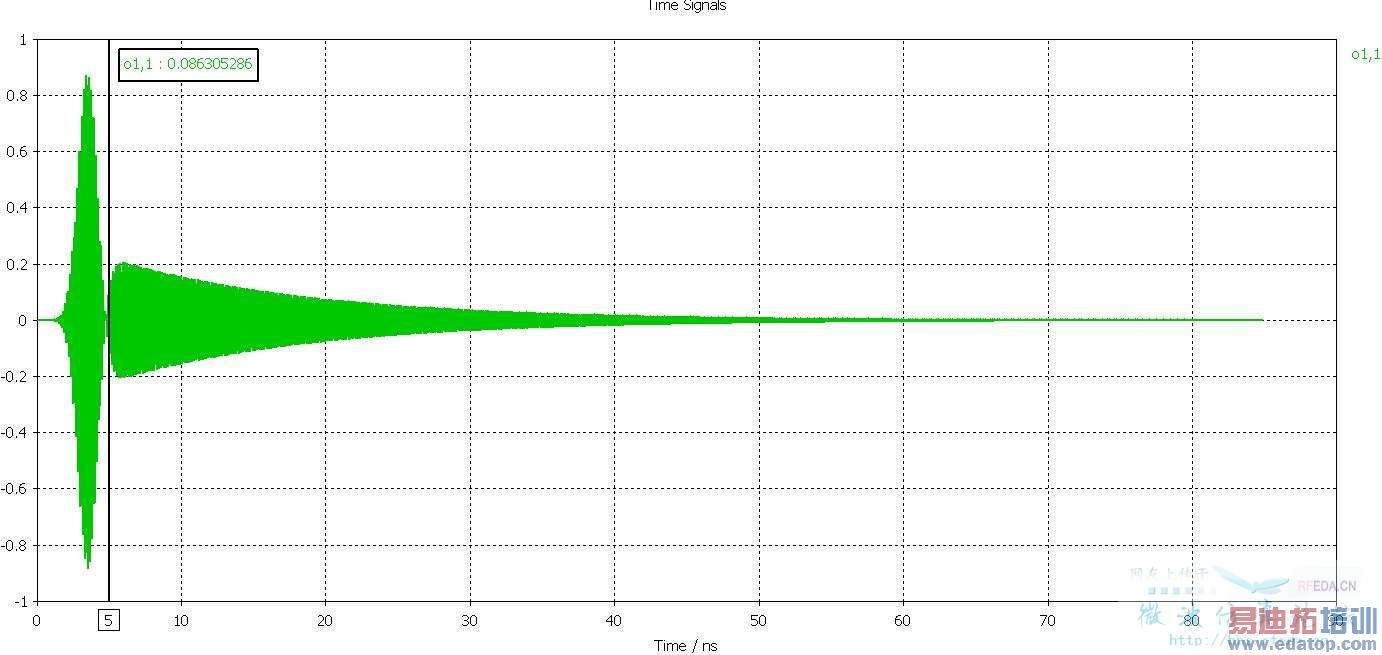

输出信号如下：

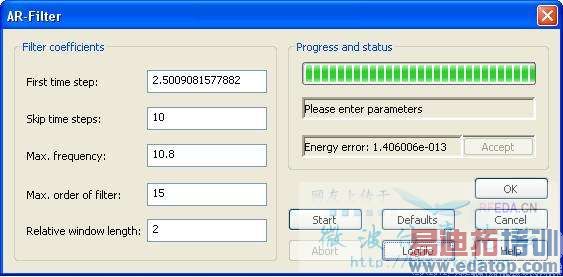

使用AR-Filter，第一时间点设置为2.5纳秒，滤波器最大阶数设置为15，计算得到的能量误差为10^-13数量级，可以接受。

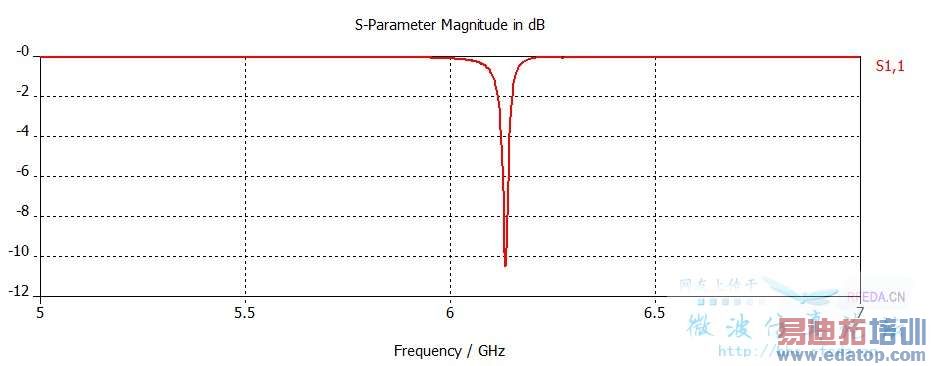

应用AR-Filter之后的S11如下：

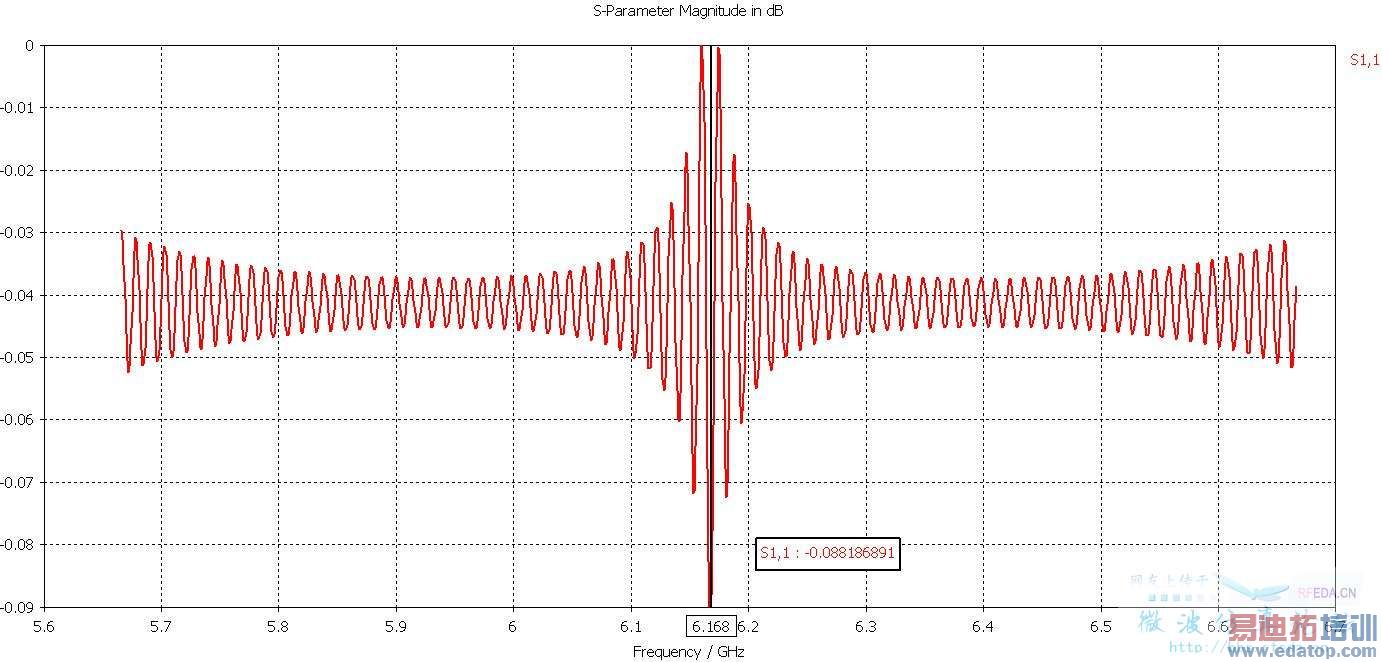

把频率范围再缩短至5.666-6.666 GHz，得到的S11如下：

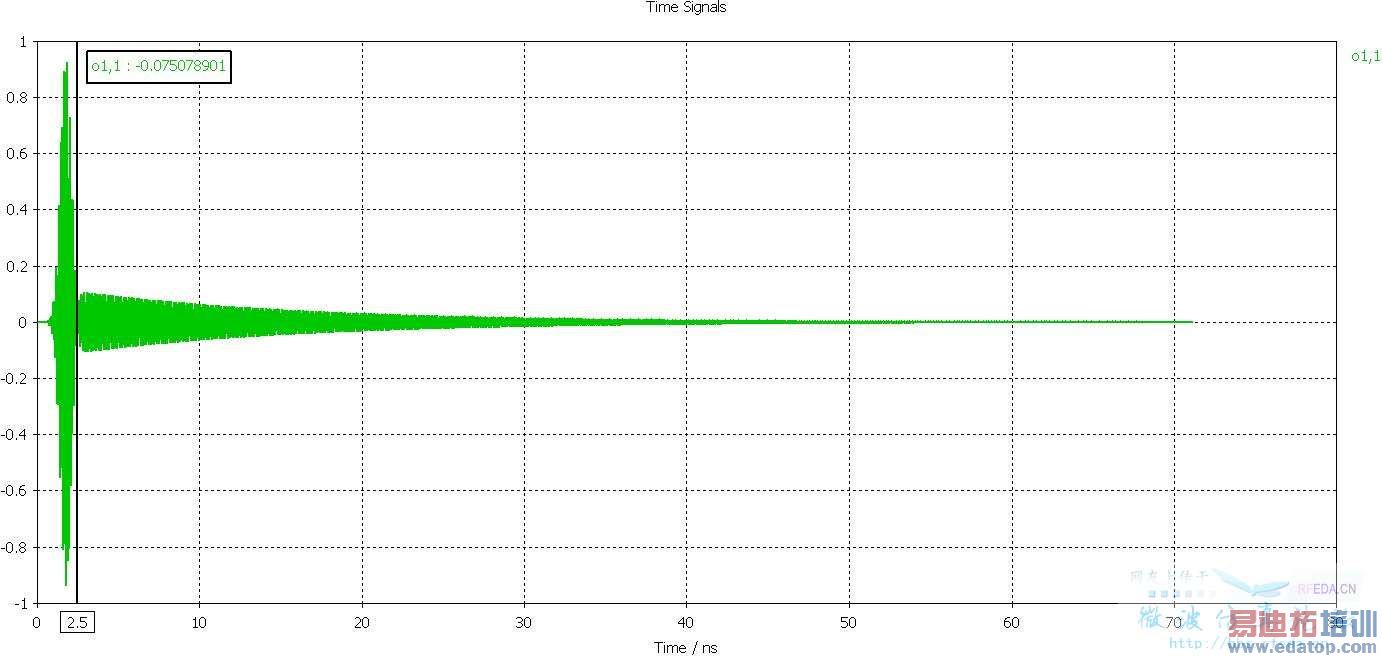

输出信号：

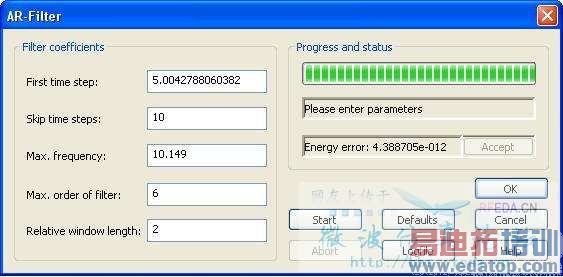

AR-Filter设置如下：

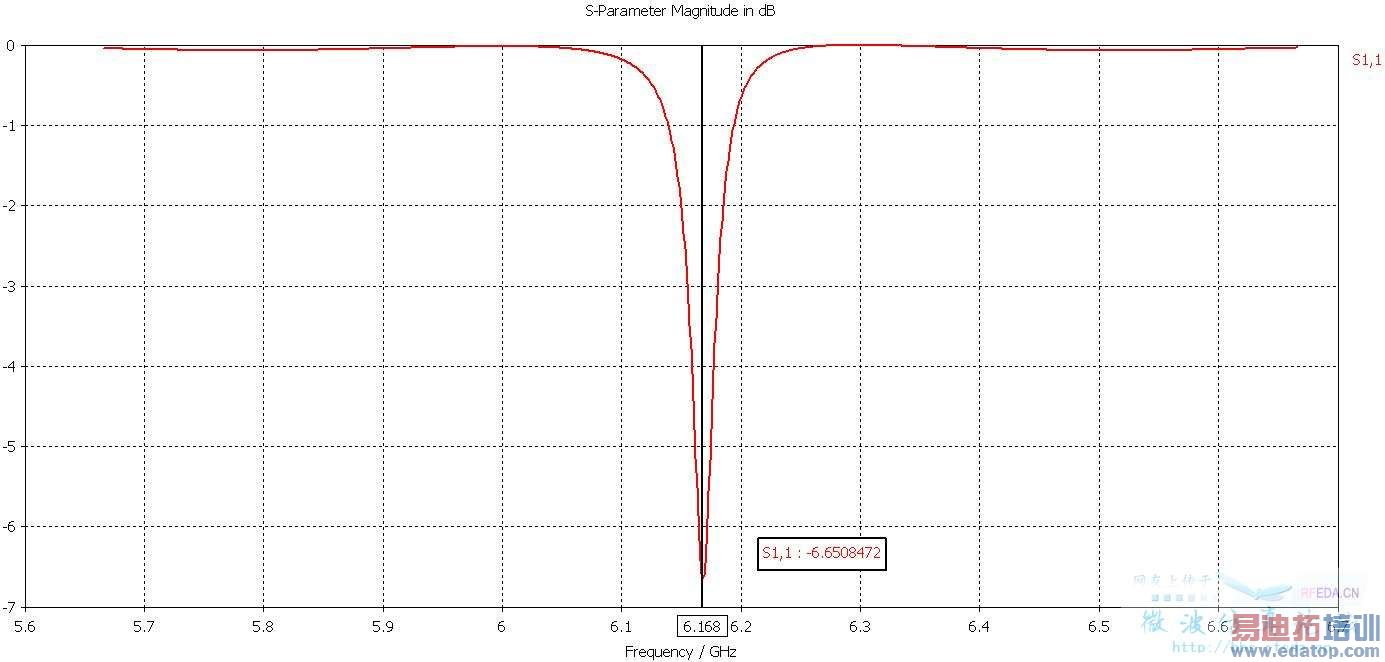

得到的S11：
参考CST MWS帮助文件《Signals in Time Domain Simulations》、《Transient Solver Performance Improvements》、《AR-Filter Overview》、《AR-Filter》。
收兵回营！
感谢斑竹的耐心解答，我再研究下。。。
弱弱地问一下。。。cst帮助文件在哪看的……
Help...
版主的回答很给力啊
这个谐振腔振荡得好厉害啊！
再次谢谢hefang斑竹

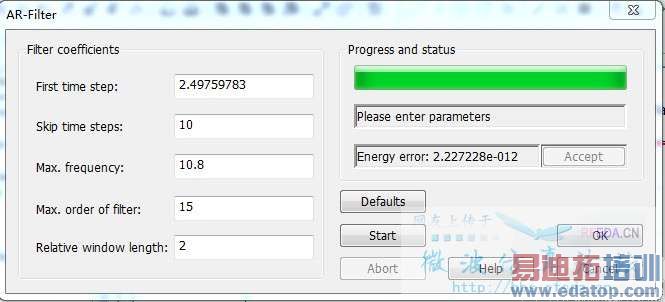

操作过程中发现一些问题，还请指教
我的网格设置为25，25，10，同轴线外导体Local Mesh Properties：Dx=0.2，Dy=0，Dz=0.2
精度不同是因为网格设置有差别吧？

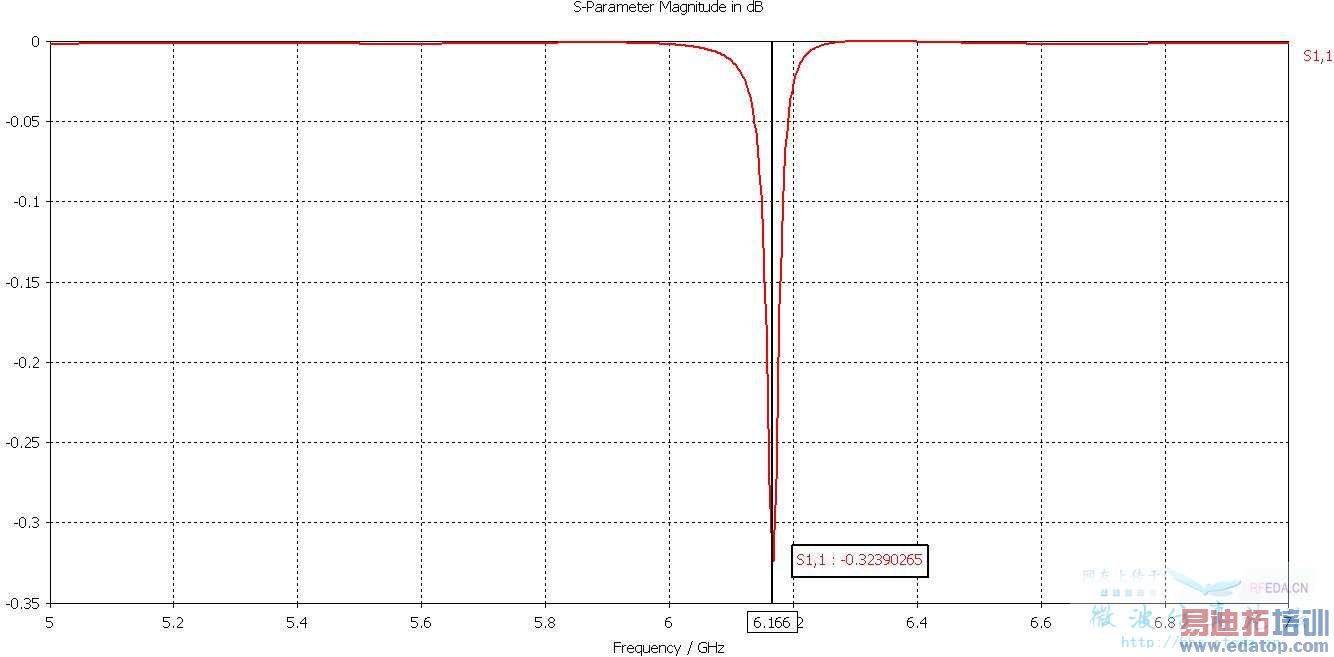

这个S参数好像和斑竹给出的相差很大啊，为什么呢……
斑竹给的两个S参数图数据也稍微有点差别，我该采用哪个数据呢……
