三角形贴片天线的输入阻抗计算

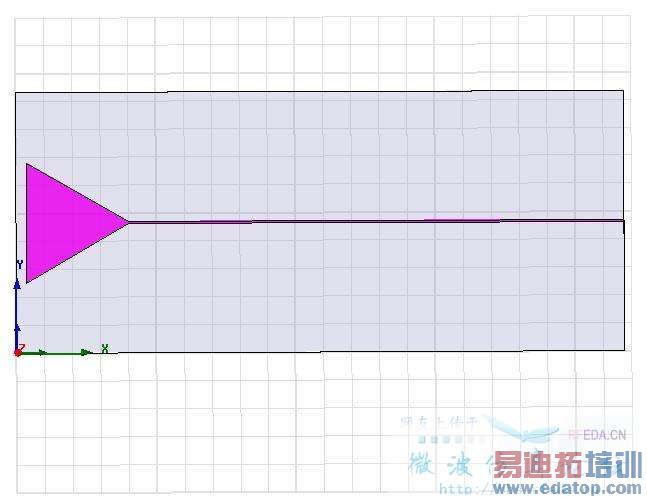

如图， 三角形贴片通过50欧姆的微带线馈点，但是发现S11很大，可能是天线的输入阻抗和微带线特性阻抗不匹配。大家知道如何计算这种三角形贴片天线的输入阻抗吗？谢谢～

这个，找一找微带天线的相关书籍吧，比如 钟顺时－微带天线理论与应用 鲍尔－微带天线等等
微带天线理论与应用 我在经典下载区有上传
可以去看看

可不可以这样:接一段已知特性阻抗的四分之一波长传输线给天线馈电,再根据馈电端的输入阻抗来反推天线的输入阻抗.公式是:Zin=Z0(Zl+j*Z0tan(beta*z))/(Z0+j*Zl*tan(beta*z)).楼主可以试试

这是sierpinski垫片天线分形之前的原型，也就是一个单极子天线，三角形的周长约为半波长，理论谐振频率为2.4GHz，仿真结果也大致符合，就是S11比较大。附件里面是HFSS的模型，大家有兴趣的话可以研究看看

先看看，收了。
