带孔缝的矩形金属腔体的屏蔽效能计算中的几个问题

来源：edatop 更新时间：2024-09-21 阅读：

对下图一个带孔缝的矩形金属腔体的屏蔽效能进行了仿真计算，但有几个问题想不明白，特向论坛的大神们请教，问题几句话说不清楚，自己就写了个word，烦请下载附件查看。恳请懂行的大神解答！仿真程序也在附件中。
[attachment=62282]

ComplexMag_EComplexMag_EComplexMag_EComplexMag_E＞Mag_EComplexMag_E＞Mag_E

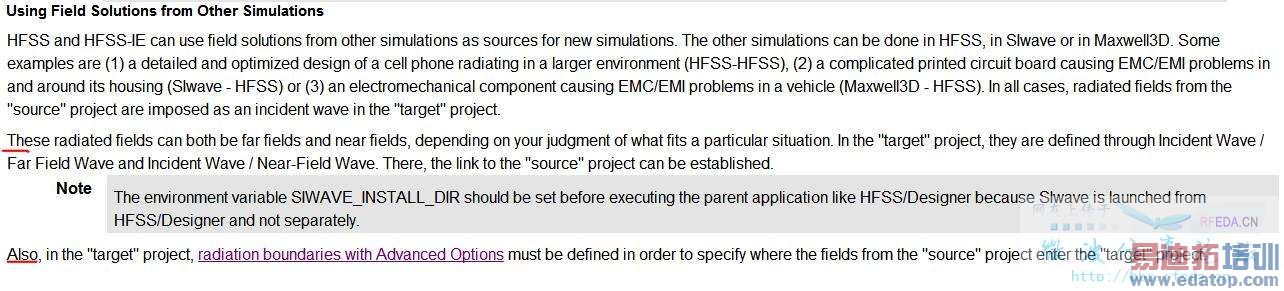

第一个问题：
平面波激励，需要有一源和一个目标，表示波从哪里入射来的，要传播到哪里；
辐射边界设置为Incident Feild时，表示这是一个空间端口，平面波是从这里入射过来的。
反射回来的电磁波到达该边界时会直接辐射到无限远，不再会反射回去。
你看仿真结果，你入射点，传播方向之后是有场分布的，表示波是从后面来的

而定义Radiated only时，波从哪里来的没有明确定义，再删掉屏蔽盒就不知道要入射到哪里去。
所以没有电磁场分布。

以上是我的理解

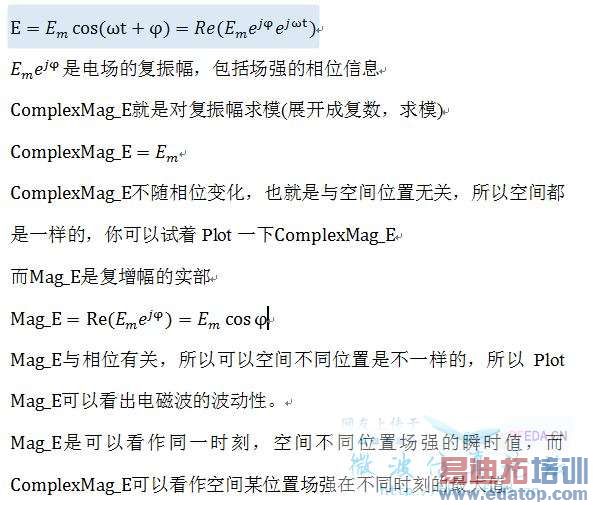

第二个问题：
ComplexMag_E和Mag_E
时谐场可以用复数形式表达
