教你如何在cst中绘制需要的曲线

来源：edatop 更新时间：2024-09-06 阅读：

CST 具有强大的建模功能，只要您能给出函数曲线，就可以根据函数在CST 中定义任意想要的几何线，这里我们以CST 微波工作室为例给您介绍一下如何定义几何线。
1) 在 CST 设计环境™下，选择打开微波工作室。
2) 选择工具栏 Macros → Construct → Curves → Create 2D - Curve analytical(xy-uv) 创建二维几何线，选择Create 3D→Curve analytical(xyz-uvw) 即可创建三维曲线，如下所示，这里我们以创建二维曲线为例进行介绍：

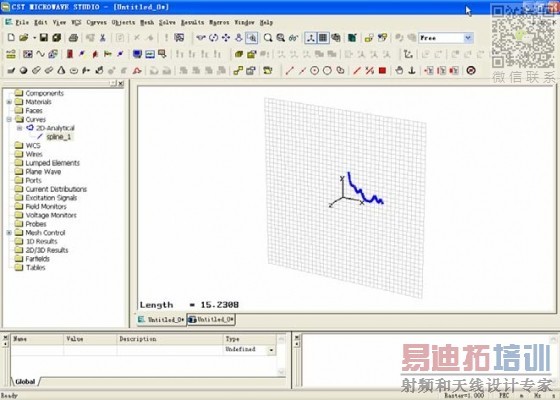

3) 宏运行后，界面如下所示，您可以在主视图中看到系统为您创建的二维曲线：

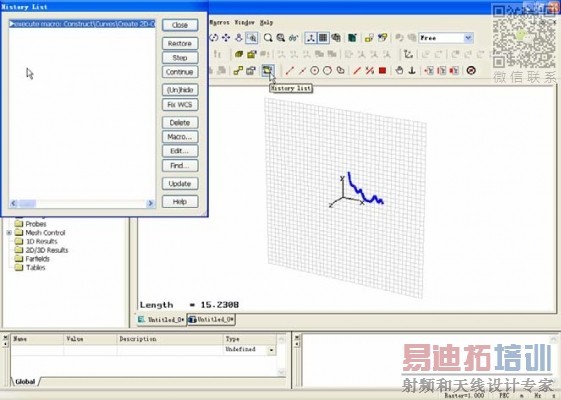

4) 请点击历史列表按钮（History List）进入历史列表，此时历史列表中显示您运行了二维几何线创建宏。

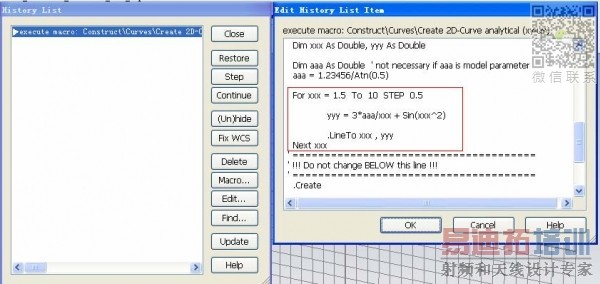

5) 选择该命令，并点击历史列表右边的 Edit...按钮，对该宏进行编辑即可获取需要的二维几何线。

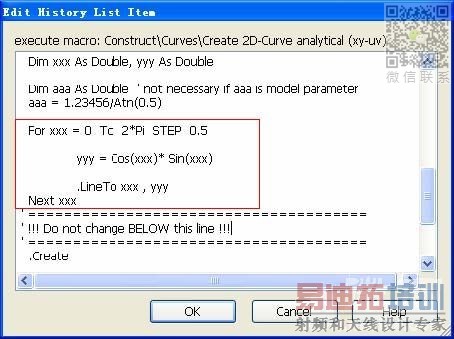

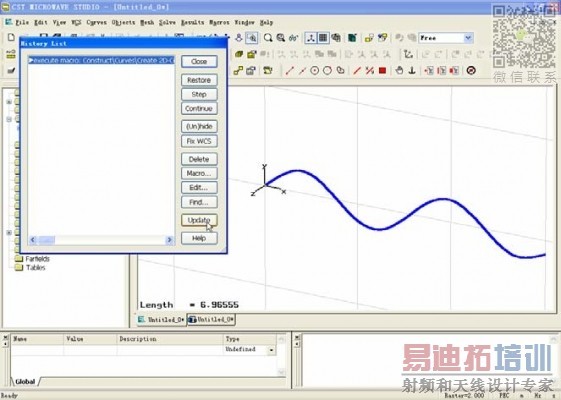

6) 弹出的 Edit History List Item 项中显示了该二维几何线的函数（见上图），对该VBA 命令进行修改即可创建任意的函数曲线。例如，我们需要创建函数线y = cos(x)*sin(x)，x 的取值范围为0 到360 度，则只需将相应的曲线创建命令改为y=sin(x)*cos(x)即可。修改后，该对话框如下所示：
