教你如何在CST中做网格收敛性分析
来源：edatop
更新时间：2024-09-06
阅读：
在相差较大的的网格设置下得到不同的结果，如果这些结果吻合的非常好，则说明仿真结果的稳定性和可信程度较高。如果能用完全不同的求解方法得到一致的结果，比如有限积分求解、有限元求解和传输线矩阵求解结果相同，则几乎可以确认仿真的准确性。
下面主要介绍网格收敛性分析设置，从而确保仿真的稳定性和准确性。

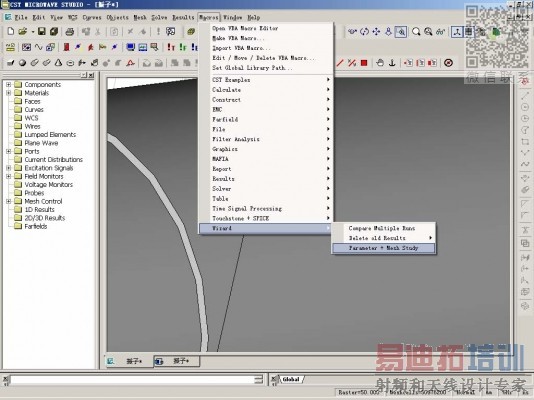

1) 请选择 Macros → Wizard → Parameter + Mesh Study

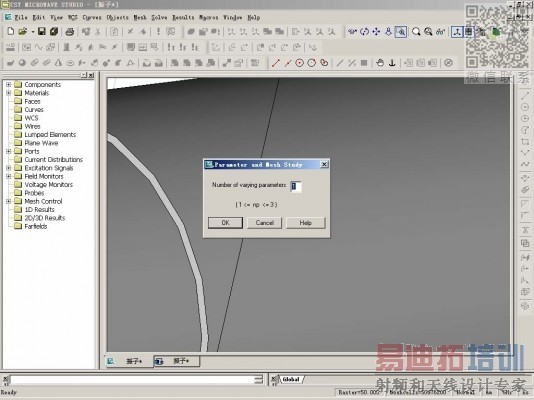

2) 输入变化参量的个数，这里只用网格变量，故输入 1 即可。
3) 选择输入网格的变化范围和步长。

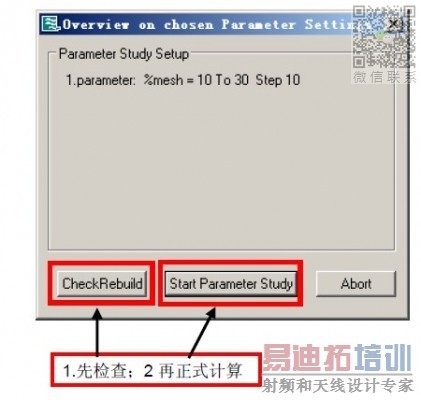

4) 点击 Start Parameter Study 进入下一步
5) 选择所需的求解器，默认为时域求解”Transient”
到这里就完成了网络收敛性分析前面的相关设置了，点击“Start”开始做网络收敛性分析，至于其它选项的功能，大家可以尝试摸索下，如有疑问可查看帮助文档。
