CST MWS微带转波导求助
来源：edatop
更新时间：2024-07-10
阅读：
我用CST建了一个微带转波导的模型，可是总是提示微带端口的模式问题，请问微带模式是怎么划分的，我记得只有一种模式啊，大家帮我看看有什么问题
RAR文件……等别人吧，我是帮不了你了。
只能回复压缩文件啊，您帮我看看吧
仿了一下，没啥报错啊。全ka band 都在-15dB以下。
to hefang，把我的附件.rar改成.cst就行了。

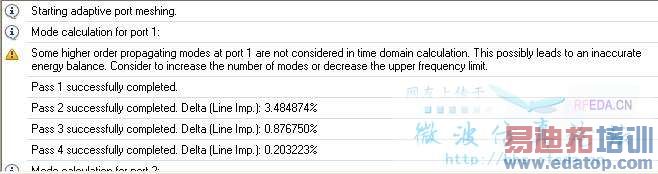

楼主想说的应该是这个提示信息：
这是因为仿真频段内端口1引入了高次模，需要至少两个模式才能取消这个提示信息。

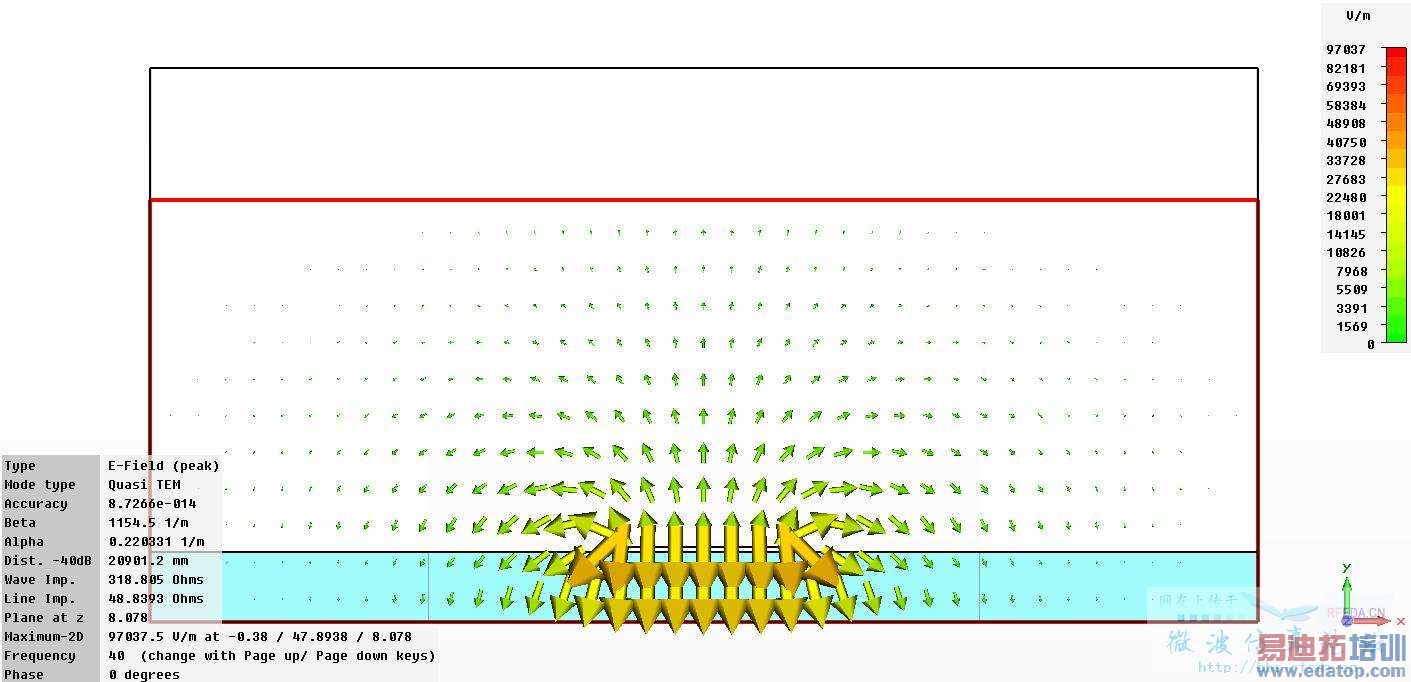

端口1基模的电场分布：

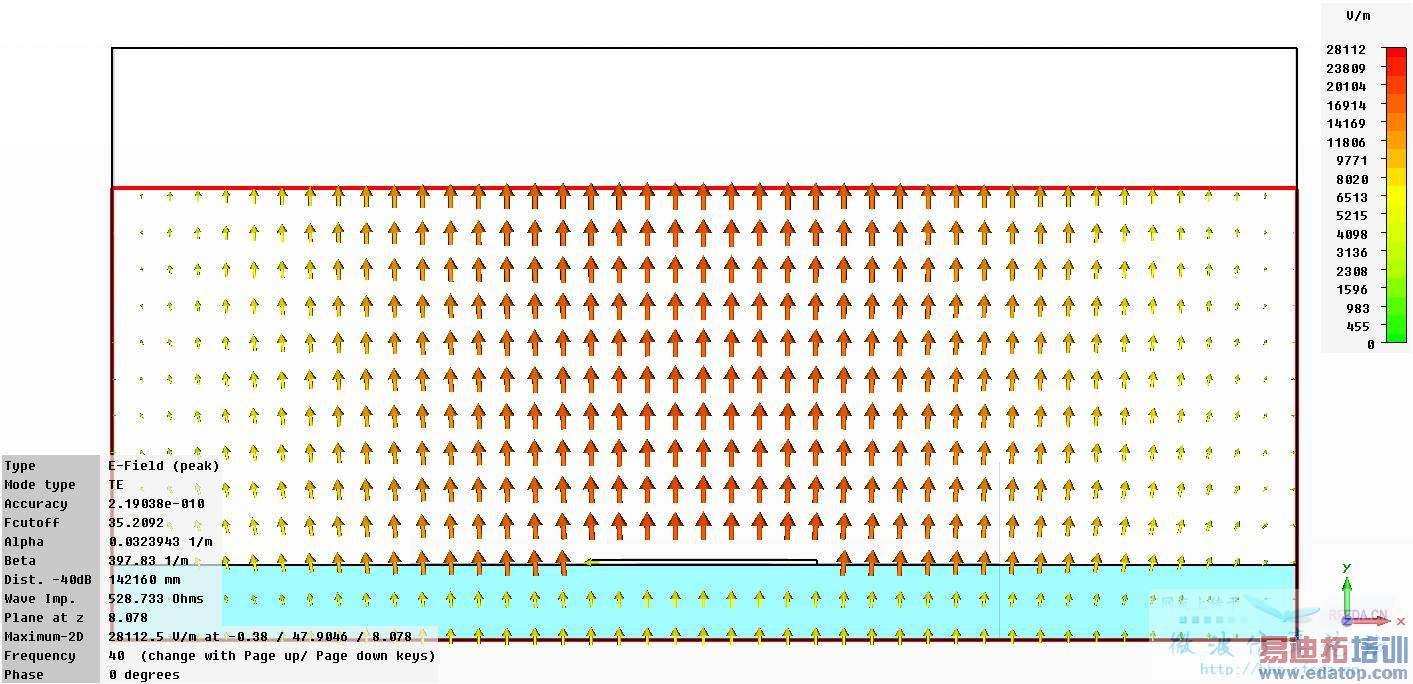

端口1高次模的电场分布：

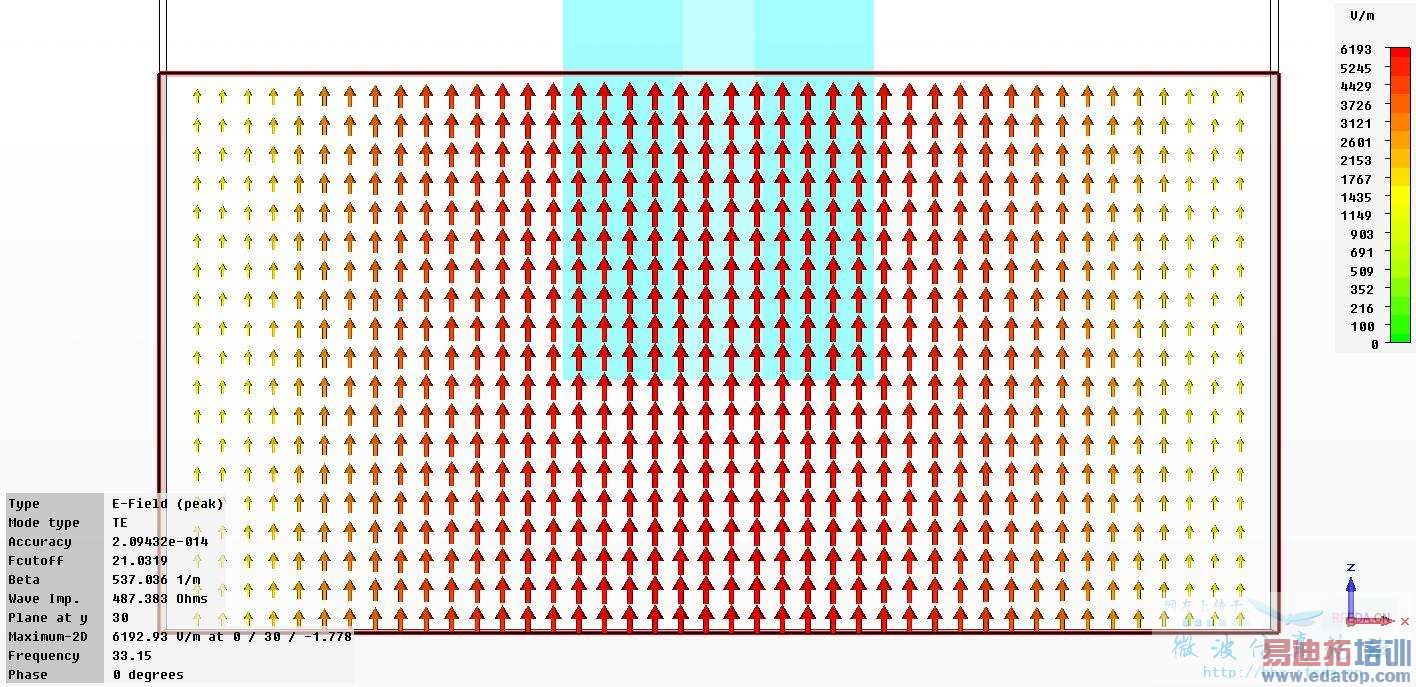

端口2的电场分布：

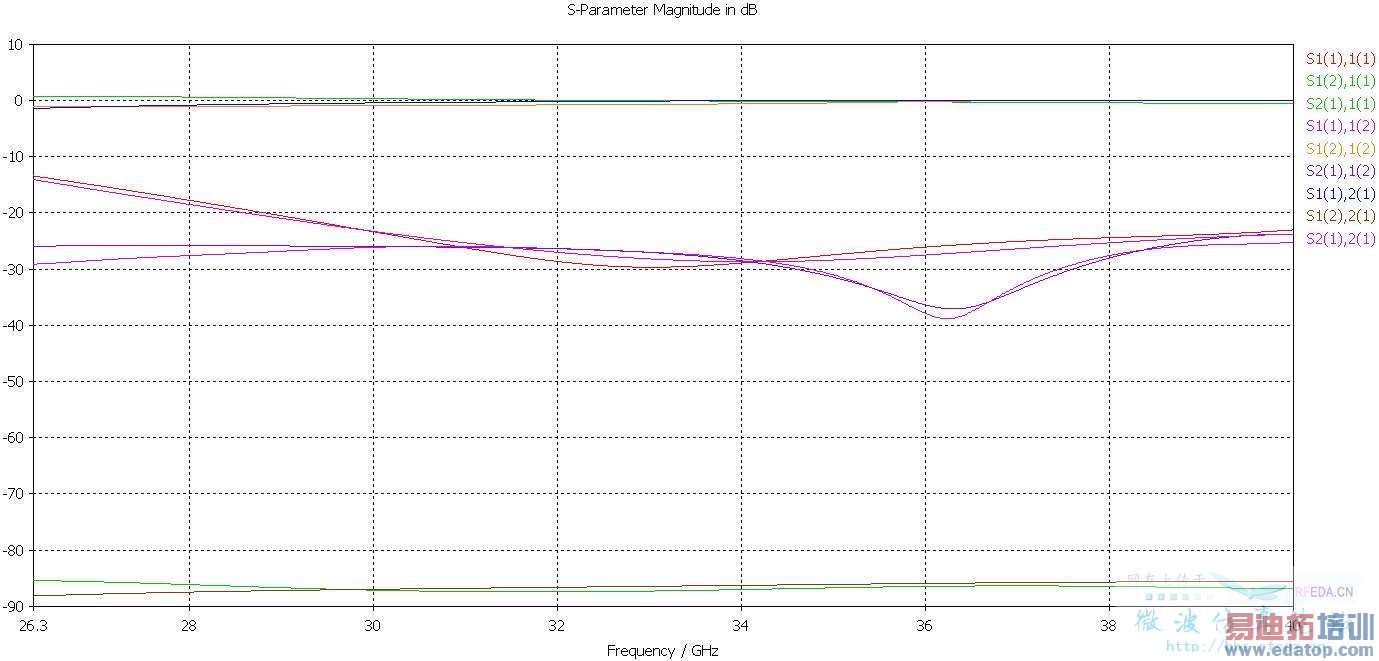

仿真得到的S参数：

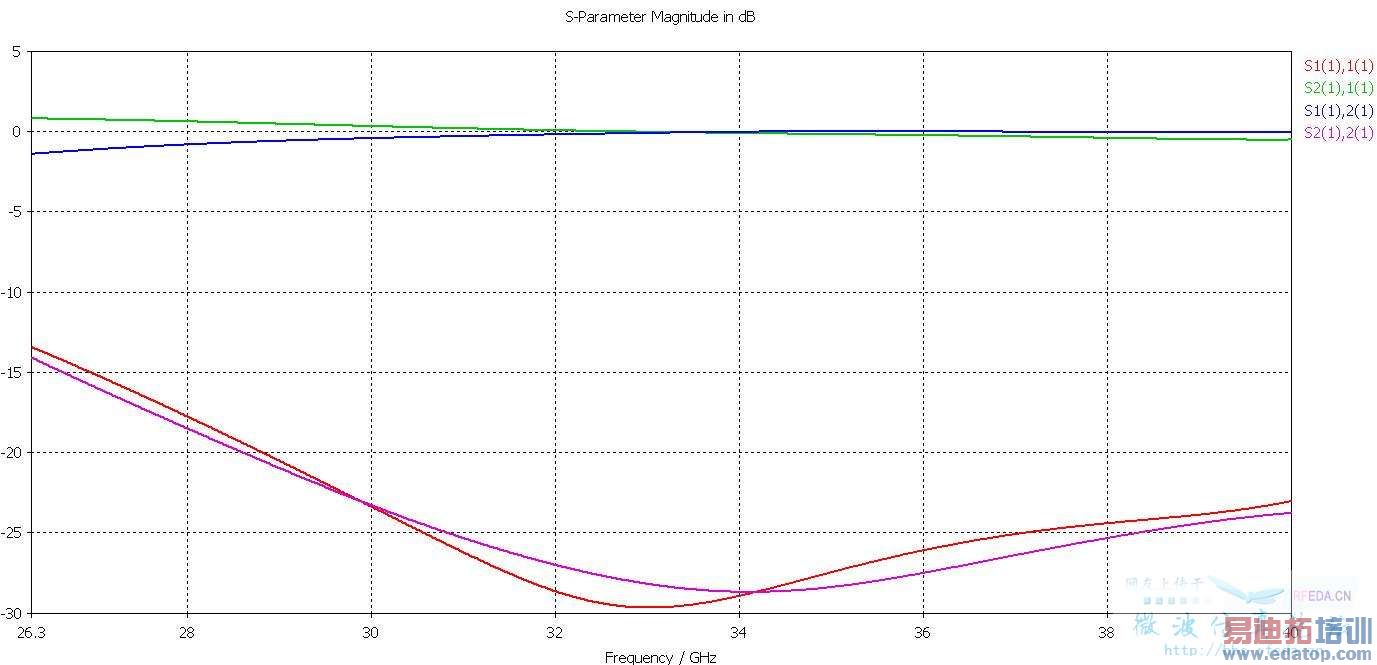

基模的S参数：
题外：网格参数还需要调整，运行Energy based adaptive mesh refinement得到的S参数变化还挺大，说明网格划分还有很大的优化空间。
高次模是不是由于加上屏蔽盒的原因啊，因为我使用的是电边界，所以导致高次模的产生呢？如何去消除高次模的影响呢？谢谢
仿真的时候还会提示结构中有损耗材料或者结构有损耗，两端口是互易的会导致结果的不准确，是什么原因呢？
关于上面的问题，请善用软件的帮助文件。
CST MWS帮助文件《Waveguide Port Overview》：
Inhomogeneous Waveguide Ports (Special Treatment) -> Microstrip Lines / Coplanar Lines (QTEM Modes)
General Information -> Losses in Waveguide Ports
不知道你实际模型里面有没有电边界？没有的话就应该没有这个高次模。或者端口足够大，高次模影响可以忽略。
我最近也在搞微带转波导
