传导CE测试平均值数据是否还需终测？

民品标准中规定传导CE测试有准峰值和平均值限值，如图1所示。

在传导CE测试时各实验室都有2个测试过程：

（1）预扫描测试；

（2）终测。

图1 传导CE测试要求

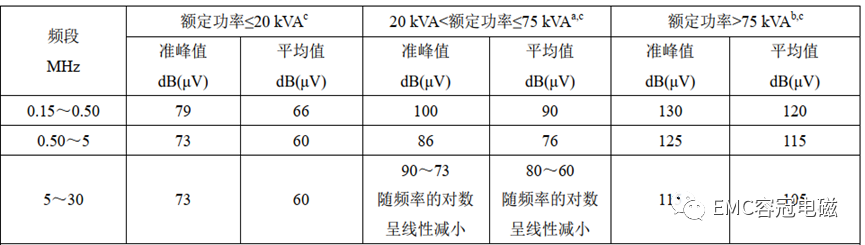

表1为GB4824在试验场地测量时，1组A类设备的骚扰电压限值（交流电压端口）。根据这个测试过程，GB/T 6113.201附录C给出的测量流程图和判据导则如图2所示：

图2 传导测量检波器试验流程图

图2给出2个路径，其中路径1就是各实验室普遍采用的方法，其分为3步：

（1）峰值与平均值限值比较；

（2）峰值与准峰值限值比较；

（3）平均值与平均值限值比较；

该路径分别使用了峰值检波器、准峰值检波器和平均值检波器。

路径2由于测试时间太长，一般不选用，这里不再赘述。

在预扫描结束后，使用准峰值检波器进行终测，大家对这一步已经是共识，是必要的一步。但路径1中提到的峰值与平均值限值比较，则分歧就出现了。因为在日常测试中大家都会选择峰值检波器和平均值检波器一起进行预扫描。平均值检波器预扫描就是最终结果不需要再进行终测。

平均值检波器的测量时间：确定信号包络平均值的有效时间。同时平均值检波器充电和放电时间在A、B段为160ms，如图3所示：

图3 平均值检波器充电放电时间

同时在GB/T 6113.201 8.5条款中规定“在找到发射信号的最大值后，以适当的测量时间用准峰值和/或平均值检波器测量发射电平（如果读数在限值附近波动，则至少需要15s时间）”。

综上所述，传导CE测试驻留时间一般为20ms，但此时间相对于平均值检波器充放电常数，测试驻留时间远远小于平均值检波器的充放电常数。因此在传导CE测试中，使用平均值检波器终测是必要的。
