静电放电干扰路径分析（一）
一、外部测试环境引发的电场耦合
1.1 静电枪枪体的电场耦合
1.2 垂直耦合板与水平耦合板的电场耦合
二、静电电流泄放路径中的电场耦合
2.1 金属平面与敏感信号之间的电场耦合
2.2 参考平面与敏感信号布线之间的电场耦合
2.3 芯片散热片电场耦合分析
2.3.1 散热片静电耦合机理分析
2.3.2 静电枪充放电时电磁场空间耦合到散热片对主芯片的干扰模型
2.3.3 地平面与散热片之间容性耦合对主芯片的干扰模型
2.4 EUT摆放方式对电场耦合的影响分析
2.4.1 竖立放置与平行放置的影响分析
2.4.2 正反面放置的影响分析
前文推荐：
搞定ESD（二）：ESD干扰机理分析
搞定ESD（一）：静电放电测试标准解析
大家好，我是记得诚。
今天还是继续ESD的内容，对ESD干扰的耦合路径进行深入分析。

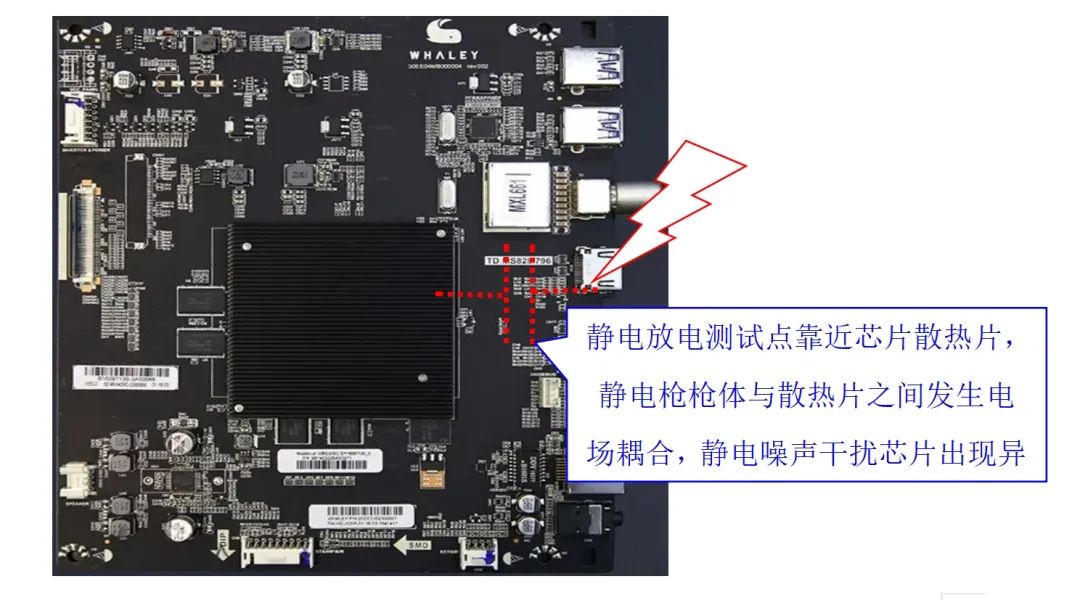

一、外部测试环境引发的电场耦合 1.1 静电枪枪体的电场耦合
静电放电时用手紧握住静电枪枪体与枪头连接处，皮肤能够明显的感受到虹吸之力，这个就是静电枪体放电时产生的强电场干扰。当枪体靠近EUT内部的敏感电路、敏感器件敏感布线时两者之间就会发生电场耦合，造成电路或者器件工作异常，引发不期望的问题现象，使ESD测试试验结果Fail。

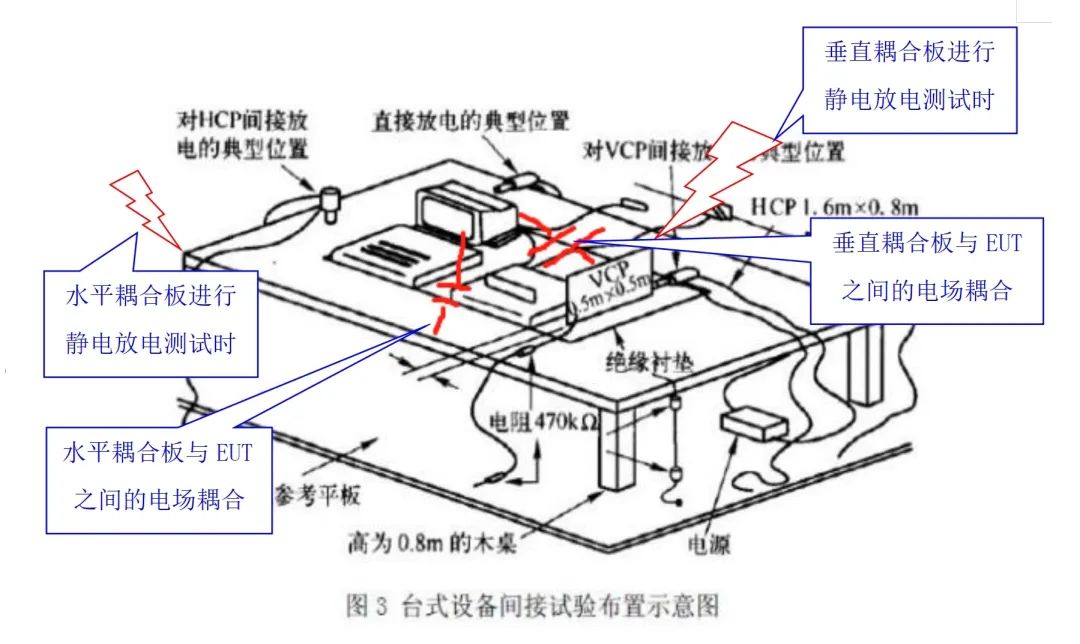

1.2 垂直耦合板与水平耦合板的电场耦合
对垂直耦合板与水平耦合板进行静电放电测试，由于耦合板本身是通过两颗470KΩ的电阻连接到金属地板上，静电电流无法快速泄放，电荷积累导致耦合板上产生变化的干扰电压，当EUT靠近耦合板时，耦合板上积累的静电干扰电压通过电场耦合到EUT内部敏感电路、敏感布线、敏感元件上，引起静电放电测试结果Fail。
二、静电电流泄放路径中的电场耦合
由于静电放电电流的高频变化属性，在泄放路径阻抗上产生变化电压（dv/dt），敏感信号布线、敏感器件、敏感电路靠近时，两者之间容易发生电场耦合，静电放电噪声干扰敏感电路工作状态，出现异常现象。

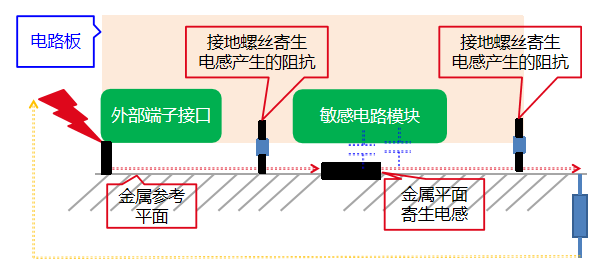

2.1 金属平面与敏感信号之间的电场耦合
静电放电测试时，希望静电电流通过金属参考平面泄放，降低静电电流对敏感信号的冲击。而实际上，静电电流从金属参考平面上泄放时，会在金属平面上产生强电场干扰，当敏感信号、敏感电路模块靠近金属参考平面时，两者之间发生电场耦合，导致敏感电路模块受到干扰，导致系统工作状态出现异常。
